    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

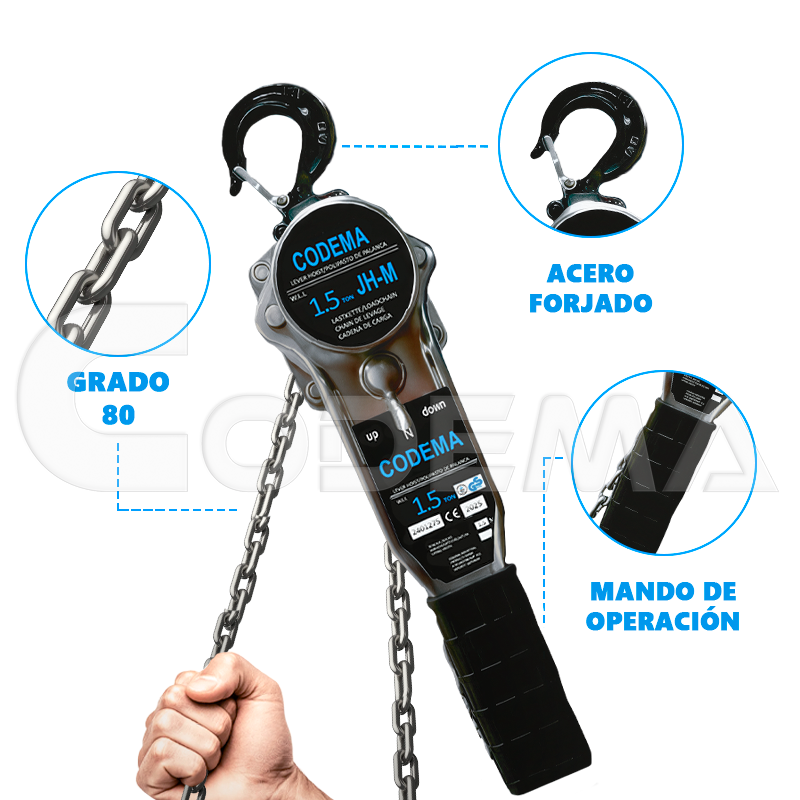

    Tecle Rachet CODEMA JH-M 1.5 Toneladas | Polipasto de Palanca

    El Tecle Rachet CODEMA JH-M de 1.5 toneladas es un equipo manual de palanca diseñado para operaciones de elevación, tensión, posicionamiento y manipulación de cargas de hasta 1,500 kg, según las condiciones de operación establecidas para el equipo.

    Su mecanismo de trinquete permite accionar la cadena mediante movimientos controlados de la palanca, facilitando el manejo de cargas en trabajos de mantenimiento industrial, construcción, montaje, metalmecánica e instalación de equipos.

    CODEMA Marca
    1,500 KG Capacidad
    PALANCA Tipo
    TRINQUETE Mecanismo
    MANUAL Operación
    ACERO Material
    ALEMANIA Origen
    ELEVACIÓN Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA JH-M 1.5 TON MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA
    COTIZAR POR WHATSAPP
    Tecle Rachet CODEMA JH-M 1.5 Toneladas

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Origen Alemania
    Procedencia Germany Producto Tecle Rachet CODEMA
    Capacidad de carga 1.5 Toneladas Operación Manual
    Tipo de equipo Polipasto de palanca manual Sistema de accionamiento Palanca con mecanismo de trinquete (Rachet)
    Material de fabricación Acero - Cromado de alta corrosión Mecanismo Trinquete para accionamiento progresivo
    Aplicaciones principales Elevación, tensión, posicionamiento y arrastre de cargas Entornos de aplicación Industria, construcción, mantenimiento, talleres y almacenes

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo JH-M.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet CODEMA JH-M está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es un Tecle Rachet de 1.5 Toneladas?

    El Tecle Rachet 1.5 Toneladas CODEMA JH-M es un polipasto de palanca diseñado para operaciones manuales de elevación, tensión y posicionamiento de cargas mediante un mecanismo de trinquete que permite un desplazamiento controlado.

    A diferencia de los sistemas eléctricos de elevación, el tecle rachet funciona mediante una palanca que acciona un mecanismo de trinquete, transmitiendo la fuerza hacia la cadena de carga.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Protección anticorrosión
    Estructura de acero endurecido

    Características Técnicas del Tecle Rachet CODEMA JH-M

    Capacidad nominal de 1,500 kg

    El Tecle Rachet CODEMA JH-M tiene una capacidad nominal de 1,500 kg (1.5 toneladas) para operaciones de manipulación de cargas dentro de los parámetros establecidos para el equipo.

    La selección del tecle debe considerar el peso de la carga, el punto de soporte, los elementos de conexión y las condiciones específicas de la maniobra. No se debe superar la capacidad nominal de 1,500 kg.

    Capacidad nominal de 1,500 kg

    Accionamiento mediante palanca

    La palanca acciona el mecanismo interno y controla el desplazamiento de la cadena.

    El sistema de palanca permite aplicar fuerza de manera progresiva para realizar operaciones de elevación, tensión y posicionamiento de cargas sin utilizar un sistema de accionamiento eléctrico.

    Accionamiento mediante palanca

    Mecanismo de trinquete

    El mecanismo de trinquete transmite el movimiento generado por la palanca hacia el sistema de cadena, permitiendo un desplazamiento progresivo durante la operación.

    Este mecanismo interviene directamente en el control del movimiento de la carga durante los procesos de elevación y tensionado.

    Mecanismo de trinquete

    Cadena de carga

    La cadena de carga transmite la fuerza generada por el mecanismo interno hacia la carga conectada al gancho inferior.

    Durante la operación, la cadena debe mantenerse correctamente instalada y libre de daños visibles, deformaciones, desgaste excesivo o condiciones que puedan comprometer su funcionamiento.

    Cadena de carga

    Ganchos de conexión

    Los ganchos de conexión permiten instalar el Tecle Rachet entre el punto de soporte y la carga.

    El gancho superior se conecta al elemento estructural o punto de soporte, mientras que el gancho inferior establece la conexión con la carga que será elevada, tensionada o posicionada.

    Ganchos de conexión

    Operación manual

    El Tecle Rachet CODEMA JH-M funciona mediante accionamiento manual y mecanismo mecánico, sin requerir alimentación eléctrica para accionar la cadena.

    Esta configuración permite utilizar el equipo en operaciones donde se requiere control manual de cargas durante trabajos de mantenimiento, montaje, construcción y otras aplicaciones compatibles.

    Operación manual

    Elevación y tensionado de cargas

    El Tecle Rachet CODEMA JH-M está diseñado para operaciones de elevación, tensionado y posicionamiento de cargas de hasta 1,500 kg, siempre que la configuración de la maniobra, el punto de soporte y los elementos de conexión sean adecuados para la carga.

    Su sistema de palanca y trinquete permite controlar el desplazamiento de la cadena durante la operación, facilitando el ajuste progresivo de la posición de la carga.

    Elevación y tensionado de cargas

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg
    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet CODEMA vs. Tecle Manual de Cadena

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA
    CODEMA

    Partes del Tecle Rachet

    El Tecle Rachet CODEMA JH-M está compuesto por elementos mecánicos que transmiten la fuerza aplicada mediante la palanca y controlan el desplazamiento de la cadena de carga durante las operaciones de elevación, tensión, posicionamiento y arrastre.

    Gancho Superior
    El gancho superior conecta el Tecle Rachet con el punto de soporte o estructura de anclaje.
    1
    Carcasa del Mecanismo
    La carcasa del tecle protege el conjunto de componentes internos responsables de transmitir el movimiento generado por la palanca hacia la cadena de carga.
    2
    Palanca de Accionamiento
    La palanca de accionamiento genera manualmente el movimiento necesario para activar el mecanismo de trinquete.
    3
    Cadena de Carga
    4
    Cadena de Carga
    La cadena de carga transmite la fuerza del mecanismo hacia el punto de conexión de la carga.
    Mecanismo de Trinquete
    5
    Mecanismo de Trinquete
    El mecanismo de trinquete transforma el movimiento de la palanca en desplazamiento de la cadena de carga.
    6
    Gancho Inferior
    El gancho inferior conecta la cadena de carga con la carga, accesorio o elemento de conexión utilizado durante la operación.

    ¿Dónde se utiliza el Tecle Rachet?

    El Tecle Rachet CODEMA JH-M de 1.5 toneladas está diseñado para operaciones manuales de elevación, tensión, posicionamiento y arrastre de cargas. Su accionamiento mediante palanca y mecanismo de trinquete facilita el control manual respetando la capacidad nominal del equipo.

    Mantenimiento industrial

    Mantenimiento industrial

    El Tecle Rachet se utiliza en trabajos de mantenimiento industrial para elevar, posicionar, tensar y ajustar componentes mecánicos, estructuras y equipos durante intervenciones de mantenimiento y reparación.

    Aplicaciones: Mantenimiento industrial · Elevación y ajuste · Reparación de equipos
    Montaje e instalación

    Montaje e instalación

    En operaciones de montaje, el polipasto de palanca permite realizar maniobras de posicionamiento y ajuste de componentes, facilitando la alineación de elementos durante procesos de instalación.

    Aplicaciones: Montaje de equipos · Posicionamiento · Alineación de elementos
    Construcción

    Construcción

    En el sector construcción, el Tecle Rachet de 1,500 kg se emplea en maniobras manuales de elevación, posicionamiento y desplazamiento de componentes y materiales, de acuerdo con la capacidad del equipo y la configuración de trabajo.

    Aplicaciones: Elevación de cargas · Desplazamiento · Manejo de materiales
    Montaje de estructuras metálicas

    Montaje de estructuras metálicas

    El mecanismo de palanca proporciona accionamiento manual para tensar, posicionar y ajustar elementos estructurales durante trabajos de montaje de estructuras metálicas.

    Aplicaciones: Estructuras metálicas · Tensión manual · Ajuste estructural
    Talleres y mantenimiento mecánico

    Talleres y mantenimiento mecánico

    En talleres mecánicos, el Tecle Rachet CODEMA se utiliza para posicionar y manipular componentes, conjuntos mecánicos y elementos de equipos, especialmente en trabajos que requieren accionamiento manual sin alimentación eléctrica.

    Aplicaciones: Talleres mecánicos · Manipulación de componentes · Trabajo sin electricidad
    Tensión y arrastre de cargas

    Tensión y arrastre de cargas

    El sistema de palanca y trinquete permite desarrollar operaciones de tensión y arrastre de cargas en aplicaciones compatibles con la capacidad nominal del equipo, ejecutadas con una configuración adecuada.

    Aplicaciones: Tensión de cargas · Arrastre manual · Operaciones de trinquete

    ¿Cómo funciona el Tecle Rachet?

    El funcionamiento del Tecle Rachet CODEMA JH-M se basa en la transmisión de fuerza mediante una palanca manual y un mecanismo de trinquete que controla el desplazamiento de la cadena de carga.

    01

    Conecta el tecle

    El gancho superior se conecta al punto de soporte o estructura destinada a sostener el equipo, mientras que el gancho inferior se conecta con la carga o elemento de conexión correspondiente. Los ganchos están fabricados en acero aleado de alta resistencia, proporcionando una estructura metálica compacta, formando los puntos principales de conexión del polipasto de palanca.

    Ganchos de acero forjado
    02

    Acciona la palanca

    La palanca de accionamiento genera el movimiento necesario para activar el mecanismo interno del Tecle Rachet. Cada recorrido de la palanca transmite fuerza al sistema, permitiendo realizar maniobras de elevación, tensión, posicionamiento y arrastre con un desplazamiento controlado de la carga.

    Mecanismo de trinquete
    03

    Transmite la fuerza

    El mecanismo de trinquete transforma el movimiento generado por la palanca y lo transmite hacia la cadena de carga. Esta transferencia de fuerza produce el desplazamiento de la cadena necesario para ejecutar la maniobra de acuerdo con la configuración de trabajo.

    Cadena de carga
    04

    Controla el movimiento

    El accionamiento manual permite generar movimientos progresivos de la carga mediante el recorrido de la palanca. Durante la operación, se debe respetar la capacidad nominal de 1,500 kg, la configuración del equipo y las condiciones de uso establecidas para el Tecle Rachet CODEMA JH-M.

    Accionamiento manual

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Preguntas Frecuentes - Tecle Rachet CODEMA JH-M
    Tecle Rachet CODEMA JH-M

    Preguntas Frecuentes

    Tecle Rachet CODEMA JH-M

    ¿Qué es un Tecle Rachet?
    Un Tecle Rachet es un polipasto manual de palanca que utiliza un mecanismo de trinquete para transmitir fuerza y desplazar una cadena de carga durante operaciones de elevación, tensión, posicionamiento y arrastre.
    ¿Qué capacidad tiene el Tecle Rachet CODEMA JH-M de esta página?
    El modelo presentado corresponde al Tecle Rachet CODEMA JH-M de 1.5 toneladas, con una capacidad nominal de 1,500 kg.
    ¿Cómo funciona un Tecle Rachet?
    Funciona mediante el accionamiento manual de una palanca conectada a un mecanismo de trinquete. El movimiento generado se transmite a la cadena de carga para realizar la maniobra.
    ¿El Tecle Rachet funciona sin electricidad?
    Sí. Su accionamiento es manual mediante palanca, por lo que no requiere alimentación eléctrica para accionar el mecanismo.
    ¿Para qué sirve un Tecle Rachet?
    Se utiliza para realizar operaciones manuales de elevación, tensión, posicionamiento y arrastre de cargas, siempre dentro de la capacidad y condiciones de uso especificadas.
    ¿Dónde se puede utilizar un Tecle Rachet?
    Puede utilizarse en aplicaciones de mantenimiento industrial, montaje, instalación, construcción, estructuras metálicas y talleres, dependiendo de las condiciones de la operación.
    ¿Qué capacidad de carga debo seleccionar?
    La capacidad debe seleccionarse considerando el peso real de la carga y las condiciones de la maniobra. El equipo nunca debe utilizarse por encima de su capacidad nominal.
    ¿Qué diferencia existe entre un Tecle Rachet y un tecle manual de cadena?
    El Tecle Rachet utiliza una palanca y mecanismo de trinquete como sistema de accionamiento, mientras que un tecle manual de cadena utiliza una cadena manual conectada a un sistema de engranajes.
    ¿El Tecle Rachet puede utilizarse para arrastre?
    Sí, el Tecle Rachet puede emplearse en determinadas operaciones de arrastre y tensión cuando la configuración de trabajo y la capacidad del equipo sean compatibles con la aplicación.
    ¿Dónde puedo solicitar la ficha técnica del Tecle Rachet CODEMA JH-M?
    Puedes solicitar a Ferrenaval la ficha técnica, cotización y disponibilidad del modelo CODEMA JH-M de 1.5 toneladas.
