    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

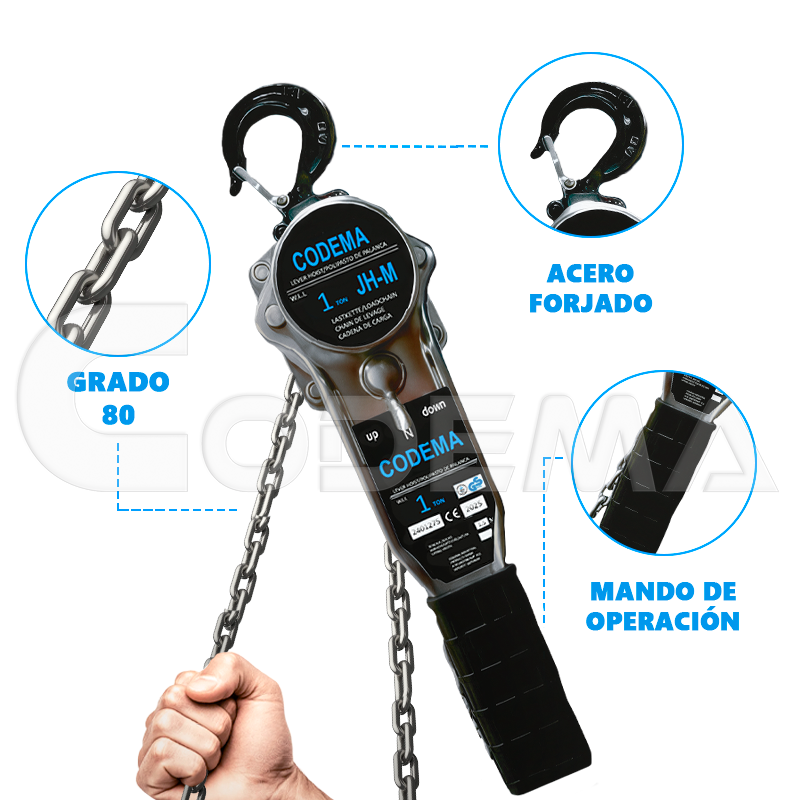

    Tecle Rachet CODEMA 1 Tonelada para Trabajos de Izaje

    El Tecle Rachet CODEMA de 1 tonelada es un equipo manual diseñado para facilitar el movimiento, ajuste y posicionamiento de elementos en aplicaciones industriales, ofreciendo una operación práctica, segura y eficiente.

    Su sistema de palanca con mecanismo de trinquete permite realizar maniobras controladas, brindando estabilidad durante el trabajo y mayor precisión en cada movimiento.

    CODEMA Marca
    1 Ton Capacidad
    PALANCA Tipo
    RACHET Mecanismo
    MANUAL Operación
    ACERO Material
    ALEMANIA Origen
    ELEVACIÓN Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA 1 TONELADA MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA
    COTIZAR POR WHATSAPP
    Tecle Rachet CODEMA 500 kg

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Origen Alemania
    Procedencia Germany Producto Tecle Rachet CODEMA
    Capacidad de carga 1 Tonelada Operación Manual
    Tipo de equipo Polipasto de palanca manual Sistema de accionamiento Palanca con mecanismo de trinquete (Rachet)
    Material de fabricación Acero - Cromado de alta corrosion Mecanismo Trinquete para accionamiento progresivo
    Aplicaciones principales Elevación, tensión, posicionamiento y arrastre de cargas Entornos de aplicación Industria, construcción, mantenimiento, talleres y almacenes

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo JH-M.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet CODEMA JH-M está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es el Tecle Rachet de 1 tonelada?

    El Tecle Rachet de 1 tonelada es un polipasto manual de palanca utilizado para elevar, tensionar, posicionar y arrastrar cargas de hasta 1,000 kg, de acuerdo con la capacidad nominal y las condiciones de operación establecidas para el equipo.

    Su funcionamiento utiliza un mecanismo de trinquete y freno mecánico accionado mediante una palanca. El movimiento de la palanca genera ciclos mecánicos que transmiten la fuerza hacia la cadena de carga.

    Capacidad de 1,000 kg
    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Estructura de acero endurecido

    Características del Tecle Rachet CODEMA JH-M de 1 tonelada

    Capacidad nominal de 1,000 kg

    El Tecle Rachet CODEMA JH-M de 1 tonelada cuenta con una capacidad nominal de 1,000 kg para operaciones de elevación, tensión, posicionamiento y manipulación de cargas. Esta capacidad define el límite nominal de trabajo del equipo y debe respetarse junto con las condiciones de instalación, configuración y operación indicadas por el fabricante.

    Capacidad nominal de 1,000 kg

    Accionamiento mediante palanca

    La palanca de accionamiento permite operar manualmente el mecanismo interno del Tecle Rachet. Al aplicar fuerza sobre la palanca, se activa el sistema de transmisión que genera el desplazamiento controlado de la cadena de carga, permitiendo ejecutar ciclos sucesivos para elevar o posicionar la carga.

    Accionamiento mediante palanca

    Mecanismo de trinquete

    El mecanismo de trinquete transforma el movimiento aplicado sobre la palanca en desplazamiento mecánico de la cadena de carga. Este sistema permite realizar ciclos de accionamiento y controlar el avance de la cadena durante operaciones de elevación, tensión y posicionamiento de cargas.

    Mecanismo de trinquete

    Sistema de freno mecánico

    El sistema de freno mecánico interviene en el control de la carga durante el accionamiento del equipo. Trabaja conjuntamente con el mecanismo de trinquete para regular el desplazamiento de la cadena y mantener el control mecánico de la carga durante la operación.

    Sistema de freno mecánico

    Cadena de carga

    La cadena de carga es el elemento que transmite la fuerza generada por el mecanismo hacia el punto inferior de conexión. Su capacidad, diámetro, longitud y características constructivas deben corresponder con las especificaciones técnicas del Tecle Rachet CODEMA JH-M de 1 tonelada.

    Cadena de carga

    Ganchos de conexión

    El gancho superior permite conectar el Tecle Rachet con el punto de soporte, mientras que el gancho inferior establece la conexión con la carga o el accesorio de elevación. Ambos puntos de conexión deben inspeccionarse antes de utilizar el equipo para identificar deformaciones, desgaste o daños que puedan afectar la operación.

    Ganchos de conexión

    Operación manual

    El Tecle Rachet de 1 tonelada funciona mediante accionamiento mecánico de palanca y no requiere un motor eléctrico para generar el desplazamiento de la cadena. Esta configuración permite utilizar el equipo en operaciones manuales de elevación, tensión y posicionamiento donde la instalación y las condiciones de trabajo sean compatibles con el sistema.

    Operación manual

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg

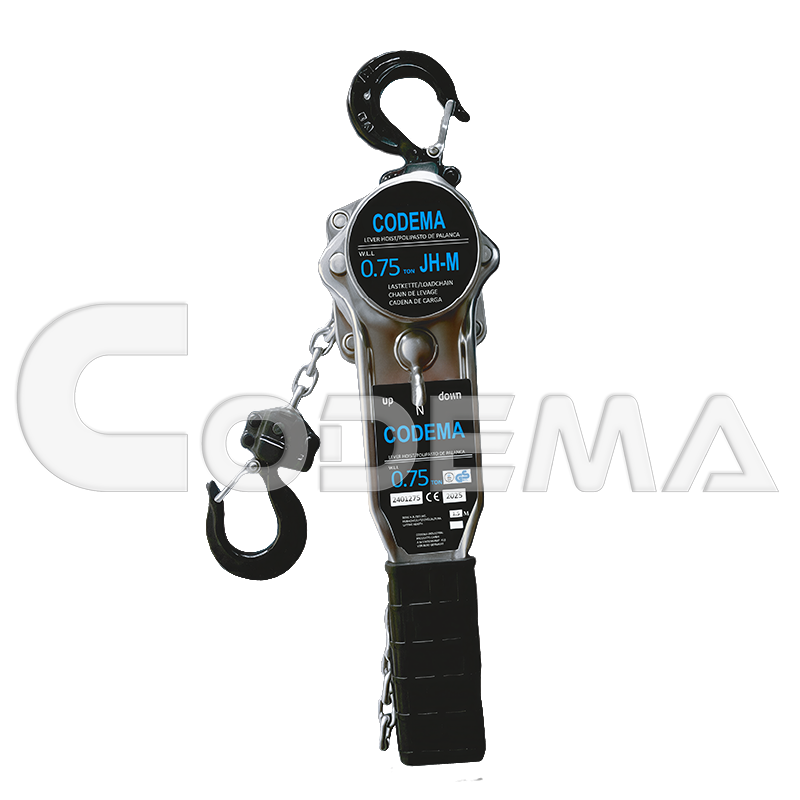

    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet CODEMA JH-M vs. Tecle Manual de Cadena JH-E

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA GmbH
    CODEMA GmbH

    Partes del Tecle Rachet

    Estructura general y componentes principales del equipo de elevación

    Gancho Superior
    Punto de conexión del Tecle Rachet con la estructura o punto de soporte.
    1
    Cuerpo o Carcasa
    Estructura principal que contiene y protege el mecanismo interno del equipo.
    2
    Palanca de Accionamiento
    Mando manual utilizado para accionar el mecanismo de trinquete y controlar el movimiento de la carga.
    3
    Cadena de Carga
    4
    Cadena de Carga
    Elemento que transmite el movimiento del mecanismo hacia el conjunto inferior y la carga.
    Pestillo de Seguridad
    5
    Pestillo de seguridad
    Elemento ubicado en el gancho que ayuda a evitar la salida accidental del punto de conexión durante la operación.
    6
    Gancho Inferior
    Gancho de sujeción directo a la carga, equipado con pestillo de seguridad.

    ¿Dónde se utiliza el Tecle Rachet?

    Principales aplicaciones y sectores de uso del Tecle Rachet CODEMA JH-M para elevación, tensión, posicionamiento y manipulación manual de cargas.

    Construcción

    Construcción

    El Tecle Rachet CODEMA JH-M se utiliza en trabajos de montaje de estructuras, instalación de componentes y elevación, tensión y posicionamiento de cargas durante actividades de construcción.

    Aplicaciones: Montaje de estructuras · Elevación de cargas · Tensión manual
    Mantenimiento Industrial

    Mantenimiento Industrial

    Aplicado en tareas de mantenimiento, montaje y ajuste de componentes, donde se requiere controlar manualmente la elevación, tensión o posición de una carga durante la intervención.

    Aplicaciones: Mantenimiento · Montaje · Posicionamiento de cargas
    Minería

    Minería

    Utilizado en actividades de mantenimiento, montaje y manipulación de cargas dentro de instalaciones y áreas operativas de minería, de acuerdo con la capacidad nominal y las condiciones de trabajo del equipo.

    Aplicaciones: Tensión de cargas · Mantenimiento · Manipulación de cargas
    Astilleros

    Astilleros

    Aplicación en montaje, mantenimiento y trabajos de instalación dentro de astilleros e instalaciones navales, donde se requiere un sistema manual para tensionar, elevar o posicionar componentes y cargas.

    Aplicaciones: Montaje naval · Mantenimiento · Tensión de componentes
    Industria General

    Industria General

    Adecuado para operaciones industriales que requieren elevación, tensión y posicionamiento manual de cargas, especialmente en trabajos de montaje, mantenimiento y ajuste de componentes.

    Aplicaciones: Izaje manual · Tensión · Posicionamiento
    Espacios Reducidos

    Espacios Reducidos

    Su configuración permite utilizar el Tecle Rachet en zonas donde el espacio disponible limita la instalación y operación de equipos de mayor tamaño. Es aplicable a trabajos de tensión, posicionamiento y elevación manual cuando las condiciones de instalación lo permiten.

    Aplicaciones: Espacios limitados · Tensión manual · Izaje

    ¿Cómo funciona el Tecle Rachet?

    El Tecle Rachet CODEMA utiliza un mecanismo de trinquete accionado mediante palanca para transmitir el movimiento a la cadena y realizar operaciones manuales de elevación, tensión, posicionamiento y arrastre de cargas.

    01

    Conecta el tecle

    El proceso comienza fijando el gancho de acero forjado al punto de anclaje o estructura de soporte. A continuación, el gancho de izaje se conecta a la carga para establecer el sistema de tracción antes de iniciar la maniobra.

    Ambos ganchos están fabricados en acero aleado de alta resistencia mediante un proceso de forjado, proporcionando puntos de conexión resistentes para las operaciones de elevación y manipulación de cargas.

    Ganchos de acero forjado
    02

    Acciona la palanca

    La palanca ergonómica con recubrimiento antideslizante activa el mecanismo de trinquete, transformando el esfuerzo del operador en un movimiento progresivo que impulsa el sistema de elevación.

    Cada recorrido de la palanca transmite fuerza al mecanismo interno, permitiendo ejecutar maniobras de elevación, tensión, posicionamiento y arrastre con un desplazamiento controlado de la carga.

    Mecanismo de trinquete
    03

    Transmite el movimiento a la cadena

    La cadena galvanizada Grado 80 (G-80) recibe el movimiento generado por el mecanismo de trinquete y transmite la fuerza hacia la carga durante la operación.

    Fabricada en acero aleado con tratamiento térmico y acabado galvanizado, está diseñada para soportar esfuerzos de tracción y desgaste durante operaciones repetitivas de elevación y manipulación de cargas.

    Cadena G-80
    04

    Bloquea y mantiene la carga

    Una vez alcanzada la posición requerida, el freno mecánico de disco mantiene la carga bloqueada durante la maniobra y evita el desplazamiento accidental del sistema.

    Este mecanismo conserva el control de la carga durante operaciones de elevación, tensión, posicionamiento y arrastre, manteniendo el funcionamiento del Tecle Rachet CODEMA JH-M durante la operación.

    Freno mecánico de disco

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Tecle Rachet CODEMA JH-M

    Preguntas Frecuentes

    Tecle Rachet CODEMA JH-M

    1. ¿Qué es un Tecle Rachet y para qué sirve?
    El Tecle Rachet CODEMA es un equipo manual de palanca utilizado para elevar, tensar, posicionar y arrastrar cargas. Su mecanismo de trinquete permite aplicar fuerza de manera progresiva mediante el accionamiento de la palanca, facilitando el control de la carga durante diferentes operaciones de izaje.
    2. ¿Qué capacidad tiene el Tecle Rachet CODEMA?
    El Tecle Rachet CODEMA está disponible en diferentes capacidades nominales, según el modelo seleccionado. La gama incluye versiones de 500 kg, 1 tonelada, 2 toneladas, 3 toneladas y hasta 6 toneladas. La capacidad de trabajo debe corresponder al modelo y a las condiciones especificadas por el fabricante.
    3. ¿Cómo funciona un Tecle Rachet?
    El funcionamiento del Tecle Rachet se basa en un mecanismo de trinquete accionado mediante una palanca manual. Al mover la palanca, el mecanismo transmite la fuerza hacia la cadena de carga para elevar, tensar, posicionar o desplazar la carga de forma progresiva y controlada.
    4. ¿Dónde se utiliza un Tecle Rachet?
    El Tecle Rachet CODEMA puede utilizarse en operaciones de izaje, mantenimiento industrial, montaje de estructuras, construcción, minería, talleres, instalaciones industriales y trabajos de posicionamiento de cargas. Su aplicación depende de la capacidad del equipo, el sistema de anclaje y las condiciones específicas de cada operación.
    5. ¿El Tecle Rachet sirve para tensar cargas?
    Sí. El Tecle Rachet puede utilizarse para operaciones de tensión y ajuste de cargas, siempre que la aplicación se encuentre dentro de la capacidad nominal del equipo. La palanca permite aplicar fuerza de manera progresiva para controlar la tensión durante la operación.
    6. ¿El Tecle Rachet CODEMA sirve para elevar cargas?
    Sí. El Tecle Rachet CODEMA está diseñado para operaciones manuales de elevación dentro de la capacidad nominal correspondiente a cada modelo. Antes de utilizarlo, se debe verificar la capacidad de carga, estado de la cadena, ganchos, mecanismo de accionamiento y puntos de conexión.
    7. ¿Qué tipo de cadena utiliza el Tecle Rachet CODEMA?
    El Tecle Rachet CODEMA utiliza una cadena de carga G-80, diseñada para transmitir la fuerza durante las operaciones de elevación, tensión y manipulación de cargas. El diámetro y la longitud de la cadena dependen de la capacidad y configuración del modelo.
    8. ¿Qué diferencia existe entre un Tecle Rachet y un Tecle Manual de Cadena?
    La principal diferencia está en el mecanismo de accionamiento y la aplicación del equipo. El Tecle Rachet utiliza una palanca y mecanismo de trinquete, mientras que el tecle manual de cadena utiliza una cadena manual de accionamiento. Ambos permiten elevar cargas, pero su configuración determina el tipo de operación y espacio disponible para trabajar.
    9. ¿Qué se debe revisar antes de utilizar un Tecle Rachet?
    Antes de utilizar un Tecle Rachet, se debe inspeccionar el cuerpo del equipo, ganchos, cadena de carga, mecanismo de trinquete, sistema de freno, palanca, conexiones y elementos de seguridad. También es necesario verificar que la capacidad nominal del equipo sea adecuada para la carga y que el punto de anclaje soporte las fuerzas generadas durante la operación.
    10. ¿Cómo realizar el mantenimiento de un Tecle Rachet?
    El mantenimiento del Tecle Rachet debe incluir inspecciones periódicas de la cadena, ganchos, mecanismo de palanca, freno y componentes estructurales. La cadena debe mantenerse limpia y correctamente lubricada cuando corresponda, siguiendo las indicaciones del fabricante. Cualquier componente deformado, deteriorado o que presente daños debe ser evaluado antes de continuar utilizando el equipo.
