    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

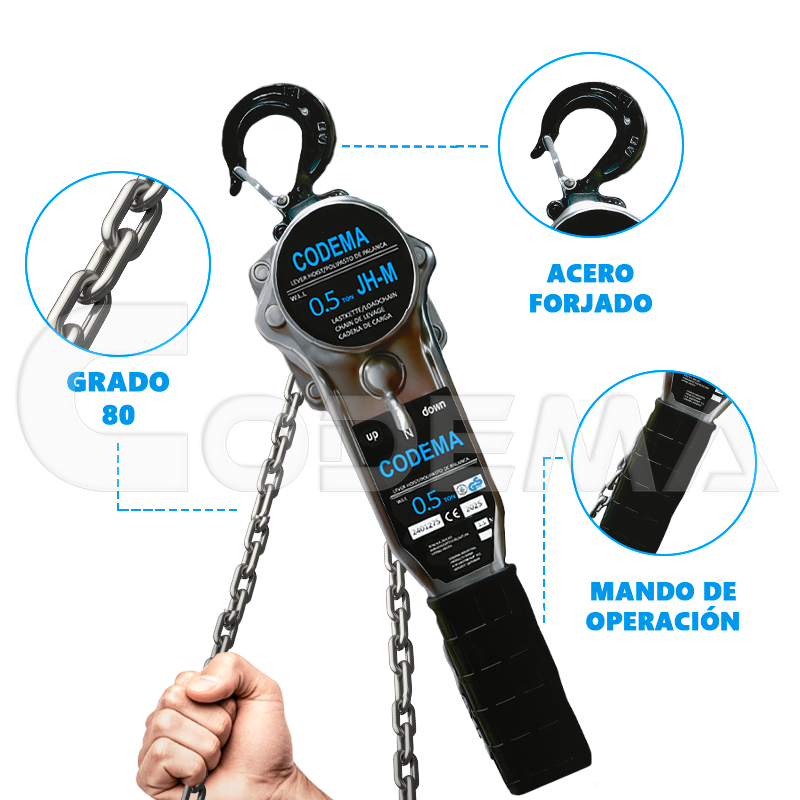

    Tecle Rachet CODEMA 500 kg | Polipasto de Palanca

    El Tecle Rachet CODEMA de 500 kg es un polipasto de palanca manual diseñado para la elevación, tensión, posicionamiento y arrastre controlado de cargas en entornos industriales y exigentes.

    Su mecanismo de trinquete permite accionar la carga de forma progresiva sin necesidad de alimentación eléctrica, resultando ideal para operaciones de mantenimiento, montaje, construcción y manipulación de equipos.

    CODEMA Marca
    500 KG Capacidad
    PALANCA Tipo
    RACHET Mecanismo
    MANUAL Operación
    ACERO Material
    ALEMANIA Origen
    ELEVACIÓN Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA 500 KG MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA
    COTIZAR POR WHATSAPP
    Tecle Rachet CODEMA 500 kg

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Origen Alemania
    Procedencia Germany Producto Tecle Rachet CODEMA
    Capacidad de carga 500 kg Operación Manual
    Tipo de equipo Polipasto de palanca manual Sistema de accionamiento Palanca con mecanismo de trinquete (Rachet)
    Material de fabricación Acero - Cromado de alta corrosion Mecanismo Trinquete para accionamiento progresivo
    Aplicaciones principales Elevación, tensión, posicionamiento y arrastre de cargas Entornos de aplicación Industria, construcción, mantenimiento, talleres y almacenes

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo JH-M.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet CODEMA JH-M está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es un Tecle Rachet?

    El Tecle Rachet CODEMA es un polipasto de palanca manual diseñado para la elevación, tensión, posicionamiento y arrastre de cargas mediante un mecanismo de trinquete (Rachet).

    Su sistema de accionamiento manual incorpora un freno mecánico de disco que bloquea la carga durante la operación, mientras la estructura de acero endurecido, la cadena galvanizada Grado 80 y los ganchos de acero forjado forman el conjunto mecánico del equipo.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Protección anticorrosión
    Estructura de acero endurecido

    Características Técnicas del Tecle Rachet

    Cadena de carga galvanizada Grado 80

    La cadena de carga del Tecle Rachet CODEMA está fabricada en acero Grado 80 y cuenta con acabado galvanizado. Este componente transmite la fuerza generada por el mecanismo hacia la carga durante las operaciones de izaje, elevación y posicionamiento manual. Su configuración está destinada al trabajo con cargas dentro de la capacidad nominal especificada para cada modelo del equipo.

    Cadena de carga galvanizada Grado 80

    Freno mecánico de disco

    El freno mecánico de disco controla el movimiento de la carga durante la operación del Tecle Rachet. El mecanismo mantiene la carga en la posición requerida mientras se acciona la palanca y permite controlar el desplazamiento durante las maniobras. Su funcionamiento forma parte del sistema mecánico encargado de regular las operaciones de izaje, elevación y posicionamiento de cargas.

    Freno mecánico de disco

    Cuerpo de acero de alta resistencia

    El cuerpo del Tecle Rachet CODEMA está diseñado para soportar las solicitaciones generadas durante las operaciones manuales de elevación, izaje y posicionamiento de cargas. Su estructura integra y protege los componentes internos del mecanismo, manteniendo el conjunto contenido dentro de una carcasa diseñada para aplicaciones industriales. La construcción del cuerpo permite concentrar el sistema de accionamiento y transmisión en un equipo de configuración compacta.

    Cuerpo de acero de alta resistencia

    Ganchos de acero forjado

    Los ganchos de acero forjado permiten conectar el Tecle Rachet con el punto de soporte y con la carga que será manipulada. Estos elementos forman parte del sistema de conexión del equipo y permiten establecer los puntos de unión necesarios para la operación. Su configuración está destinada a maniobras de elevación, tensión y posicionamiento de cargas, respetando siempre la capacidad nominal correspondiente al modelo.

    Ganchos de acero forjado

    Palanca de accionamiento manual

    La palanca de accionamiento permite operar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca acciona el sistema mecánico encargado de transmitir la fuerza hacia la cadena de carga. Esta configuración permite ejecutar maniobras controladas de izaje, tensión y posicionamiento de cargas sin requerir un sistema de accionamiento eléctrico.

    Palanca de accionamiento manual

    Diseño compacto

    El diseño compacto del Tecle Rachet CODEMA facilita su manipulación, transporte e instalación en diferentes espacios de trabajo. La integración del mecanismo de accionamiento, sistema de freno, cadena y elementos de conexión dentro de un conjunto compacto permite utilizar el equipo en operaciones manuales de elevación, tensión y posicionamiento de cargas donde el espacio disponible condiciona la instalación.

    Diseño compacto

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg
    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet CODEMA JH-M vs. Tecle Manual de Cadena JH-E

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA GmbH
    CODEMA GmbH

    Partes del Tecle Rachet

    Estructura general y componentes principales del equipo de elevación

    Gancho Superior
    Punto de conexión del Tecle Rachet con la estructura o punto de soporte.
    1
    Cuerpo o Carcasa
    Estructura principal que contiene y protege el mecanismo interno del equipo.
    2
    Palanca de Accionamiento
    Mando manual utilizado para accionar el mecanismo de trinquete y controlar el movimiento de la carga.
    3
    Cadena de Carga
    4
    Cadena de Carga
    Elemento que transmite el movimiento del mecanismo hacia el conjunto inferior y la carga.
    Pestillo de Seguridad
    5
    Pestillo de seguridad
    Elemento ubicado en el gancho que ayuda a evitar la salida accidental del punto de conexión durante la operación.
    6
    Gancho Inferior
    Gancho de sujeción directo a la carga, equipado con pestillo de seguridad.

    ¿Dónde se utiliza el Tecle Rachet?

    Principales aplicaciones y sectores de uso del Tecle Rachet CODEMA JH-M para elevación, tensión, posicionamiento y manipulación manual de cargas.

    Construcción

    Construcción

    El Tecle Rachet CODEMA JH-M se utiliza en trabajos de montaje de estructuras, instalación de componentes y elevación, tensión y posicionamiento de cargas durante actividades de construcción.

    Aplicaciones: Montaje de estructuras · Elevación de cargas · Tensión manual
    Mantenimiento Industrial

    Mantenimiento Industrial

    Aplicado en tareas de mantenimiento, montaje y ajuste de componentes, donde se requiere controlar manualmente la elevación, tensión o posición de una carga durante la intervención.

    Aplicaciones: Mantenimiento · Montaje · Posicionamiento de cargas
    Minería

    Minería

    Utilizado en actividades de mantenimiento, montaje y manipulación de cargas dentro de instalaciones y áreas operativas de minería, de acuerdo con la capacidad nominal y las condiciones de trabajo del equipo.

    Aplicaciones: Tensión de cargas · Mantenimiento · Manipulación de cargas
    Astilleros

    Astilleros

    Aplicación en montaje, mantenimiento y trabajos de instalación dentro de astilleros e instalaciones navales, donde se requiere un sistema manual para tensionar, elevar o posicionar componentes y cargas.

    Aplicaciones: Montaje naval · Mantenimiento · Tensión de componentes
    Industria General

    Industria General

    Adecuado para operaciones industriales que requieren elevación, tensión y posicionamiento manual de cargas, especialmente en trabajos de montaje, mantenimiento y ajuste de componentes.

    Aplicaciones: Izaje manual · Tensión · Posicionamiento
    Espacios Reducidos

    Espacios Reducidos

    Su configuración permite utilizar el Tecle Rachet en zonas donde el espacio disponible limita la instalación y operación de equipos de mayor tamaño. Es aplicable a trabajos de tensión, posicionamiento y elevación manual cuando las condiciones de instalación lo permiten.

    Aplicaciones: Espacios limitados · Tensión manual · Izaje

    ¿Cómo funciona el Tecle Rachet?

    El Tecle Rachet CODEMA utiliza un mecanismo de trinquete accionado mediante palanca para transmitir el movimiento a la cadena y realizar operaciones manuales de elevación, tensión, posicionamiento y arrastre de cargas.

    01

    Conecta el tecle

    El proceso comienza fijando el gancho de acero forjado al punto de anclaje o estructura de soporte. A continuación, el gancho de izaje se conecta a la carga para establecer el sistema de tracción antes de iniciar la maniobra.

    Ambos ganchos están fabricados en acero aleado de alta resistencia mediante, proporcionando una estructura metálica compacta para operaciones de elevación y manipulación de cargas.

    Ganchos de acero forjado
    02

    Acciona la palanca

    La palanca ergonómica con recubrimiento antideslizante activa el mecanismo de trinquete, transformando el esfuerzo del operador en un movimiento progresivo que impulsa el sistema de elevación.

    Cada recorrido de la palanca transmite fuerza al mecanismo interno, permitiendo ejecutar maniobras de elevación, tensión, posicionamiento y arrastre con un desplazamiento controlled de la carga.

    Mecanismo de trinquete
    03

    Transmite el movimiento a la cadena

    La cadena galvanizada Grado 80 (G-80) recibe el movimiento generado por el mecanismo de trinquete y transmite la fuerza hacia la carga durante la operación.

    Fabricada en acero aleado con tratamiento térmico y acabado galvanizado, está diseñada para soportar esfuerzos de tracción y desgaste durante operaciones repetitivas de elevación y manipulación de cargas.

    Cadena G-80
    04

    Bloquea y mantiene la carga

    Una vez alcanzada la posición requerida, el freno mecánico de disco mantiene la carga bloqueada durante la maniobra y evita el desplazamiento accidental del sistema.

    Este mecanismo conserva el control de la carga durante operaciones de elevación, tensión, posicionamiento y arrastre, manteniendo el funcionamiento del Tecle Rachet CODEMA JH-M durante la operación.

    Freno mecánico de disco

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Tecle Rachet CODEMA JH-M

    Preguntas Frecuentes

    Tecle Rachet CODEMA JH-M

    ¿Qué es un Tecle Rachet?
    El Tecle Rachet CODEMA JH-M es un polipasto manual de palanca diseñado para elevar, tensar, posicionar y arrastrar cargas. Su mecanismo de trinquete transmite el movimiento de la palanca hacia la cadena de carga, permitiendo realizar maniobras manuales sin alimentación eléctrica.
    ¿Qué capacidades tiene el Tecle Rachet CODEMA?
    La serie CODEMA JH-M está disponible en capacidades de 500 kg, 750 kg, 1 tonelada, 1.5 toneladas, 2 toneladas, 3 toneladas y 6 toneladas. La capacidad adecuada debe seleccionarse de acuerdo con el peso de la carga, la configuración del sistema y las condiciones de trabajo.
    ¿Cómo funciona el mecanismo de trinquete del Tecle Rachet?
    El mecanismo de trinquete transforma el movimiento aplicado a la palanca en el desplazamiento de la cadena de carga. El sistema incorpora un freno mecánico de disco que ayuda a mantener la carga en la posición requerida durante la maniobra, de acuerdo con las condiciones de operación y las especificaciones del fabricante.
    ¿Qué tipo de cadena utiliza el Tecle Rachet?
    El Tecle Rachet CODEMA JH-M utiliza una cadena de carga Grado 80 (G-80) fabricada en acero aleado, destinada a transmitir la fuerza durante las operaciones de elevación, tensión y manipulación manual de cargas. La configuración y características de la cadena deben verificarse según el modelo correspondiente.
    ¿Qué función cumple el freno mecánico de disco?
    El freno mecánico de disco forma parte del sistema de control de carga del tecle. Su función es mantener el mecanismo bloqueado y contribuir al control de la carga durante la operación, según la configuración y las condiciones de uso indicadas por el fabricante.
    ¿Dónde se utiliza el Tecle Rachet CODEMA?
    El Tecle Rachet CODEMA JH-M puede utilizarse en construcción, mantenimiento industrial, minería, astilleros, montaje de estructuras y operaciones de manipulación de cargas. Su accionamiento mediante palanca permite realizar maniobras manuales en configuraciones donde el espacio disponible para operar el equipo es reducido.
    ¿El Tecle Rachet funciona sin electricidad?
    Sí. El Tecle Rachet CODEMA funciona mediante accionamiento manual por palanca, por lo que no requiere alimentación eléctrica para realizar operaciones de elevación, tensión, posicionamiento y arrastre de cargas dentro de la capacidad nominal del equipo.
    ¿Qué material tienen los ganchos del Tecle Rachet?
    Los ganchos superior e inferior están fabricados en acero aleado de alta resistencia mediante proceso de forjado. Estos componentes funcionan como puntos de conexión entre el tecle, el punto de soporte y la carga, y cuentan con elementos de seguridad para mantener la conexión durante la operación.
    ¿Qué altura de elevación tiene el Tecle Rachet JH-M?
    Los modelos de la serie CODEMA JH-M cuentan con una altura de elevación de 1.5 metros, de acuerdo con la configuración y las especificaciones técnicas correspondientes. Antes de utilizar el equipo, se debe verificar la capacidad y características del modelo seleccionado.
    ¿Cómo elegir la capacidad del Tecle Rachet?
    La capacidad del Tecle Rachet debe seleccionarse considerando el peso de la carga, la capacidad nominal del equipo, el punto de anclaje, la configuración de la maniobra y las condiciones de trabajo. La serie CODEMA JH-M ofrece capacidades desde 500 kg hasta 6 toneladas, permitiendo seleccionar el modelo de acuerdo con los requerimientos de la operación.
