    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

    Polipasto Industrial de Palanca CODEMA para Izaje y Elevación de Cargas

    El Polipasto Industrial de Palanca CODEMA está diseñado para el izaje, elevación, tensión y posicionamiento de cargas en operaciones industriales, construcción, minería y mantenimiento. Su accionamiento manual mediante palanca permite controlar el desplazamiento de cargas en maniobras de montaje, ajuste y posicionamiento

    CODEMA Marca
    JH-M Modelo
    750 KG Capacidad Nominal
    PALANCA Tipo
    RACHET Mecanismo
    MANUAL Accionamiento
    ACERO Material
    ELEVACIÓN Y TENSIÓN Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA JH-M 750 KG MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA JH-M
    COTIZAR POR WHATSAPP

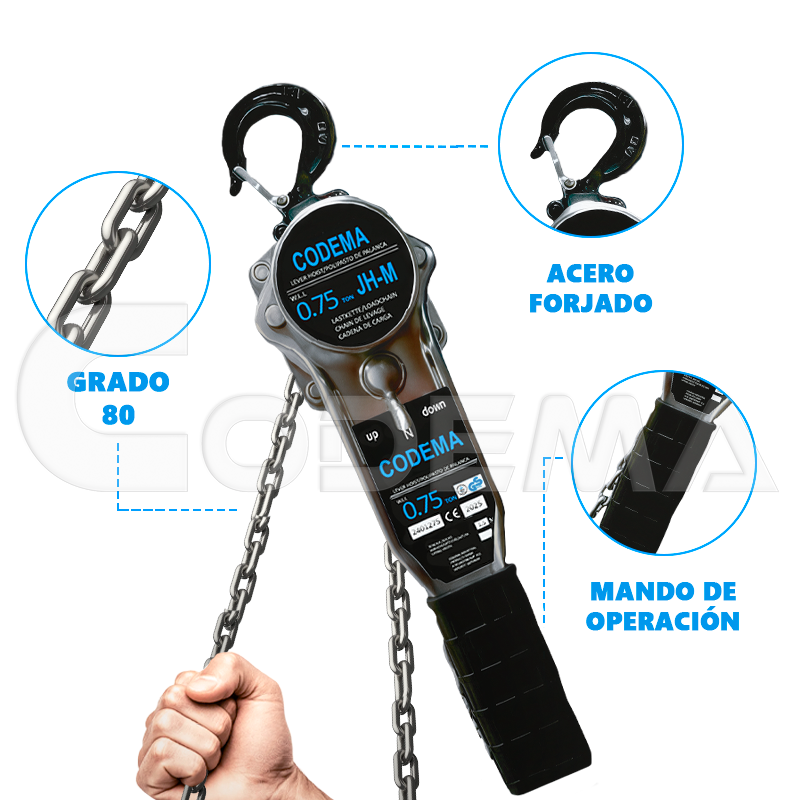

    Tecle Rachet CODEMA JH-M 750 kg

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Modelo JH-M
    Tipo Tecle Rachet de palanca Procedencia Germany
    Capacidad nominal 750 kg Accionamiento Manual mediante palanca
    Mecanismo Trinquete Elemento de carga Cadena
    Conexión superior Gancho superior Conexión inferior Gancho inferior
    Aplicación Elevación y tensionado de cargas Uso Industrial

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo JH-M.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet CODEMA JH-M está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es el Polipasto Industrial de Palanca CODEMA?

    El Polipasto Industrial de Palanca CODEMA es un equipo manual de izaje utilizado para elevar, tensar y posicionar cargas mediante un mecanismo accionado por palanca. Su sistema mecánico permite transmitir la fuerza aplicada por el operador y controlar el desplazamiento de la carga durante las maniobras de elevación y tensión.

    Su diseño permite realizar operaciones de izaje en espacios reducidos, especialmente en trabajos de montaje, instalación, mantenimiento y posicionamiento de componentes o estructuras.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Capacidad de 750 kg
    Estructura de acero endurecido

    Características Técnicas del Tecle Ratchet CODEMA JH-M

    Cadena de carga de alta resistencia

    La cadena de carga transmite la fuerza del mecanismo hacia la carga durante las operaciones de elevación, izaje y tensión. Trabaja directamente con el sistema de accionamiento del polipasto y debe utilizarse de acuerdo con la capacidad nominal del modelo y las condiciones de trabajo especificadas por el fabricante.

    Cadena de carga de alta resistencia

    Sistema de palanca manual

    La palanca de accionamiento activa el mecanismo interno del Polipasto Industrial de Palanca y permite generar el movimiento necesario para elevar, descender, tensar y posicionar cargas. Su accionamiento manual permite operar el equipo sin conexión eléctrica durante las maniobras de izaje.

    Sistema de palanca manual

    Sistema de freno mecánico

    El sistema de freno mecánico controla el movimiento de la carga durante la operación y mantiene el mecanismo en posición cuando se interrumpe el accionamiento de la palanca. Este componente interviene durante las maniobras de elevación, descenso y posicionamiento de cargas.

    Sistema de freno mecánico y trinquete

    Gancho superior con seguro

    El gancho superior conecta el Polipasto Industrial de Palanca con el punto de soporte, estructura o sistema de anclaje. Incorpora un seguro de cierre que mantiene el punto de conexión cerrado durante la maniobra y permite instalar el equipo sobre el elemento de soporte correspondiente.

    Gancho superior con seguro

    Gancho inferior con seguro

    El gancho inferior conecta el Polipasto Industrial de Palanca con la carga, eslinga o accesorio de izaje empleado en la operación. Su seguro de cierre ayuda a mantener el elemento conectado al gancho durante las maniobras de elevación, tensión y posicionamiento.

    Gancho inferior con seguro

    Selector de funcionamiento

    El selector de funcionamiento permite seleccionar las funciones de elevación, descenso y liberación de la cadena. Su accionamiento prepara el mecanismo para realizar la maniobra requerida y facilita el control del desplazamiento de la cadena durante la operación.

    Selector de funcionamiento

    Diseño compacto

    El diseño compacto del Polipasto Industrial de Palanca CODEMA facilita su instalación y operación en espacios de trabajo reducidos. Esta configuración resulta útil en actividades de montaje, mantenimiento, instalación y posicionamiento donde el espacio disponible limita el uso de equipos de mayor tamaño.

    Diseño compacto completo

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg
    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet vs. Tecle Manual de Cadena

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA
    CODEMA

    Partes del Tecle Rachet

    Estructura general y componentes principales del equipo de elevación

    Gancho Superior
    Punto de conexión del Tecle Rachet con la estructura o punto de soporte.
    1
    Cuerpo o Carcasa
    Estructura principal que contiene y protege el mecanismo interno del equipo.
    2
    Palanca de Accionamiento
    Mando manual utilizado para accionar el mecanismo de trinquete y controlar el movimiento de la carga.
    3
    Cadena de Carga
    4
    Cadena de Carga
    Elemento que transmite el movimiento del mecanismo hacia el conjunto inferior y la carga.
    Pestillo de Seguridad
    5
    Pestillo de seguridad
    Elemento ubicado en el gancho que ayuda a evitar la salida accidental del punto de conexión durante la operación.
    6
    Gancho Inferior
    Gancho de sujeción directo a la carga, equipado con pestillo de seguridad.

    ¿Dónde se utiliza el Polipasto Industrial de Palanca?

    El Polipasto Industrial de Palanca CODEMA se utiliza en operaciones de izaje, elevación, tensión y posicionamiento de cargas en entornos donde se requiere accionamiento manual y control del desplazamiento de la carga.

    Construcción

    Construcción y montaje de estructuras

    Se utiliza para elevar, tensar y posicionar componentes estructurales, perfiles metálicos y elementos de montaje durante trabajos de construcción e instalación.

    Aplicaciones: Montaje de estructuras · Elevación de cargas · Tensión manual
    Mantenimiento Industrial

    Mantenimiento Industrial

    Permite realizar maniobras de elevación y posicionamiento de componentes mecánicos, equipos y piezas durante trabajos de mantenimiento, reparación e instalación.

    Aplicaciones: Mantenimiento · Montaje · Posicionamiento de cargas
    Minería

    Minería

    Se emplea en operaciones de mantenimiento, montaje y posicionamiento de componentes y equipos dentro de instalaciones mineras, de acuerdo con la capacidad nominal del polipasto y las condiciones de trabajo.

    Aplicaciones: Tensión de cargas · Mantenimiento · Manipulación de cargas
    Astilleros

    Montaje de estructuras metálicas

    Se utiliza para elevar, ajustar y posicionar elementos metálicos durante el montaje de estructuras, soportes, equipos y componentes industriales.

    Aplicaciones: Montaje naval · Mantenimiento · Tensión de componentes
    Industria General

    Talleres y áreas de mantenimiento

    Facilita la elevación y posicionamiento de motores, piezas y componentes mecánicos durante trabajos de reparación, desmontaje y montaje.

    Aplicaciones: Izaje manual · Tensión · Posicionamiento
    Espacios Reducidos

    Izaje y posicionamiento de cargas

    El Polipasto Industrial de Palanca CODEMA permite realizar maniobras manuales de elevación, tensión y posicionamiento de cargas en diferentes aplicaciones industriales, siempre dentro de los límites establecidos para el equipo.

    Aplicaciones: Espacios limitados · Tensión manual · Izaje

    ¿Cómo funciona el Tecle Rachet?

    El Tecle Rachet CODEMA JH-M de 750 kg utiliza un mecanismo de trinquete para convertir el movimiento de la palanca en desplazamiento de la cadena de carga. Este sistema transmite la fuerza hacia los ganchos de conexión, controlando la elevación, el tensionado y el descenso de la carga.

    01

    Instala el Tecle Rachet

    Fija el gancho superior al punto de soporte y conecta la carga al gancho inferior antes de iniciar la operación.

    La instalación debe mantener la carga alineada con la dirección de trabajo del equipo para garantizar una transmisión uniforme del esfuerzo.

    Ganchos de elevación
    02

    Acciona la palanca

    Mueve la palanca de accionamiento para activar el mecanismo de trinquete.

    Cada recorrido de la palanca impulsa el sistema interno y transmite el movimiento hacia la cadena de carga, generando un desplazamiento progresivo y controlado.

    Mecanismo de trinquete
    03

    Eleva o tensiona la carga

    El desplazamiento de la cadena produce la elevación o el tensionado de la carga dentro de la capacidad nominal de 750 kg.

    El operador mantiene el control de la maniobra durante todo el recorrido mediante el accionamiento continuo de la palanca.

    Capacidad de 750 kg
    04

    Controla el descenso

    Acciona el mecanismo para liberar la cadena de forma gradual y descender la carga bajo control.

    El sistema de trinquete mantiene el dominio del movimiento durante la operación hasta completar el posicionamiento o la descarga.

    Descenso controlado

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Tecle Rachet CODEMA JH-M

    Preguntas Frecuentes

    Tecle Rachet CODEMA JH-M

    ¿Qué es un Tecle Rachet?
    El Tecle Rachet es un polipasto manual de palanca que incorpora un mecanismo de trinquete para accionar una cadena de carga. Este sistema transmite la fuerza aplicada por el operador para ejecutar operaciones de elevación, tensionado y posicionamiento de cargas sin utilizar energía eléctrica.
    ¿Qué capacidad tiene el Tecle Rachet CODEMA JH-M?
    El Tecle Rachet CODEMA JH-M tiene una capacidad nominal de 750 kg, correspondiente al límite máximo de carga especificado para el equipo. La operación debe mantenerse dentro de esta capacidad para conservar el funcionamiento previsto del mecanismo.
    ¿Cómo funciona el Tecle Rachet?
    El Tecle Rachet CODEMA JH-M convierte el movimiento de la palanca en desplazamiento de la cadena mediante un mecanismo de trinquete. Cada accionamiento transmite fuerza hacia la cadena de carga para controlar la elevación, el tensionado y el descenso de la carga.
    ¿El Tecle Rachet necesita electricidad?
    No. El Tecle Rachet CODEMA JH-M funciona mediante accionamiento manual por palanca y desarrolla la maniobra utilizando un mecanismo mecánico, sin depender de alimentación eléctrica.
    ¿Para qué sirve un Tecle Rachet de 750 kg?
    El Tecle Rachet de 750 kg ejecuta operaciones de elevación, tensionado, descenso y posicionamiento de cargas en trabajos industriales, montaje de estructuras, mantenimiento de equipos y manipulación de componentes dentro de su capacidad nominal.
    ¿Cuál es la diferencia entre un Tecle Rachet y un tecle manual de cadena?
    La diferencia principal está en el sistema de accionamiento. El Tecle Rachet utiliza una palanca, mientras que el tecle manual de cadena utiliza una cadena de mando para activar el mecanismo de elevación.
    ¿Qué partes tiene el Tecle Rachet?
    Los principales componentes del Tecle Rachet CODEMA JH-M son el gancho superior, la carcasa, la palanca de accionamiento, el mecanismo de trinquete, la cadena de carga y el gancho inferior, elementos que intervienen directamente en la transmisión del esfuerzo hacia la carga.
    ¿Qué debo revisar antes de utilizar el equipo?
    Antes de cada operación inspecciona la cadena de carga, los ganchos, la palanca, el mecanismo de trinquete, la carcasa, las conexiones y el estado general del equipo. Esta revisión permite identificar desgaste, deformaciones o daños visibles antes de iniciar la maniobra.
    ¿Se puede superar la capacidad de 750 kg?
    No. El Tecle Rachet CODEMA JH-M tiene una capacidad nominal de 750 kg, por lo que la carga manipulada no debe superar ese límite durante las operaciones de elevación o tensionado.
    ¿Dónde se utiliza el Tecle Rachet?
    El Tecle Rachet CODEMA JH-M trabaja en mantenimiento industrial, construcción, montaje de estructuras, metalmecánica, instalación de equipos y talleres industriales, donde las maniobras requieren elevación o tensionado manual de cargas.
