    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

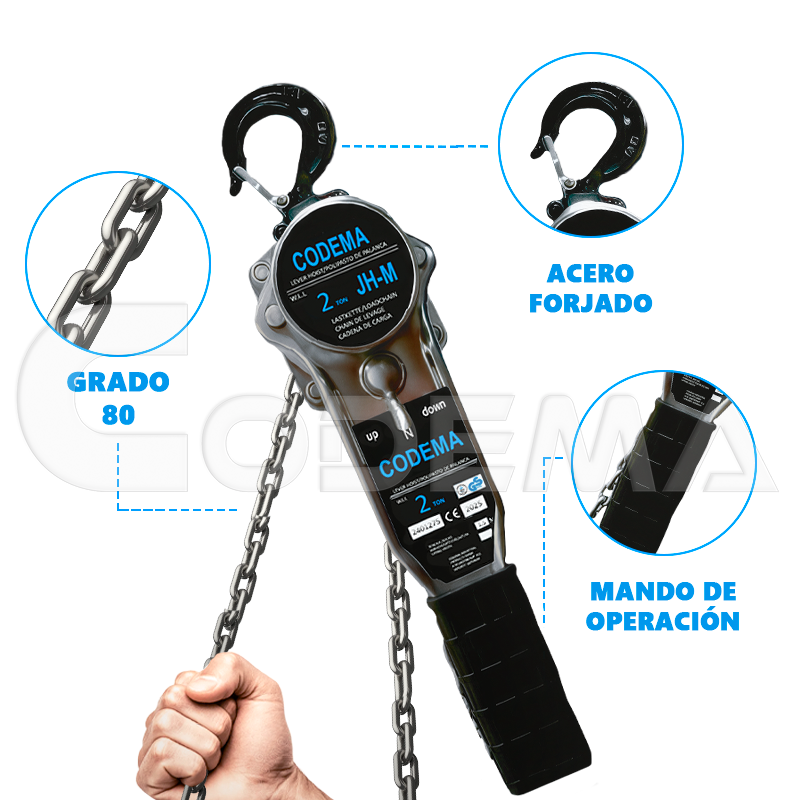

    Tecle Rachet CODEMA JH-M 2 Toneladas | Polipasto de Palanca

    El Tecle Rachet CODEMA JH-M de 2 Toneladas es un polipasto manual de palanca diseñado para la elevación, tensión, posicionamiento y arrastre de cargas de hasta 2,000 kg.

    Incorpora un mecanismo manual de palanca y trinquete diseñado para controlar el movimiento de cargas durante operaciones de izaje, tensión, posicionamiento y arrastre. Su configuración permite realizar maniobras en espacios donde se requiere un sistema compacto de accionamiento manual.

    CODEMA Marca
    2 TONELADAS Capacidad
    JH-M Modelo
    PALANCA Tipo
    RACHET Mecanismo
    MANUAL Operación
    ACERO Material
    ELEVACIÓN Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA 2 TON MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA
    COTIZAR POR WHATSAPP
    Tecle Rachet CODEMA JH-M 2 Toneladas

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Origen Alemania
    Procedencia Germany Producto Tecle Rachet CODEMA
    Capacidad de carga 2 Toneladas Operación Manual
    Tipo de equipo Polipasto de palanca manual Sistema de accionamiento Palanca con mecanismo de trinquete (Rachet)
    Material de fabricación Acero - Cromado de alta corrosion Mecanismo Trinquete para accionamiento progresivo
    Aplicaciones principales Elevación, tensión, posicionamiento y arrastre de cargas Entornos de aplicación Industria, construcción, mantenimiento, talleres y almacenes

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo JH-M.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet CODEMA JH-M está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es un Tecle Rachet de 2 Toneladas?

    Un Tecle Rachet de 2 toneladas es un equipo manual de elevación y tracción que utiliza una palanca de accionamiento y un mecanismo de trinquete para controlar el movimiento de una carga.

    El CODEMA JH-M de 2,000 kg está destinado a operaciones donde se requiere aplicar fuerza mecánica de forma manual para elevar, tensar, posicionar o desplazar cargas, siempre dentro de la capacidad nominal y condiciones de operación establecidas por el fabricante.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Protección anticorrosión
    Estructura de acero endurecido

    Características Técnicas del Tecle Rachet de 2 Toneladas

    Capacidad nominal de 2,000 kg

    El Tecle Rachet CODEMA JH-M de 2 toneladas cuenta con una capacidad nominal de 2,000 kg, destinada a operaciones manuales de elevación, tensión, posicionamiento y tracción de cargas. La capacidad de trabajo debe corresponder con el peso de la carga y con las condiciones establecidas para la operación del equipo.

    Capacidad nominal de 2,000 kg

    Accionamiento mediante palanca

    La palanca de accionamiento permite operar manualmente el mecanismo interno del Tecle Rachet CODEMA JH-M. El movimiento de la palanca transmite fuerza hacia el sistema mecánico del equipo para controlar el desplazamiento de la cadena durante las operaciones de elevación, tensión o tracción.

    Accionamiento mediante palanca

    Mecanismo de trinquete

    El mecanismo de trinquete controla la transmisión del movimiento generado mediante la palanca y permite gestionar el desplazamiento de la cadena de carga. Este sistema interviene en las operaciones manuales donde se requiere aplicar fuerza de manera controlada sobre la carga.

    Mecanismo de trinquete

    Cadena de carga

    La cadena de carga transmite la fuerza mecánica entre el mecanismo interno del tecle y la carga conectada al gancho inferior. Su utilización debe realizarse de acuerdo con las especificaciones técnicas, capacidad nominal y condiciones de operación establecidas para el Tecle Rachet de 2 toneladas.

    Cadena de carga

    Ganchos de conexión

    El gancho superior permite conectar el tecle con el punto de soporte, mientras que el gancho inferior establece la conexión con la carga o elemento de unión utilizado en la maniobra. Ambos componentes forman parte del sistema de conexión empleado durante las operaciones de elevación y tracción.

    Ganchos de conexión

    Diseño para operación manual

    El Tecle Rachet CODEMA JH-M funciona mediante accionamiento manual y no requiere alimentación eléctrica para operar su mecanismo. La fuerza aplicada sobre la palanca se transmite mediante el sistema mecánico interno hacia la cadena de carga, permitiendo ejecutar maniobras de elevación, tensión y posicionamiento.

    Diseño para operación manual

    Aplicaciones de elevación y tracción

    El Tecle Rachet de 2 toneladas puede emplearse en operaciones de elevación, tensión, posicionamiento y arrastre de cargas cuando la configuración de la maniobra sea compatible con el equipo. La operación debe mantenerse dentro de la capacidad nominal de 2,000 kg y de las condiciones técnicas especificadas por el fabricante.

    Aplicaciones de elevación y tracción

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg
    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet CODEMA vs. Tecle Manual de Cadena

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA GmbH
    CODEMA GmbH

    Partes del Tecle Rachet

    Estructura general y componentes principales del equipo de elevación

    Gancho Superior
    Punto de conexión del Tecle Rachet con la estructura o punto de soporte.
    1
    Cuerpo o Carcasa
    Estructura principal que contiene y protege el mecanismo interno del equipo.
    2
    Palanca de Accionamiento
    Mando manual utilizado para accionar el mecanismo de trinquete y controlar el movimiento de la carga.
    3
    Cadena de Carga
    4
    Cadena de Carga
    Elemento que transmite el movimiento del mecanismo hacia el conjunto inferior y la carga.
    Pestillo de Seguridad
    5
    Pestillo de seguridad
    Elemento ubicado en el gancho que ayuda a evitar la salida accidental del punto de conexión durante la operación.
    6
    Gancho Inferior
    Gancho de sujeción directo a la carga, equipado con pestillo de seguridad.

    ¿Dónde se utiliza el Tecle Rachet de 2 Toneladas?

    El Tecle Rachet CODEMA JH-M de 2 toneladas puede emplearse en diferentes operaciones industriales que requieren elevación, tensión, posicionamiento o tracción manual de cargas.

    Mantenimiento industrial

    Mantenimiento Industrial

    Para maniobras manuales relacionadas con instalación, desmontaje, ajuste y posicionamiento de componentes.

    Aplicaciones: Instalación · Desmontaje · Ajuste de componentes
    Montaje de estructuras

    Montaje de Estructuras

    Permite realizar operaciones de posicionamiento y ajuste de elementos estructurales durante trabajos de montaje.

    Aplicaciones: Posicionamiento · Ajuste estructural · Montaje
    Talleres industriales

    Talleres Industriales

    Puede utilizarse para manipular componentes y realizar maniobras de tracción o posicionamiento.

    Aplicaciones: Manipulación de cargas · Tracción · Posicionamiento
    Instalación de equipos

    Instalación de Equipos

    Facilita determinadas operaciones de posicionamiento durante el montaje de equipos y componentes.

    Aplicaciones: Montaje de equipos · Alineación · Posicionamiento
    Trabajos de mantenimiento

    Trabajos de Mantenimiento

    Su accionamiento manual permite realizar maniobras donde no se dispone de alimentación eléctrica o donde se requiere un sistema mecánico de palanca.

    Aplicaciones: Accionamiento manual · Sin electricidad · Sistema de palanca
    Operaciones de tensión y arrastre

    Operaciones de Tensión y Arrastre

    Puede utilizarse para aplicar fuerza de tracción en maniobras compatibles con la capacidad y configuración del equipo.

    Aplicaciones: Fuerza de tracción · Arrastre manual · Tensión

    ¿Cómo funciona el Tecle Rachet?

    El Tecle Rachet CODEMA utiliza un mecanismo de trinquete accionado mediante palanca para transmitir el movimiento a la cadena y realizar operaciones manuales de elevación, tensión, posicionamiento y arrastre de cargas.

    01

    Conecta el tecle

    El gancho superior se conecta al punto de soporte o estructura destinada a recibir la carga de la maniobra. El gancho inferior se vincula con la carga o con el elemento de conexión correspondiente, verificando previamente la compatibilidad de los puntos de conexión.

    Ganchos de soporte y carga
    02

    Acciona la palanca

    La palanca manual activa el mecanismo interno del Tecle Rachet CODEMA JH-M. El movimiento aplicado sobre la palanca genera la transmisión de fuerza hacia el sistema mecánico encargado de controlar el desplazamiento de la cadena de carga.

    Palanca manual
    03

    Transmite la fuerza

    El mecanismo de trinquete y el sistema de engranajes transmiten la fuerza generada mediante la palanca hacia el mecanismo de accionamiento de la cadena. Esta transmisión permite controlar el movimiento durante las operaciones de elevación, tensión o tracción.

    Trinquete y engranajes
    04

    Desplaza la cadena

    La cadena de carga se desplaza mediante el accionamiento del mecanismo interno, generando el movimiento correspondiente de la carga conectada al gancho inferior. La operación debe mantenerse dentro de la capacidad nominal de 2,000 kg y de las condiciones técnicas establecidas para el equipo.

    Cadena de carga

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Tecle Rachet CODEMA 2 Toneladas

    Preguntas Frecuentes

    Tecle Rachet de 2 Toneladas

    ¿Cuánto peso puede levantar un Tecle Rachet de 2 toneladas?
    El Tecle Rachet CODEMA JH-M de 2 toneladas cuenta con una capacidad nominal de 2,000 kg. La carga de trabajo debe mantenerse dentro de este límite y de las condiciones técnicas establecidas por el fabricante.
    ¿Qué es un Tecle Rachet?
    Un Tecle Rachet es un equipo manual de elevación y tracción que utiliza una palanca de accionamiento, mecanismo de trinquete, sistema de engranajes y cadena de carga para controlar el desplazamiento de cargas durante una maniobra.
    ¿Para qué sirve un Tecle Rachet de 2 toneladas?
    El Tecle Rachet de 2 toneladas se utiliza para operaciones manuales de elevación, tensión, posicionamiento y tracción de cargas. Su aplicación depende de la configuración de la maniobra, capacidad nominal y condiciones de operación especificadas para el equipo.
    ¿El Tecle Rachet funciona con electricidad?
    No. El Tecle Rachet CODEMA JH-M utiliza accionamiento manual mediante palanca. La fuerza aplicada sobre la palanca se transmite al mecanismo interno para controlar el movimiento de la cadena de carga.
    ¿Qué diferencia existe entre un Tecle Rachet y un polipasto manual de cadena?
    El Tecle Rachet utiliza una palanca y un mecanismo de trinquete para accionar el sistema de transmisión, mientras que el polipasto manual de cadena utiliza una cadena de maniobra para accionar el mecanismo de elevación. La selección depende de la configuración de trabajo y del método de operación requerido.
    ¿Se puede utilizar el Tecle Rachet para arrastre?
    Sí. El Tecle Rachet CODEMA JH-M puede utilizarse en operaciones de tracción o arrastre cuando la configuración de la maniobra sea compatible con el equipo y se respeten su capacidad nominal, condiciones de operación y especificaciones del fabricante.
    ¿Qué debo revisar antes de utilizar el Tecle Rachet?
    Antes de utilizar el equipo se deben inspeccionar la cadena de carga, ganchos, palanca, mecanismo de trinquete, cuerpo del tecle y elementos de conexión. También debe verificarse que no existan deformaciones, daños visibles o condiciones que comprometan la operación.
    ¿Puedo utilizar un Tecle Rachet de 2 toneladas para una carga superior a 2,000 kg?
    No. El Tecle Rachet CODEMA JH-M de 2 toneladas tiene una capacidad nominal de 2,000 kg. La carga no debe superar este límite ni las condiciones de trabajo establecidas por el fabricante.
    ¿Dónde se puede utilizar un Tecle Rachet de 2 toneladas?
    El Tecle Rachet de 2 toneladas puede utilizarse en mantenimiento industrial, montaje de estructuras, talleres, instalación de equipos y operaciones de tensión, posicionamiento o tracción, siempre que la configuración de la maniobra sea compatible con el equipo.
    ¿Cómo elegir un Tecle Rachet?
    Para elegir un Tecle Rachet se deben evaluar la capacidad nominal, peso de la carga, configuración de la maniobra, método de conexión, espacio disponible, condiciones de trabajo y especificaciones técnicas del fabricante. Para cargas de hasta 2,000 kg, corresponde evaluar un modelo con capacidad nominal de 2 toneladas.
