    Tecle ratchet manual para tensado y sujeción de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Ratchet CODEMA

    Tecle Rachet de Palanca de 3 Toneladas para Izaje

    El Tecle Rachet CODEMA JH-M de 3 toneladas es un equipo manual de elevación, tracción y posicionamiento de cargas, accionado mediante palanca y mecanismo de trinquete. Su capacidad nominal de 3,000 kg permite ejecutar maniobras de izaje, tensión y desplazamiento de cargas dentro de las condiciones de operación establecidas por el fabricante.

    Su configuración incorpora cadena de carga Grado 80, ganchos de acero forjado, freno mecánico de disco y sistema de accionamiento manual, proporcionando control mecánico durante las operaciones de trabajo.

    CODEMA Marca
    3 TON Capacidad
    PALANCA Tipo
    RACHET Mecanismo
    MANUAL Operación
    ACERO Material
    JH-M Modelo
    Elevación Aplicación
    FICHA TÉCNICA DE TECLE RACHET CODEMA 3 TONELADAS MANUAL DE INSTRUCCIONES DE TECLE RACHET CODEMA
    COTIZAR POR WHATSAPP
    Tecle Rachet CODEMA JH-M de 3 Toneladas

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Origen Alemania
    Procedencia Germany Producto Tecle Rachet CODEMA
    Capacidad de carga 3 Toneladas Operación Manual
    Tipo de equipo Polipasto de palanca manual Sistema de accionamiento Palanca con mecanismo de trinquete (Rachet)
    Material de fabricación Acero cromado de alta resistencia a la corrosión Mecanismo Trinquete para accionamiento progresivo
    Aplicaciones principales Elevación, tensión, posicionamiento y arrastre de cargas Entornos de aplicación Industria, construcción, mantenimiento, talleres y almacenes

    01 — Gancho superior de acero forjado

    El gancho superior permite conectar el Tecle Rachet a un punto de anclaje o estructura de soporte. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado, formando un punto de conexión para la instalación del equipo.

    FUNCIÓN: Conexión al punto de soporte.

    02 — Gancho inferior de izaje

    El gancho de izaje inferior se conecta directamente a la carga que será elevada, tensionada, posicionada o arrastrada durante la maniobra. Está fabricado en acero aleado de alta resistencia mediante proceso de forjado en caliente, formando el punto de conexión entre el Tecle Rachet y la carga.

    FUNCIÓN: Conexión y manipulación de la carga.

    03 — Cadena galvanizada Grado 80

    La cadena G-80 transmite el movimiento generado por el mecanismo de trinquete hacia la carga. Está fabricada en acero aleado de alta resistencia, con tratamiento térmico y acabado galvanizado. Su diámetro y configuración dependen de la capacidad del modelo.

    FUNCIÓN: Transmisión de fuerza y desplazamiento de la carga.

    04 — Palanca de accionamiento

    La palanca ergonómica con recubrimiento antideslizante permite accionar manualmente el mecanismo de trinquete del Tecle Rachet. El movimiento de la palanca genera el accionamiento necesario para realizar las operaciones de elevación, tensión, posicionamiento y arrastre.

    FUNCIÓN: Accionamiento manual del mecanismo.

    05 — Mecanismo de trinquete (Rachet)

    El mecanismo de trinquete transforma el movimiento de la palanca en el desplazamiento controlado de la cadena. Es el conjunto que permite realizar la maniobra mediante accionamiento manual.

    FUNCIÓN: Transmisión del movimiento desde la palanca hacia la cadena.

    06 — Freno mecánico de disco

    El freno mecánico de disco permite bloquear la carga durante la operación y evita su desplazamiento accidental cuando se alcanza la posición requerida.

    FUNCIÓN: Bloqueo y control de la carga durante la maniobra.

    07 — Estructura de acero cromado resistente a la corrosión

    La estructura del Tecle Rachet está fabricada en acero endurecido de alta resistencia, diseñado para soportar impactos y cargas repetitivas durante operaciones de elevación, tensión, posicionamiento y arrastre de cargas. El cuerpo del polipasto de palanca incorpora un recubrimiento protector contra la oxidación, que ayuda a proteger las superficies metálicas frente a condiciones de trabajo con humedad, polvo y exposición ambiental.

    FUNCIÓN: Integración y soporte de los elementos mecánicos del equipo.

    ¿Qué es un Tecle Rachet de 3 Toneladas?

    Un Tecle Rachet de 3 toneladas es un equipo manual utilizado para elevar, tensionar, traccionar y posicionar cargas de hasta 3,000 kg, de acuerdo con la capacidad nominal del modelo y las condiciones establecidas por el fabricante.

    A diferencia de un sistema eléctrico de elevación, el tecle rachet funciona mediante accionamiento manual de una palanca. El movimiento de la palanca activa un mecanismo de trinquete que permite transmitir fuerza hacia la cadena de carga.

    Capacidad de 3,000 kg
    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Estructura de alta resistencia

    Características Técnicas del Tecle Rachet de 3 Toneladas

    Capacidad nominal de 3 toneladas

    El Tecle Rachet CODEMA JH-M de 3 toneladas tiene una capacidad nominal de 3,000 kg para operaciones de elevación, tracción, tensión y posicionamiento de cargas, de acuerdo con las condiciones y límites establecidos por el fabricante.

    Capacidad nominal de 3 toneladas

    Accionamiento mediante palanca manual

    El Tecle Rachet CODEMA JH-M de 3 toneladas incorpora una palanca de accionamiento manual que activa el mecanismo de trinquete y genera el desplazamiento controlado de la cadena de carga durante las operaciones de elevación y tracción.

    Accionamiento mediante palanca manual

    Mecanismo de trinquete

    El mecanismo de trinquete controla el movimiento generado por la palanca y permite accionar progresivamente la cadena de carga. Su configuración proporciona el sistema mecánico necesario para ejecutar maniobras de elevación, tensión y tracción.

    Mecanismo de trinquete

    Cadena de carga

    La cadena de carga transmite la fuerza entre el mecanismo interno y la carga conectada al gancho inferior. Antes de utilizar el tecle, se debe inspeccionar la cadena para detectar deformaciones, corrosión, desgaste, fisuras u otros daños visibles.

    Cadena de carga

    Ganchos de conexión

    El Tecle Rachet CODEMA JH-M incorpora un gancho superior y un gancho inferior para establecer la conexión entre el punto de soporte, el equipo y la carga. Los puntos de conexión deben ser compatibles con la capacidad y configuración de la operación.

    Ganchos de conexión

    Operación manual

    El Tecle Rachet de 3 toneladas funciona mediante accionamiento manual, sin requerir alimentación eléctrica. La fuerza aplicada sobre la palanca activa el mecanismo de trinquete y genera el desplazamiento de la cadena de carga.

    Operación manual

    Capacidad para elevación y tracción

    La configuración del Tecle Rachet CODEMA JH-M de 3 toneladas permite realizar operaciones de elevación, tracción, tensión y posicionamiento de cargas, siempre que la aplicación corresponda con las especificaciones técnicas del equipo.

    Capacidad para elevación y tracción

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba Carga Cadena G-80 Peso Cadena Ramales Altura Peso Neto
    JH-M-0.50 500 kg 650 kg 5 × 15 mm 0.58 kg 1 1.5 m 5 kg
    JH-M-0.75 750 kg 825 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.4 kg
    JH-M-1.00 1 t 1150 kg 6 × 18 mm 0.73 kg 1 1.5 m 6.9 kg
    JH-M-1.50 1.5 t 1650 kg 7 × 21 mm 1.18 kg 1 1.5 m 11.5 kg
    JH-M-2.00 2 t 2250 kg 8 × 24 mm 2.20 kg 1 1.5 m 16.2 kg
    JH-M-3.00 3 t 3300 kg 10 × 30 mm 2.09 kg 1 1.5 m 20.3 kg
    JH-M-6.00 6 t 6600 kg 10 × 30 mm 2.09 kg 2 1.5 m 30.5 kg

    Comparativa: Tecle Rachet CODEMA vs. Tecle Manual de Cadena

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tipo de equipo
    Polipasto de palanca
    Tecle manual de cadena
    Accionamiento
    Palanca ergonómica y trinquete
    Cadena de mano continua
    Capacidad
    500 kg a 6 t
    500 kg a 20 t
    Elevación estándar
    1.5 m
    3.0 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico de disco
    Mecánico automático
    Operación principal
    Elevación, tensión y arrastre
    Elevación vertical de cargas
    Espacio de trabajo
    Espacios reducidos / maniobras
    Requiere altura para tiro
    Peso (Mod. 500 kg)
    5.0 kg
    9.3 kg
    Fabricante
    CODEMA
    CODEMA

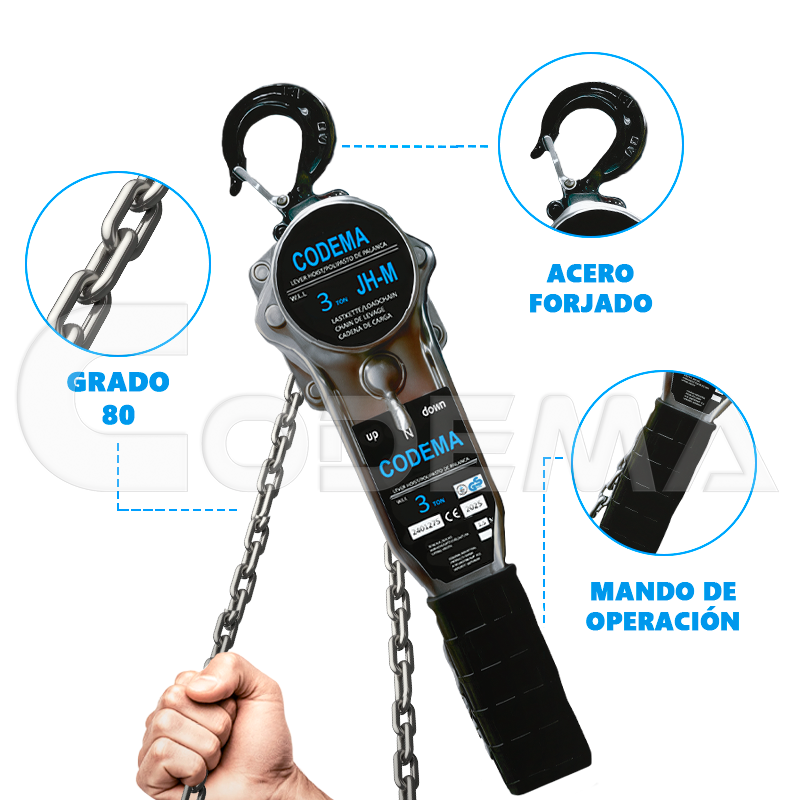

    Partes del Tecle Rachet

    Estructura general y componentes principales del equipo de elevación

    Palanca de accionamiento
    La palanca de accionamiento permite aplicar fuerza manual al mecanismo interno del tecle. Su movimiento activa el sistema de trinquete y genera el desplazamiento de la cadena de carga.
    1
    Mecanismo de trinquete
    El mecanismo de trinquete transmite la fuerza aplicada mediante la palanca y controla el desplazamiento de la cadena. Su funcionamiento permite realizar movimientos progresivos durante las operaciones de elevación y tracción.
    2
    Cadena de carga
    La cadena de carga transmite la fuerza desde el mecanismo interno hacia la carga conectada al gancho inferior. Debe inspeccionarse antes de la operación para identificar desgaste, deformaciones, corrosión, fisuras o daños visibles.
    Cadena de carga
    3
    4
    Gancho superior
    El gancho superior permite conectar el Tecle Rachet de 3 toneladas al punto de soporte o estructura correspondiente. La conexión debe realizarse sobre un punto con capacidad adecuada para la carga.
    5
    Gancho inferior con pestillo de seguridad
    El gancho inferior de izaje permite conectar el Tecle Rachet con la carga o con el accesorio de izaje correspondiente.
    Cuerpo del tecle
    6
    Cuerpo del tecle
    El cuerpo del Tecle Rachet CODEMA JH-M integra los componentes mecánicos encargados de transmitir la fuerza desde la palanca hacia la cadena de carga, formando la estructura principal del equipo.

    ¿Dónde se utiliza el Tecle Rachet de 3 Toneladas?

    El Tecle Rachet CODEMA JH-M de 3 toneladas se utiliza en operaciones industriales que requieren elevación, tracción, tensión y posicionamiento manual de cargas de hasta 3,000 kg, siempre dentro de las condiciones de trabajo y capacidad establecidas por el fabricante.

    Mantenimiento Industrial

    Mantenimiento Industrial

    El Tecle Rachet de 3 toneladas permite elevar y posicionar componentes, estructuras y equipos durante trabajos de mantenimiento, desmontaje, montaje y ajuste de elementos industriales.

    Aplicaciones: Mantenimiento · Montaje y desmontaje · Ajuste industrial
    Montaje de Estructuras Metálicas

    Montaje de Estructuras Metálicas

    Se utiliza para posicionar y desplazar elementos metálicos durante procesos de montaje de estructuras, siempre que la carga y el sistema de soporte sean compatibles con la capacidad del equipo.

    Aplicaciones: Montaje de estructuras · Desplazamiento · Posicionamiento
    Talleres Industriales

    Talleres Industriales

    En talleres, el Tecle Rachet CODEMA JH-M puede emplearse para la manipulación, elevación y posicionamiento de componentes y equipos dentro de su capacidad nominal de 3 toneladas.

    Aplicaciones: Manipulación de equipos · Elevación · Posicionamiento
    Instalación de Equipos y Maquinaria

    Instalación de Equipos y Maquinaria

    Permite realizar movimientos controlados durante la instalación y posicionamiento de maquinaria, componentes industriales y estructuras, considerando previamente los puntos de conexión y soporte.

    Aplicaciones: Instalación de maquinaria · Movimientos controlados · Posicionamiento
    Operaciones de Tensión y Tracción

    Operaciones de Tensión y Tracción

    El mecanismo de palanca y trinquete permite ejecutar operaciones manuales de tensión y tracción, aplicando fuerza mecánica sobre elementos compatibles con las especificaciones del equipo.

    Aplicaciones: Tensión manual · Tracción · Fuerza mecánica
    Obras y Proyectos Industriales

    Obras y Proyectos Industriales

    El Tecle Rachet de 3 toneladas puede incorporarse en trabajos de montaje, mantenimiento, instalación y manipulación de cargas en proyectos industriales, siempre que las condiciones de operación correspondan con las especificaciones técnicas del fabricante.

    Aplicaciones: Proyectos industriales · Manipulación de cargas · Instalación

    ¿Cómo funciona un Tecle Rachet de 3 Toneladas?

    El Tecle Rachet CODEMA JH-M de 3 toneladas funciona mediante un sistema mecánico compuesto por palanca de accionamiento, mecanismo de trinquete y cadena de carga.

    01

    Conecta el tecle y la carga

    El gancho superior se conecta al punto de soporte, mientras que el gancho inferior se conecta a la carga o al accesorio de izaje correspondiente. Antes de iniciar la operación, verifica que los puntos de conexión sean compatibles con la carga y que el pestillo de seguridad quede correctamente cerrado.

    Ganchos y pestillo de seguridad
    02

    Acciona la palanca y el mecanismo de trinquete

    Al mover la palanca de accionamiento, se activa el mecanismo de trinquete del Tecle Rachet CODEMA JH-M. La fuerza manual aplicada se transforma en movimiento mecánico y se transmite hacia el sistema de desplazamiento de la cadena.

    Mecanismo de trinquete
    03

    Desplaza la cadena de carga

    El mecanismo de trinquete genera el desplazamiento progresivo de la cadena de carga, permitiendo elevar, tensionar, traccionar o posicionar la carga según la configuración de la operación. El movimiento debe mantenerse controlado durante todo el recorrido.

    Cadena de carga
    04

    Controla la carga y finaliza la operación

    Durante el funcionamiento, la carga debe mantenerse dentro de la capacidad nominal de 3,000 kg y bajo condiciones compatibles con las especificaciones del fabricante. Una vez alcanzada la posición requerida, detén el accionamiento, verifica la estabilidad de la carga y asegura el conjunto antes de desconectar el tecle.

    Capacidad de 3,000 kg

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Certificación de Ensayos
    Logo TÜV Rheinland

    TÜV RHEINLAND

    Evaluación de Conformidad

    Inspección y ensayos técnicos relacionados con resistencia, seguridad y requisitos de conformidad del producto, según la documentación correspondiente.

    Marca de Seguridad
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    Seguridad Técnica Alemana

    Marca alemana de seguridad asociada a la evaluación de productos conforme a los requisitos de seguridad técnica establecidos en la normativa aplicable.

    Conformidad Europea
    Logo Marcado CE

    NORMA CE

    Conformidad Europea

    Declaración de conformidad europea que avala el cumplimiento de las directivas y normas comunitarias aplicables en materia de seguridad, salud y protección medioambiental.

    Tecle Rachet CODEMA JH-M de 3 Toneladas

    Preguntas Frecuentes

    Tecle Rachet CODEMA JH-M de 3 Toneladas

    ¿Cuánto peso puede levantar un Tecle Rachet de 3 toneladas?
    El Tecle Rachet CODEMA JH-M de 3 toneladas tiene una capacidad nominal de 3,000 kg para operaciones de elevación, tracción, tensión y posicionamiento de cargas. La carga de trabajo no debe superar la capacidad establecida por el fabricante.
    ¿Qué es un Tecle Rachet de 3 toneladas?
    El Tecle Rachet de 3 toneladas es un equipo manual de elevación y tracción que utiliza una palanca de accionamiento, mecanismo de trinquete y cadena de carga para transmitir fuerza y controlar el desplazamiento de cargas.
    ¿Para qué sirve un Tecle Rachet de 3 toneladas?
    El Tecle Rachet CODEMA JH-M se utiliza para elevar, traccionar, tensionar y posicionar cargas de hasta 3,000 kg, de acuerdo con la configuración de trabajo y las especificaciones técnicas del equipo.
    ¿El Tecle Rachet CODEMA JH-M funciona manualmente?
    Sí. El Tecle Rachet CODEMA JH-M funciona mediante una palanca de accionamiento manual que activa el mecanismo de trinquete y genera el desplazamiento de la cadena de carga. No requiere alimentación eléctrica para accionar el mecanismo.
    ¿Qué diferencia existe entre un Tecle Rachet y un tecle manual de cadena?
    La principal diferencia está en el sistema de accionamiento. El Tecle Rachet utiliza una palanca y mecanismo de trinquete, mientras que el tecle manual de cadena utiliza una cadena de mando para accionar el mecanismo de elevación.
    ¿El Tecle Rachet de 3 toneladas puede utilizarse para tracción?
    Sí. El Tecle Rachet CODEMA JH-M de 3 toneladas puede utilizarse en operaciones de tracción y tensión, siempre que la aplicación, carga, configuración y condiciones de trabajo correspondan con las especificaciones del fabricante.
    ¿Qué debo revisar antes de utilizar un Tecle Rachet?
    Antes de utilizar el equipo se debe inspeccionar la cadena de carga, ganchos, pestillos de seguridad, palanca, mecanismo de trinquete, cuerpo del tecle y puntos de conexión. También se deben identificar deformaciones, corrosión, desgaste excesivo, fisuras u otros daños que puedan afectar la operación.
    ¿Se puede superar la capacidad de 3 toneladas del Tecle Rachet?
    No. La carga de trabajo no debe superar la capacidad nominal de 3,000 kg establecida para el Tecle Rachet CODEMA JH-M de 3 toneladas. La selección y utilización del equipo también debe considerar las condiciones de operación, los puntos de soporte y los elementos de conexión.
    ¿Dónde se utiliza un Tecle Rachet de 3 toneladas?
    El Tecle Rachet de 3 toneladas puede utilizarse en mantenimiento industrial, montaje de estructuras metálicas, talleres, instalación de equipos, posicionamiento de componentes y operaciones de tracción y tensión, siempre que las condiciones de trabajo sean compatibles con las especificaciones del equipo.
    ¿Cómo elegir un Tecle Rachet de 3 toneladas para izaje?
    Para seleccionar un Tecle Rachet de 3 toneladas para izaje se deben considerar la capacidad de carga, tipo de maniobra, puntos de soporte, elementos de conexión, recorrido requerido y condiciones del entorno. La capacidad nominal del equipo debe ser compatible con la carga y la configuración de trabajo.
