Tecle manual de cadena Codema para izaje de carga

Stock Disponible Recojo e inventario inmediato

Producto CODEMA Documentación técnica del fabricante

Despachos a todo el Perú Cotiza tu Tecle Manual CODEMA

Tecle Manual de Cadena para Izaje y Elevación de Cargas

Name: Tecle Manual de Cadena CODEMA de 2 Toneladas
Brand: CODEMA
Availability: InStock

El Tecle Manual de Cadena CODEMA de 2 Toneladas es un equipo de izaje y elevación mecánica diseñado para levantar, descender y posicionar cargas de hasta 2,000 kg en operaciones industriales, mantenimiento, montaje y manipulación de cargas.

Su sistema de accionamiento manual por cadena permite ejecutar operaciones de elevación sin alimentación eléctrica. Incorpora cadena de acero grado G80, estructura reforzada, ganchos de acero forjado y sistema de freno, componentes destinados a la operación de cargas dentro de la capacidad nominal del equipo.

CODEMA Marca

2 TONELADAS Capacidad

CADENA Tipo

GRADO G80 Cadena

MANUAL Accionamiento

ACERO Material

JH-E Modelo

IZAJE Aplicación

FICHA TÉCNICA DE TECLE MANUAL DE CADENA CODEMA 2 TON MANUAL DE INSTRUCCIONES DE TECLE DE CADENA CODEMA

COTIZAR POR WHATSAPP

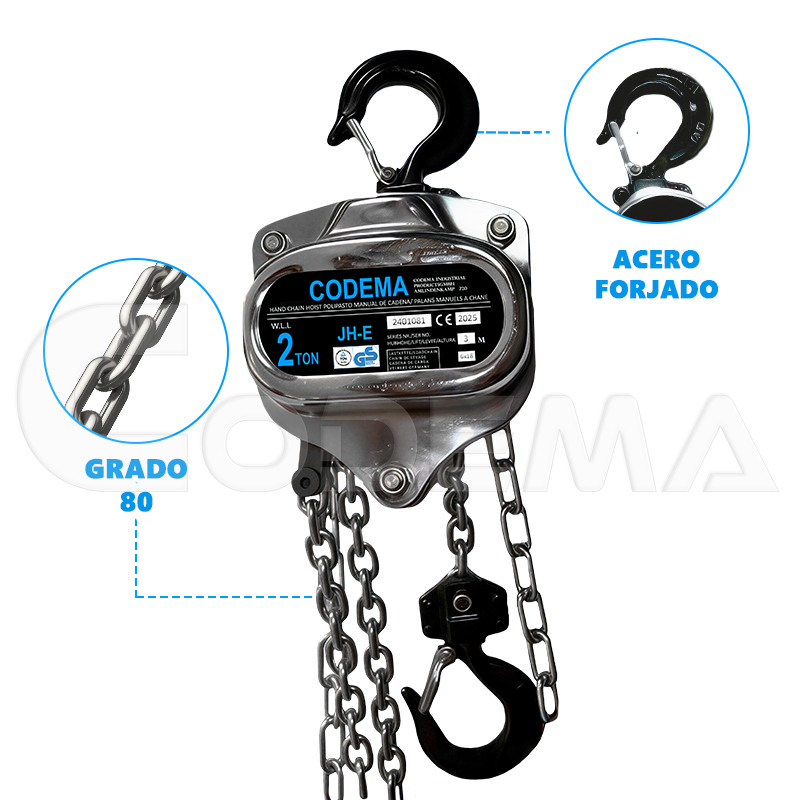

Tecle Manual de Cadena CODEMA 2 Toneladas

Tecle Manual de Cadena CODEMA 2 Toneladas - Vista 1

Tecle Manual de Cadena CODEMA 2 Toneladas - Vista 2

Especificaciones Técnicas

Descargar Ficha

Marca	CODEMA	Modelo	JH-E
Tipo	Tecle manual de cadena	Fabricación	Made in Germany
Capacidad de línea	500 Kg a 20 toneladas	Sistema de operación	Manual
Accionamiento	Cadena de mando	Sistema interno	Engranajes de alta eficiencia
Cadena de carga	Acero aleado Grado 80	Cuerpo	Acero de alta resistencia
Gancho superior	Acero aleado forjado	Gancho inferior	Acero aleado forjado
Acabado	Cromado	Alimentación eléctrica	No requiere

¿Qué es un Tecle Manual de Cadena de 2 Toneladas?

El Tecle Manual de Cadena de 2 Toneladas es un equipo mecánico de izaje y elevación de cargas diseñado para levantar, descender y posicionar cargas de hasta 2,000 kg mediante un sistema de accionamiento manual por cadena.

Este tipo de polipasto manual de cadena transforma la fuerza aplicada por el operador en movimiento mecánico, activando el sistema de engranajes y la cadena de carga para ejecutar el desplazamiento vertical de la carga. Su configuración permite realizar operaciones de elevación sin utilizar motores ni alimentación eléctrica.

Cadena Grado 80

Ganchos de acero forjado

Freno mecánico de disco

Accionamiento manual

Protección anticorrosión

Estructura de acero endurecido

01 — Gancho superior

Elemento de conexión utilizado para sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

FUNCIÓN: Conexión al punto de soporte o estructura.

02 — Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento hacia el mecanismo interno.

FUNCIÓN: Accionamiento manual del sistema.

03 — Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación.

FUNCIÓN: Protección y soporte del mecanismo.

04 — Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento generado por la cadena de mando hacia el sistema de elevación.

FUNCIÓN: Transmisión y reducción de fuerza.

05 — Cadena de carga

Cadena fabricada en acero aleado de alta resistencia bajo especificaciones Grado 80, destinada a soportar la carga durante la elevación.

FUNCIÓN: Soporte e izaje de la carga.

06 — Gancho inferior

Elemento de conexión destinado a sujetar el elemento de carga durante la operación de elevación.

FUNCIÓN: Sujeción directa de la carga.

Características del Tecle Manual de Cadena de 2 Toneladas

Descargar Ficha Técnica

Capacidad Nominal de 2 Toneladas para Izaje y Elevación de Cargas

El Tecle Manual de Cadena de 2 Toneladas tiene una capacidad nominal de 2,000 kg. Esta capacidad establece el límite de carga correspondiente al equipo para las operaciones de izaje y elevación, considerando las condiciones de instalación, suspensión y utilización especificadas para el equipo, permite seleccionar este polipasto manual de cadena para operaciones que requieren manipulación vertical de cargas dentro de dicho límite.

01 Capacidad Nominal de 2 Toneladas para Izaje y Elevación de Cargas

02 Cadena de Carga de Acero Grado G80 para el Sistema de Elevación

03 Estructura de Acero Reforzado para Operaciones de Izaje Industrial

04 Ganchos de Acero Forjado con Seguro para Conexión de Carga

05 Sistema de Freno Mecánico para Control de la Carga

06 Accionamiento Manual por Cadena sin Alimentación Eléctrica

07 Sistema Mecánico para Izaje, Elevación, Descenso y Posicionamiento

¿Qué capacidad necesitas?

Datos Técnicos

Modelo	Capacidad	Prueba de carga	Diámetro de Cadena	Caídas	Grado de Cadena	Elevación de altura	Peso Neto
JH-E - 050	500 Kg	760 Kg	5 x 15 MM	1	G80	3 M	9.3 Kg
JH-E - 100	1,000 Kg	1,190 Kg	6.18 MM	1	G80	3 M	12.2 Kg
JH-E - 150	1,500 Kg	1,170 Kg	7 x 21 MM	1	G80	3 M	16.5 Kg
JH-E - 200	2,000 Kg	2,290 Kg	8 x 24 MM	1	G80	3 M	19.5 Kg
JH-E - 300	3,000 Kg	3,540 Kg	10 x 30 MM	1	G80	3 M	32 Kg
JH-E - 500	5,000 Kg	5,700 Kg	10 x 30 MM	2	G80	3 M	43 Kg
JH-E - 1000	10,000 Kg	11,900 Kg	10 x 30 MM	4	G80	3 M	80.7 Kg
JH-E - 2000	20,000 Kg	22,900 Kg	10 x 30 MM	8	G80	3 M	172 Kg

COMPARATIVA: TECLE MANUAL DE CADENA VS. TECLE RACHET

Tecle Manual
(Cadena)

Tecle Rachet
(Palanca)

Tipo de equipo

Tecle manual de cadena

Polipasto de palanca

Accionamiento

Cadena de mano continua

Palanca ergonómica y trinquete

Capacidad

500 kg a 20 t

500 kg a 6 t

Elevación estándar

3.0 m

1.5 m

Sistema de cadena

Carga G-80 galvanizada

Sistema de freno

Mecánico automático

Mecánico de disco

Operación principal

Elevación vertical de cargas

Elevación, tensión y arrastre

Espacio de trabajo

Requiere altura para tiro

Espacios reducidos / maniobras

Peso (Mod. 500 kg)

9.3 kg

5.0 kg

Fabricante

CODEMA

Partes del Tecle Manual de Cadena CODEMA

Estructura general y componentes principales del equipo de elevación

Gancho superior

Elemento de conexión que permite sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

01

Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento al mecanismo interno de elevación.

02

Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación, incluyendo el sistema de transmisión.

03

04

Cadena de Carga

Cadena fabricada en acero aleado de alta resistencia Grado 80, destinada a soportar la carga durante las operaciones de elevación.

05

Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento de la cadena de mando hacia el mecanismo de elevación, permitiendo desplazar la cadena de carga.

06

Gancho inferior

Elemento de conexión destinado a sujetar la carga o el accesorio de conexión compatible durante la operación de elevación.

¿Dónde se utiliza el Tecle Manual de Cadena?

Principales aplicaciones e industrias donde se requiere elevación, posicionamiento e izaje seguro de cargas.

Industria Manufacturera

El Tecle Manual de Cadena se utiliza para elevar y posicionar maquinaria industrial, componentes mecánicos, moldes, motores y equipos de producción durante operaciones de ensamblaje, instalación y mantenimiento.

Permite realizar maniobras de elevación y posicionamiento vertical desde puntos de suspensión compatibles, facilitando el montaje y desmontaje de componentes que requieren control durante su manipulación.

Ensamblaje e Instalación Posicionamiento Vertical Montaje y Desmontaje

Construcción

En construcción, el Tecle Manual CODEMA se utiliza para el izaje de vigas, perfiles metálicos, tuberías, equipos, estructuras y materiales durante trabajos de montaje e instalación.

Su accionamiento manual permite controlar la elevación de la carga desde un punto de suspensión adecuado, siempre respetando la capacidad nominal del equipo y las condiciones establecidas para la operación de izaje.

Izaje de Vigas y Estructuras Tuberías y Materiales Montaje e Instalación

Mantenimiento Industrial

El Tecle Manual de Cadena se emplea durante trabajos de mantenimiento para elevar y posicionar motores, bombas, reductores, válvulas, componentes mecánicos y equipos industriales.

Es utilizado en operaciones de desmontaje, reparación, inspección, reemplazo e instalación de componentes, especialmente cuando se requiere levantar una carga desde un punto de soporte compatible.

Motores y Bombas Desmontaje y Reparación Inspección y Reemplazo

Talleres Mecánicos y Metalmecánicos

En talleres mecánicos y metalmecánicos, el Tecle Manual CODEMA permite manipular verticalmente motores, transmisiones, piezas mecanizadas, estructuras metálicas y maquinaria durante trabajos de reparación y montaje.

Su aplicación facilita operaciones como desmontaje de motores, instalación de componentes, posicionamiento de piezas y montaje de conjuntos mecánicos, siempre dentro de la capacidad nominal del modelo seleccionado.

Motores y Transmisiones Piezas Mecanizadas Ensamblaje Mecánico

¿Cómo Funciona el Tecle Manual de Cadena de 2 Toneladas?

El Tecle Manual de Cadena CODEMA de 2 Toneladas funciona mediante un sistema mecánico que transforma la fuerza aplicada manualmente sobre la cadena en movimiento de elevación.

01

Suspensión del Tecle en un Punto de Anclaje Adecuado

Punto de anclaje

El funcionamiento comienza con la instalación del Tecle Manual de Cadena de 2 Toneladas en un punto de suspensión compatible con la operación. El punto de suspensión debe contar con capacidad suficiente para soportar las condiciones de la maniobra.

02

Conexión de la Carga al Gancho Inferior

Gancho inferior

Una vez suspendido el equipo, la carga se conecta al gancho inferior utilizando un elemento de conexión compatible con la maniobra. La carga debe quedar correctamente posicionada respecto al eje de elevación para evitar desplazamientos laterales durante el movimiento.

03

Accionamiento Manual de la Cadena de Operación

Cadena de operación

Con el equipo suspendido y la carga correctamente conectada, el operador acciona manualmente la cadena de maniobra del tecle. La fuerza aplicada sobre la cadena genera el movimiento inicial que ingresa al mecanismo interno de transmisión. Este sistema transforma el movimiento manual en desplazamiento mecánico utilizado para accionar la cadena de carga.

04

Desplazamiento de la Cadena de Carga y Elevación Vertical

Cadena de carga

La transmisión mecánica activa el sistema encargado de desplazar la cadena de carga, generando el movimiento vertical de la carga conectada al gancho inferior. Durante la elevación, la cadena de carga se desplaza a través del mecanismo del tecle y la carga asciende de manera progresiva.

NORMATIVA Y CERTIFICACIONES

Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

CERTIFICACIÓN DE ENSAYOS

TÜV RHEINLAND

EVALUACIÓN DE CONFORMIDAD

Ensayos técnicos de laboratorio aplicados a la resistencia estructural del tecle, evaluando la capacidad nominal de carga, la tensión de la cadena de acero aleado G-80 y la integridad mecánica de los ganchos forjados en caliente.

MARCA DE SEGURIDAD

GS (GEPRÜFTE SICHERHEIT)

SEGURIDAD TÉCNICA ALEMANA

Marca alemana de seguridad que certifica que el diseño mecánico, la carcasa cromada y el sistema de engranajes de alta eficiencia cumplen estrictamente con los estándares alemanes de protección en operaciones de izaje.

CONFORMIDAD EUROPEA

NORMA CE

CONFORMIDAD EUROPEA

Declaración de conformidad europea que garantiza el cumplimiento del tecle manual de cadena con las directivas comunitarias de seguridad en maquinaria y equipos portátiles de elevación industrial.

Preguntas Frecuentes

Tecle Manual de Cadena CODEMA de 2 Toneladas

¿Cuánto peso puede levantar un Tecle Manual de Cadena de 2 Toneladas?

El Tecle Manual de Cadena CODEMA de 2 Toneladas tiene una capacidad nominal de 2,000 kg, equivalente a 2 toneladas. Esta capacidad establece el límite de carga correspondiente al equipo para las operaciones de elevación e izaje.

La carga manipulada no debe superar los 2,000 kg. Antes de iniciar una maniobra se debe comprobar el peso de la carga, el punto de suspensión, los elementos de conexión y las condiciones de trabajo.

¿El Tecle Manual de Cadena de 2 Toneladas necesita electricidad?

No. El Tecle Manual de Cadena de 2 Toneladas funciona mediante accionamiento manual por cadena, por lo que no requiere alimentación eléctrica para ejecutar la elevación o el descenso de la carga.

El operador acciona manualmente la cadena de maniobra y el movimiento se transmite al mecanismo interno del polipasto. Este sistema permite realizar operaciones de izaje mediante transmisión mecánica.

¿Para qué sirve un Tecle Manual de Cadena de 2 Toneladas?

El Tecle Manual de Cadena CODEMA de 2 Toneladas sirve para elevar, descender y posicionar cargas de hasta 2,000 kg mediante un sistema mecánico de accionamiento manual.

Su aplicación comprende operaciones de mantenimiento industrial, montaje, construcción, talleres, manufactura, manipulación de componentes y otras actividades que requieran desplazamiento vertical de cargas dentro de la capacidad nominal del equipo.

¿Qué tipo de cadena utiliza el Tecle Manual CODEMA de 2 Toneladas?

El Tecle Manual CODEMA de 2 Toneladas utiliza cadena de carga de acero grado G80 en su sistema de elevación, de acuerdo con la información publicada para el equipo.

La cadena de carga participa directamente en el desplazamiento vertical de la carga y constituye un componente fundamental del mecanismo de izaje. Su estado debe verificarse antes de utilizar el tecle, prestando atención a desgaste, deformaciones, corrosión o daños visibles.

¿Qué tipo de ganchos tiene el Tecle Manual CODEMA de 2 Toneladas?

El Tecle Manual de Cadena CODEMA de 2 Toneladas incorpora ganchos de acero forjado con sistema de cierre de seguridad, de acuerdo con la información publicada para el equipo.

Los ganchos intervienen en la conexión del tecle con el punto de suspensión y la carga. Antes de cada operación se debe comprobar su estado físico, verificar el funcionamiento del seguro y confirmar que la conexión corresponda a la configuración de la maniobra.

¿El Tecle Manual de Cadena de 2 Toneladas sirve para mantenimiento industrial?

Sí. El Tecle Manual de Cadena de 2 Toneladas puede utilizarse en operaciones de mantenimiento industrial, talleres mecánicos, montaje, instalación y manipulación de cargas, siempre que el peso de la carga y las condiciones de trabajo sean compatibles con la capacidad del equipo.

Su accionamiento manual permite elevar y posicionar componentes, equipos y elementos mecánicos sin utilizar alimentación eléctrica. La aplicación debe considerar el peso de la carga, el punto de suspensión y los elementos empleados para realizar la conexión.

¿Cuál es la diferencia entre un Tecle Manual de Cadena y un Tecle Rachet?

La principal diferencia se encuentra en el sistema de accionamiento. El Tecle Manual de Cadena utiliza una cadena de maniobra para activar su mecanismo de elevación, mientras que el Tecle Rachet utiliza una palanca para transmitir manualmente el movimiento al sistema interno.

Ambos corresponden a equipos mecánicos de izaje, pero su configuración, forma de accionamiento y aplicación pueden variar según el modelo, capacidad y condiciones de la maniobra.

¿Puedo levantar una carga de más de 2 toneladas con este Tecle Manual?

No. Una carga superior a 2,000 kg excede la capacidad nominal del Tecle Manual de Cadena de 2 Toneladas.

La capacidad nominal debe respetarse durante toda la operación. Si la carga supera los 2,000 kg, se debe seleccionar un equipo de izaje con una capacidad nominal correspondiente a la carga que será manipulada, considerando además las condiciones específicas de la maniobra.

¿Qué debo revisar antes de utilizar el Tecle Manual de 2 Toneladas?

Antes de utilizar el Tecle Manual de Cadena CODEMA de 2 Toneladas se debe inspeccionar el estado general del equipo y comprobar el funcionamiento de sus componentes principales.

La revisión debe considerar la cadena de carga, ganchos, seguros, mecanismo de freno, estructura y sistema de transmisión, además del peso de la carga y la capacidad del punto de suspensión. Cualquier deformación, desgaste, daño visible o funcionamiento irregular debe evaluarse antes de iniciar la operación.

¿Dónde se utiliza un Tecle Manual de Cadena de 2 Toneladas?

El Tecle Manual de Cadena de 2 Toneladas puede utilizarse en industria, manufactura, construcción, montaje, mantenimiento industrial, talleres mecánicos, almacenes y operaciones de manipulación de cargas.

Su utilización depende de las condiciones específicas de cada trabajo. El peso de la carga, el sistema de suspensión, los elementos de conexión, el espacio disponible y la capacidad nominal del equipo deben evaluarse antes de ejecutar la maniobra.
