    Tecle manual de cadena Codema para izaje de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Manual CODEMA

    Tecle Manual de Cadena CODEMA para Izaje de Cargas

    El tecle manual de cadena CODEMA es un equipo de izaje diseñado para la elevación, descenso y posicionamiento de cargas mediante accionamiento manual. Su mecanismo permite transmitir el movimiento de la cadena de mando hacia la cadena de carga para realizar operaciones de elevación de forma controlada.

    CODEMA Marca
    500 KG Capacidad
    CADENA Tipo
    ENGRANAJES Mecanismo
    MANUAL Operación
    ACERO Material
    JH-E Modelo
    IZAJE Aplicación
    FICHA TÉCNICA DE TECLE MANUAL DE CADENA CODEMA MANUAL DE INSTRUCCIONES DE TECLE DE CADENA CODEMA
    COTIZAR POR WHATSAPP

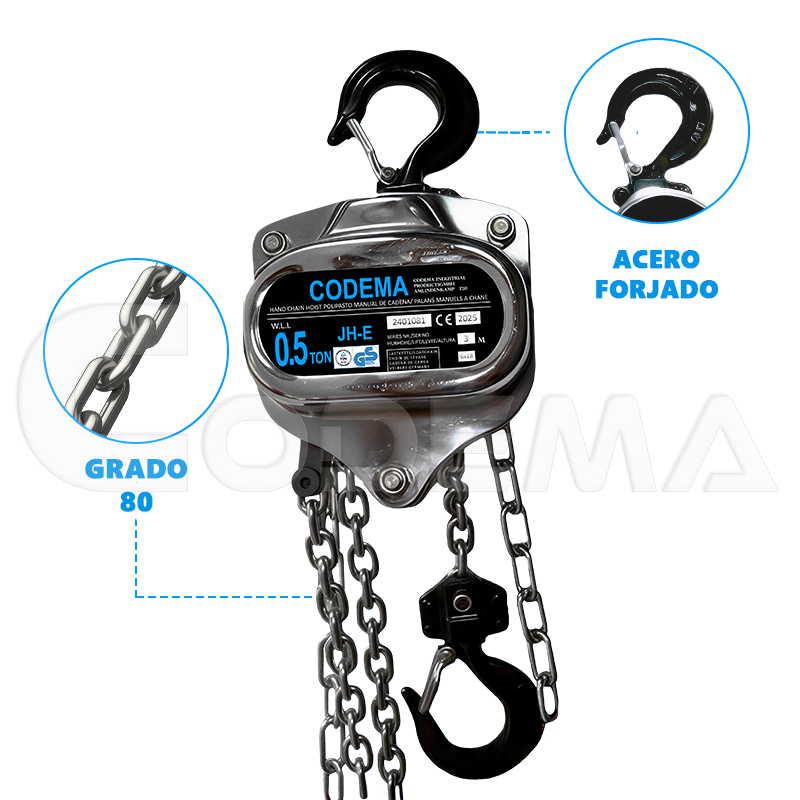

    Tecle Manual de Cadena CODEMA JH-E
    Tecle Manual de Cadena Vista 1 Tecle Manual de Cadena Vista 2

    Especificaciones Técnicas

    Descargar Ficha
    Marca CODEMA Modelo JH-E
    Tipo Tecle manual de cadena Fabricación Made in Germany
    Capacidad de línea 500 Kg a 20 toneladas Sistema de operación Manual
    Accionamiento Cadena de mando Sistema interno Engranajes de alta eficiencia
    Cadena de carga Acero aleado Grado 80 Cuerpo Acero de alta resistencia
    Gancho superior Acero aleado forjado Gancho inferior Acero aleado forjado
    Acabado Cromado Alimentación eléctrica No requiere

    ¿Qué es un Tecle Manual de Cadena?

    Un Tecle Manual de Cadena es un equipo mecánico utilizado para elevar, descender y posicionar cargas mediante el accionamiento manual de una cadena de mando. A diferencia de un polipasto eléctrico, no requiere alimentación eléctrica ni motor para generar el movimiento de elevación.

    El movimiento aplicado por el operador se transmite al mecanismo interno de elevación, que desplaza la cadena de carga y permite controlar el movimiento vertical de la carga.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Protección anticorrosión
    Estructura de acero endurecido

    01 — Gancho superior

    Elemento de conexión utilizado para sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

    FUNCIÓN: Conexión al punto de soporte o estructura.

    02 — Cadena de mando

    Cadena accionada manualmente por el operador para transmitir el movimiento hacia el mecanismo interno.

    FUNCIÓN: Accionamiento manual del sistema.

    03 — Cuerpo del tecle

    Carcasa que contiene y protege los componentes internos del mecanismo de elevación.

    FUNCIÓN: Protección y soporte del mecanismo.

    04 — Sistema de engranajes

    Conjunto mecánico encargado de transmitir el movimiento generado por la cadena de mando hacia el sistema de elevación.

    FUNCIÓN: Transmisión y reducción de fuerza.

    05 — Cadena de carga

    Cadena fabricada en acero aleado de alta resistencia bajo especificaciones Grado 80, destinada a soportar la carga durante la elevación.

    FUNCIÓN: Soporte e izaje de la carga.

    06 — Gancho inferior

    Elemento de conexión destinado a sujetar el elemento de carga durante la operación de elevación.

    FUNCIÓN: Sujeción directa de la carga.

    Características del Tecle Manual de cadena

    Descargar Ficha Técnica
    Detalle técnico

    Capacidad de carga del Tecle Manual de Cadena para izaje industrial

    El Tecle Manual de Cadena CODEMA está disponible en capacidades de 0,5 a 20 toneladas, según la configuración seleccionada. Este rango cubre operaciones de izaje, elevación, descenso y posicionamiento de cargas, desde trabajos de mantenimiento hasta aplicaciones industriales con cargas pesadas. La selección de capacidad debe realizarse de acuerdo con el peso de la carga, las condiciones de operación y la capacidad nominal indicada para cada modelo.

    01 Capacidad de carga del Tecle Manual de Cadena para izaje industrial
    02 Sistema de operación manual del Tecle para elevación de cargas
    03 Construcción del Tecle Manual en acero de alta resistencia
    04 Cadena de carga Grado 80 para elevación de cargas industriales
    05 Sistema de freno mecánico para control de cargas suspendidas

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba de carga Diámetro de Cadena Caídas Grado de Cadena Elevación de altura Peso Neto
    JH-E - 050 500 Kg 760 Kg 5 x 15 MM 1 G80 3 M 9.3 Kg
    JH-E - 100 1,000 Kg 1,190 Kg 6.18 MM 1 G80 3 M 12.2 Kg
    JH-E - 150 1,500 Kg 1,170 Kg 7 x 21 MM 1 G80 3 M 16.5 Kg
    JH-E - 200 2,000 Kg 2,290 Kg 8 x 24 MM 1 G80 3 M 19.5 Kg
    JH-E - 300 3,000 Kg 3,540 Kg 10 x 30 MM 1 G80 3 M 32 Kg
    JH-E - 500 5,000 Kg 5,700 Kg 10 x 30 MM 2 G80 3 M 43 Kg
    JH-E - 1000 10,000 Kg 11,900 Kg 10 x 30 MM 4 G80 3 M 80.7 Kg
    JH-E - 2000 20,000 Kg 22,900 Kg 10 x 30 MM 8 G80 3 M 172 Kg

    COMPARATIVA: TECLE MANUAL DE CADENA VS. TECLE RACHET

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tipo de equipo
    Tecle manual de cadena
    Polipasto de palanca
    Accionamiento
    Cadena de mano continua
    Palanca ergonómica y trinquete
    Capacidad
    500 kg a 20 t
    500 kg a 6 t
    Elevación estándar
    3.0 m
    1.5 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico automático
    Mecánico de disco
    Operación principal
    Elevación vertical de cargas
    Elevación, tensión y arrastre
    Espacio de trabajo
    Requiere altura para tiro
    Espacios reducidos / maniobras
    Peso (Mod. 500 kg)
    9.3 kg
    5.0 kg
    Fabricante
    CODEMA
    CODEMA

    Partes del Tecle Manual de Cadena CODEMA

    Estructura general y componentes principales del equipo de elevación

    Gancho superior
    Elemento de conexión que permite sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.
    01
    Cadena de mando
    Cadena accionada manualmente por el operador para transmitir el movimiento al mecanismo interno de elevación.
    02
    Cuerpo del tecle
    Carcasa que contiene y protege los componentes internos del mecanismo de elevación, incluyendo el sistema de transmisión.
    03
    Sistema de engranajes
    04
    Cadena de Carga
    Cadena fabricada en acero aleado de alta resistencia Grado 80, destinada a soportar la carga durante las operaciones de elevación.
    05
    Sistema de engranajes
    Conjunto mecánico encargado de transmitir el movimiento de la cadena de mando hacia el mecanismo de elevación, permitiendo desplazar la cadena de carga.
    06
    Gancho inferior
    Elemento de conexión destinado a sujetar la carga o el accesorio de conexión compatible durante la operación de elevación.

    ¿Dónde se utiliza el Tecle Manual de Cadena?

    Principales aplicaciones e industrias donde se requiere elevación, posicionamiento e izaje seguro de cargas.

    Industria Manufacturera

    Industria Manufacturera

    El Tecle Manual de Cadena se utiliza para elevar y posicionar maquinaria industrial, componentes mecánicos, moldes, motores y equipos de producción durante operaciones de ensamblaje, instalación y mantenimiento.

    Permite realizar maniobras de elevación y posicionamiento vertical desde puntos de suspensión compatibles, facilitando el montaje y desmontaje de componentes que requieren control durante su manipulación.

    Ensamblaje e Instalación Posicionamiento Vertical Montaje y Desmontaje
    Construcción

    Construcción

    En construcción, el Tecle Manual CODEMA se utiliza para el izaje de vigas, perfiles metálicos, tuberías, equipos, estructuras y materiales durante trabajos de montaje e instalación.

    Su accionamiento manual permite controlar la elevación de la carga desde un punto de suspensión adecuado, siempre respetando la capacidad nominal del equipo y las condiciones establecidas para la operación de izaje.

    Izaje de Vigas y Estructuras Tuberías y Materiales Montaje e Instalación
    Mantenimiento Industrial

    Mantenimiento Industrial

    El Tecle Manual de Cadena se emplea durante trabajos de mantenimiento para elevar y posicionar motores, bombas, reductores, válvulas, componentes mecánicos y equipos industriales.

    Es utilizado en operaciones de desmontaje, reparación, inspección, reemplazo e instalación de componentes, especialmente cuando se requiere levantar una carga desde un punto de soporte compatible.

    Motores y Bombas Desmontaje y Reparación Inspección y Reemplazo
    Talleres Mecánicos y Metalmecánicos

    Talleres Mecánicos y Metalmecánicos

    En talleres mecánicos y metalmecánicos, el Tecle Manual CODEMA permite manipular verticalmente motores, transmisiones, piezas mecanizadas, estructuras metálicas y maquinaria durante trabajos de reparación y montaje.

    Su aplicación facilita operaciones como desmontaje de motores, instalación de componentes, posicionamiento de piezas y montaje de conjuntos mecánicos, siempre dentro de la capacidad nominal del modelo seleccionado.

    Motores y Transmisiones Piezas Mecanizadas Ensamblaje Mecánico

    ¿Cómo funciona el Tecle Manual de Cadena?

    El Tecle Manual de Cadena CODEMA funciona mediante un sistema mecánico compuesto por cadena de mando, engranajes, mecanismo de elevación y cadena de carga.

    01

    Conexión al punto de suspensión

    Gancho de suspensión

    El gancho superior se conecta a un punto de suspensión, estructura o trolley compatible con la capacidad de la operación.

    Antes del izaje, se debe verificar que el punto de soporte y los elementos de conexión sean adecuados para el peso de la carga y la capacidad nominal del tecle.

    02

    Accionamiento de la cadena de mando

    Cadena de mando

    El operador acciona manualmente la cadena de mando, generando el movimiento que activa el mecanismo interno del Tecle Manual de Cadena.

    Este sistema permite transmitir la fuerza aplicada hacia el conjunto de engranajes sin requerir energía eléctrica.

    03

    Transmisión mecánica y elevación

    Sistema de engranajes

    El sistema de engranajes transmite el movimiento hacia el mecanismo de elevación, provocando el desplazamiento de la cadena de carga.

    El gancho inferior conectado a la carga asciende de forma vertical, permitiendo realizar operaciones de izaje, elevación y posicionamiento de cargas.

    04

    Descenso y posicionamiento de la carga

    Mecanismo de control

    El mecanismo del tecle permite controlar el descenso y posicionamiento vertical de la carga durante la maniobra.

    La operación debe mantenerse dentro de la capacidad nominal del modelo, utilizando un punto de suspensión y elementos de conexión compatibles con las condiciones del izaje.

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    CERTIFICACIÓN DE ENSAYOS
    Logo TÜV Rheinland

    TÜV RHEINLAND

    EVALUACIÓN DE CONFORMIDAD

    Ensayos técnicos de laboratorio aplicados a la resistencia estructural del tecle, evaluando la capacidad nominal de carga, la tensión de la cadena de acero aleado G-80 y la integridad mecánica de los ganchos forjados en caliente.

    MARCA DE SEGURIDAD
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    SEGURIDAD TÉCNICA ALEMANA

    Marca alemana de seguridad que certifica que el diseño mecánico, la carcasa cromada y el sistema de engranajes de alta eficiencia cumplen estrictamente con los estándares alemanes de protección en operaciones de izaje.

    CONFORMIDAD EUROPEA
    Logo Marcado CE

    NORMA CE

    CONFORMIDAD EUROPEA

    Declaración de conformidad europea que garantiza el cumplimiento del tecle manual de cadena con las directivas comunitarias de seguridad en maquinaria y equipos portátiles de elevación industrial.

    Tecle Manual de Cadena CODEMA

    Preguntas Frecuentes

    Tecle Manual de Cadena CODEMA

    ¿Qué es un tecle manual de cadena?
    Es un equipo mecánico utilizado para elevar, descender y posicionar cargas mediante el accionamiento manual de una cadena de mando.
    ¿Para qué sirve un tecle manual?
    Sirve para realizar operaciones de elevación e izaje de cargas en aplicaciones industriales, mantenimiento, montaje, construcción y talleres.
    ¿El tecle manual funciona con electricidad?
    No. El accionamiento se realiza manualmente mediante la cadena de mando y el mecanismo de elevación del equipo.
    ¿Qué capacidad tiene un Tecle Manual CODEMA?
    La capacidad depende del modelo. Debes verificar la capacidad nominal indicada en la ficha técnica correspondiente antes de realizar una operación de izaje.
    ¿Dónde se utiliza un tecle manual de cadena?
    Puede utilizarse en mantenimiento industrial, montaje, construcción, talleres e instalación de equipos, siempre que las condiciones de trabajo sean compatibles con las especificaciones del modelo.
    ¿Qué debo revisar antes de utilizar un tecle manual?
    Debes revisar el estado de la cadena, ganchos, pestillos, sistema de freno y demás componentes antes de utilizar el equipo.
    ¿Se puede superar la capacidad nominal?
    No. La carga nunca debe superar la capacidad nominal establecida por el fabricante para el modelo utilizado.
    ¿Cuál es la diferencia entre un tecle manual y un Tecle Rachet?
    El tecle manual de cadena utiliza una cadena de mando para accionar el mecanismo de elevación, mientras que el Tecle Rachet utiliza una palanca y un mecanismo de trinquete.
