Tecle manual de cadena Codema para izaje de carga

Stock Disponible Recojo e inventario inmediato

Producto CODEMA Documentación técnica del fabricante

Despachos a todo el Perú Cotiza tu Tecle Manual CODEMA

Tecle Manual de Cadena de 1.5 Toneladas para Levantamiento de Cargas

El Tecle Manual de Cadena CODEMA JH-E de 1.5 toneladas está diseñado para elevar, descender y posicionar cargas mediante accionamiento manual. Su sistema mecánico integra cadena de carga de acero aleado Grado 80, engranajes internos y freno mecánico automático para controlar el movimiento de la carga durante las maniobras de izaje.

CODEMA Marca

1.5 TON Capacidad

CADENA Tipo

AUTOMÁTICO Freno

MANUAL Operación

GRADO 80 Cadena

JH-E Modelo

IZAJE Aplicación

FICHA TÉCNICA DE TECLE MANUAL DE CADENA CODEMA 1.5 TON MANUAL DE INSTRUCCIONES DE TECLE DE CADENA CODEMA

COTIZAR POR WHATSAPP

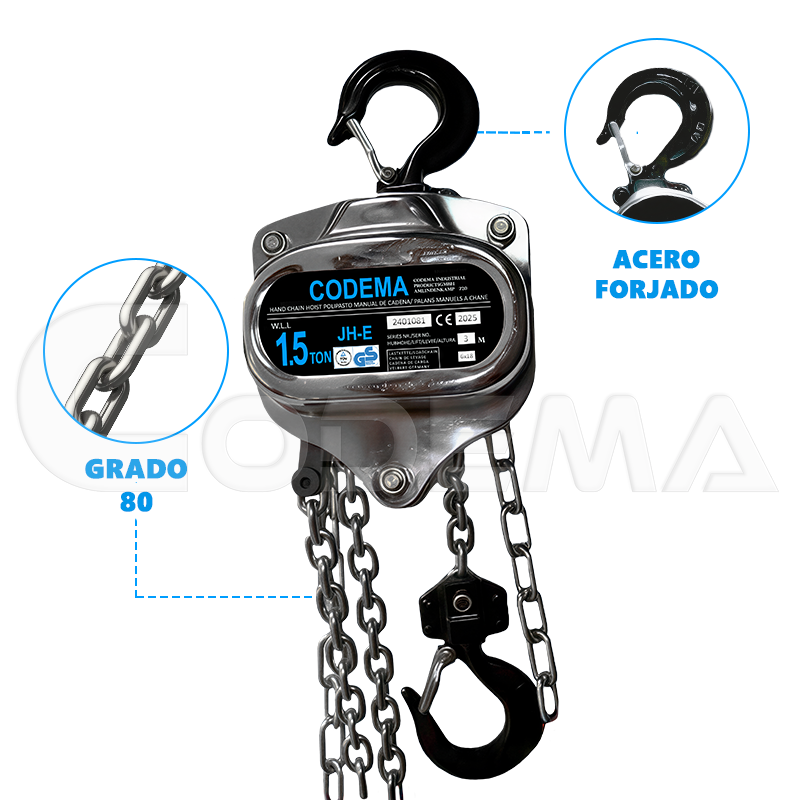

Tecle Manual de Cadena CODEMA JH-E 1.5 Toneladas

Tecle Manual de Cadena 1.5 Toneladas Vista 1

Tecle Manual de Cadena 1.5 Toneladas Vista 2

Especificaciones Técnicas de Tecle Manual de Cadena

Descargar Ficha

Marca	CODEMA	Modelo	JH-E
Tipo	Tecle manual de cadena	Fabricación	Made in Germany
Capacidad de línea	500 Kg a 20 toneladas	Sistema de operación	Manual
Accionamiento	Cadena de mando	Sistema interno	Engranajes de alta eficiencia
Cadena de carga	Acero aleado Grado 80	Cuerpo	Acero de alta resistencia
Gancho superior	Acero aleado forjado	Gancho inferior	Acero aleado forjado
Acabado	Cromado	Alimentación eléctrica	No requiere

¿Qué es un Tecle Manual de Cadena de 1.5 Toneladas?

Un Tecle Manual de Cadena de 1.5 toneladas es un equipo mecánico de izaje utilizado para elevar, descender y posicionar cargas mediante accionamiento manual. Su mecanismo transmite la fuerza aplicada por el operador hacia la cadena de carga para ejecutar movimientos verticales controlados.

El Tecle Manual CODEMA JH-E incorpora un sistema de engranajes que transforma el accionamiento de la cadena de mando en movimiento de elevación. Este mecanismo permite manipular cargas dentro de la capacidad nominal de 1.5 toneladas, sin utilizar energía eléctrica.

Cadena Grado 80

Ganchos de acero forjado

Freno mecánico de disco

Accionamiento manual

Protección anticorrosión

Estructura de acero endurecido

01 — Gancho superior

Elemento de conexión utilizado para sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

FUNCIÓN: Conexión al punto de soporte o estructura.

02 — Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento hacia el mecanismo interno.

FUNCIÓN: Accionamiento manual del sistema.

03 — Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación.

FUNCIÓN: Protección y soporte del mecanismo.

04 — Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento generado por la cadena de mando hacia el sistema de elevación.

FUNCIÓN: Transmisión y reducción de fuerza.

05 — Cadena de carga

Cadena fabricada en acero aleado de alta resistencia bajo especificaciones Grado 80, destinada a soportar la carga durante la elevación.

FUNCIÓN: Soporte e izaje de la carga.

06 — Gancho inferior

Elemento de conexión destinado a sujetar el elemento de carga durante la operación de elevación.

FUNCIÓN: Sujeción directa de la carga.

Características Técnicas del Tecle Manual de Cadena de 1.5 Toneladas

Descargar Ficha Técnica

Capacidad Nominal de 1.5 Toneladas

El Tecle Manual CODEMA JH-E tiene una capacidad nominal de 1.5 toneladas. Este valor establece la carga máxima indicada para las operaciones de elevación correspondientes al equipo. La capacidad debe considerarse junto con el peso real de la carga, el sistema de suspensión, los elementos de conexión y las condiciones de la maniobra. Nunca se debe superar la capacidad nominal de 1.5 Toneladas durante una operación de izaje.

01 Capacidad Nominal de 1.5 Toneladas

02 Accionamiento Manual por Cadena

03 Cadena de Carga de Acero Aleado Grado 80

04 Freno Mecánico Automático

05 Ganchos de Acero Aleado Forjado

06 Sistema de Transmisión por Engranajes

07 Construcción de Acero

¿Qué capacidad necesitas?

Datos Técnicos

Modelo	Capacidad	Prueba de carga	Diámetro de Cadena	Caídas	Grado de Cadena	Elevación de altura	Peso Neto
JH-E - 050	500 Kg	760 Kg	5 x 15 MM	1	G80	3 M	9.3 Kg
JH-E - 100	1,000 Kg	1,190 Kg	6.18 MM	1	G80	3 M	12.2 Kg
JH-E - 150	1,500 Kg	1,170 Kg	7 x 21 MM	1	G80	3 M	16.5 Kg
JH-E - 200	2,000 Kg	2,290 Kg	8 x 24 MM	1	G80	3 M	19.5 Kg
JH-E - 300	3,000 Kg	3,540 Kg	10 x 30 MM	1	G80	3 M	32 Kg
JH-E - 500	5,000 Kg	5,700 Kg	10 x 30 MM	2	G80	3 M	43 Kg
JH-E - 1000	10,000 Kg	11,900 Kg	10 x 30 MM	4	G80	3 M	80.7 Kg
JH-E - 2000	20,000 Kg	22,900 Kg	10 x 30 MM	8	G80	3 M	172 Kg

COMPARATIVA: TECLE MANUAL DE CADENA VS. TECLE RACHET

Tecle Manual
(Cadena)

Tecle Rachet
(Palanca)

Tipo de equipo

Tecle manual de cadena

Polipasto de palanca

Accionamiento

Cadena de mano continua

Palanca ergonómica y trinquete

Capacidad

500 kg a 20 t

500 kg a 6 t

Elevación estándar

3.0 m

1.5 m

Sistema de cadena

Carga G-80 galvanizada

Sistema de freno

Mecánico automático

Mecánico de disco

Operación principal

Elevación vertical de cargas

Elevación, tensión y arrastre

Espacio de trabajo

Requiere altura para tiro

Espacios reducidos / maniobras

Peso (Mod. 500 kg)

9.3 kg

5.0 kg

Fabricante

CODEMA

Partes del Tecle Manual de Cadena CODEMA

Estructura general y componentes principales del equipo de elevación

Gancho superior

Elemento de conexión que permite sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

01

Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento al mecanismo interno de elevación.

02

Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación, incluyendo el sistema de transmisión.

03

04

Cadena de Carga

Cadena fabricada en acero aleado de alta resistencia Grado 80, destinada a soportar la carga durante las operaciones de elevación.

05

Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento de la cadena de mando hacia el mecanismo de elevación, permitiendo desplazar la cadena de carga.

06

Gancho inferior

Elemento de conexión destinado a sujetar la carga o el accesorio de conexión compatible durante la operación de elevación.

¿Dónde se utiliza el Tecle Manual de Cadena?

Principales aplicaciones e industrias donde se requiere elevación, posicionamiento e izaje seguro de cargas.

Industria Manufacturera

El Tecle Manual de Cadena se utiliza para elevar y posicionar maquinaria industrial, componentes mecánicos, moldes, motores y equipos de producción durante operaciones de ensamblaje, instalación y mantenimiento.

Permite realizar maniobras de elevación y posicionamiento vertical desde puntos de suspensión compatibles, facilitando el montaje y desmontaje de componentes que requieren control durante su manipulación.

Ensamblaje e Instalación Posicionamiento Vertical Montaje y Desmontaje

Construcción

En construcción, el Tecle Manual CODEMA se utiliza para el izaje de vigas, perfiles metálicos, tuberías, equipos, estructuras y materiales durante trabajos de montaje e instalación.

Su accionamiento manual permite controlar la elevación de la carga desde un punto de suspensión adecuado, siempre respetando la capacidad nominal del equipo y las condiciones establecidas para la operación de izaje.

Izaje de Vigas y Estructuras Tuberías y Materiales Montaje e Instalación

Mantenimiento Industrial

El Tecle Manual de Cadena se emplea durante trabajos de mantenimiento para elevar y posicionar motores, bombas, reductores, válvulas, componentes mecánicos y equipos industriales.

Es utilizado en operaciones de desmontaje, reparación, inspección, reemplazo e instalación de componentes, especialmente cuando se requiere levantar una carga desde un punto de soporte compatible.

Motores y Bombas Desmontaje y Reparación Inspección y Reemplazo

Talleres Mecánicos y Metalmecánicos

En talleres mecánicos y metalmecánicos, el Tecle Manual CODEMA permite manipular verticalmente motores, transmisiones, piezas mecanizadas, estructuras metálicas y maquinaria durante trabajos de reparación y montaje.

Su aplicación facilita operaciones como desmontaje de motores, instalación de componentes, posicionamiento de piezas y montaje de conjuntos mecánicos, siempre dentro de la capacidad nominal del modelo seleccionado.

Motores y Transmisiones Piezas Mecanizadas Ensamblaje Mecánico

¿Cómo Funciona el Tecle Manual de Cadena de 1.5 Toneladas?

El Tecle Manual de Cadena CODEMA JH-E de 1.5 toneladas funciona mediante un sistema mecánico accionado manualmente que transforma la fuerza aplicada sobre la cadena de mando en movimiento de la cadena de carga.

01

Conexión del Tecle al Punto de Suspensión

Gancho superior

El gancho superior del Tecle Manual CODEMA JH-E se conecta al punto de suspensión seleccionado para la maniobra.

El punto de suspensión debe contar con una capacidad compatible con la carga y con las fuerzas generadas durante la operación de izaje.

02

Conexión de la Carga

Gancho inferior

El gancho inferior se conecta al elemento utilizado para sujetar la carga, como un accesorio de izaje compatible con la maniobra.

La carga debe quedar correctamente centrada y asegurada antes de aplicar fuerza sobre la cadena de mando.

03

Accionamiento Manual de la Cadena

Cadena de mando

El operador acciona la cadena de mando para iniciar el movimiento del mecanismo interno.

La fuerza aplicada sobre la cadena activa el sistema de transmisión y genera el desplazamiento progresivo de la cadena de carga.

04

Elevación de la Carga

Cadena de carga

Al accionar la cadena de mando en el sentido correspondiente, la cadena de carga se desplaza y eleva progresivamente la carga.

La elevación debe ejecutarse de manera controlada, manteniendo la carga dentro de la capacidad nominal de 1.5 toneladas.

NORMATIVA Y CERTIFICACIONES

Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

CERTIFICACIÓN DE ENSAYOS

TÜV RHEINLAND

EVALUACIÓN DE CONFORMIDAD

Ensayos técnicos de laboratorio aplicados a la resistencia estructural del tecle, evaluando la capacidad nominal de carga, la tensión de la cadena de acero aleado G-80 y la integridad mecánica de los ganchos forjados en caliente.

MARCA DE SEGURIDAD

GS (GEPRÜFTE SICHERHEIT)

SEGURIDAD TÉCNICA ALEMANA

Marca alemana de seguridad que certifica que el diseño mecánico, la carcasa cromada y el sistema de engranajes de alta eficiencia cumplen estrictamente con los estándares alemanes de protección en operaciones de izaje.

CONFORMIDAD EUROPEA

NORMA CE

CONFORMIDAD EUROPEA

Declaración de conformidad europea que garantiza el cumplimiento del tecle manual de cadena con las directivas comunitarias de seguridad en maquinaria y equipos portátiles de elevación industrial.

Tecle Manual de Cadena 1.5 Toneladas CODEMA JH-E

Preguntas Frecuentes

Tecle Manual de Cadena de 1.5 Toneladas CODEMA JH-E

¿Cuánto peso puede levantar un Tecle Manual de Cadena de 1.5 Toneladas?

El Tecle Manual de Cadena CODEMA JH-E de 1.5 toneladas tiene una capacidad nominal de 1,500 kg. La carga suspendida debe mantenerse dentro de este límite y la maniobra debe ejecutarse considerando el sistema de suspensión, los accesorios de conexión y las condiciones de trabajo.

¿El Tecle Manual de Cadena de 1.5 Toneladas necesita electricidad?

No. El Tecle Manual de Cadena CODEMA JH-E funciona mediante accionamiento manual por cadena y utiliza un mecanismo de transmisión por engranajes para ejecutar el movimiento de elevación y descenso. No requiere alimentación eléctrica para su funcionamiento.

¿Qué tipo de cadena utiliza el Tecle Manual de Cadena CODEMA JH-E?

El Tecle Manual CODEMA JH-E de 1.5 toneladas incorpora una cadena de carga de acero aleado Grado 80, destinada a transmitir la fuerza mecánica durante las operaciones de elevación y descenso de cargas dentro de la capacidad nominal del equipo.

¿Qué sistema de freno tiene el Tecle Manual de 1.5 Toneladas?

El equipo incorpora un freno mecánico automático con discos de fricción. Este mecanismo interviene durante la operación para controlar la detención del sistema y mantener la carga en la posición correspondiente durante la maniobra, de acuerdo con las condiciones de operación del fabricante.

¿Para qué se utiliza un Tecle Manual de Cadena de 1.5 Toneladas?

El Tecle Manual de Cadena de 1.5 toneladas se utiliza para elevar, descender y posicionar cargas de hasta 1,500 kg en operaciones de mantenimiento industrial, montaje de maquinaria, construcción, manufactura, talleres metalmecánicos, almacenes y manipulación de componentes.

¿Cuál es la capacidad del Tecle Manual CODEMA JH-E?

El Tecle Manual de Cadena CODEMA JH-E tiene una capacidad nominal de 1.5 toneladas, equivalente a 1,500 kg. Esta capacidad establece el límite máximo de carga para la configuración especificada del equipo y no debe superarse durante la operación.

¿De qué material están fabricados los ganchos del Tecle Manual CODEMA?

Los ganchos superior e inferior del Tecle Manual CODEMA JH-E están fabricados en acero aleado forjado. Estos componentes conectan el equipo con el punto de suspensión y con la carga durante las operaciones de izaje.

¿Cómo seleccionar la capacidad de un Tecle Manual de Cadena?

La capacidad del tecle debe seleccionarse según el peso de la carga, el punto de suspensión, los accesorios de conexión, la configuración de la maniobra y las condiciones del área de trabajo. Para el CODEMA JH-E de 1.5 toneladas, la carga no debe superar los 1,500 kg establecidos como capacidad nominal.

¿El Tecle Manual JH-E sirve para elevar y posicionar cargas?

Sí. El Tecle Manual de Cadena CODEMA JH-E de 1.5 toneladas está diseñado para ejecutar operaciones manuales de elevación, descenso y posicionamiento de cargas dentro de su capacidad nominal. La carga debe permanecer correctamente conectada y controlada durante toda la maniobra.

¿Qué se debe revisar antes de utilizar un Tecle Manual de Cadena?

Antes de operar el Tecle Manual CODEMA JH-E, se debe inspeccionar la cadena de carga, ganchos, freno mecánico, mecanismo de transmisión, conexiones, identificación del equipo y estado general. También se debe comprobar que la carga no supere los 1,500 kg y que el punto de suspensión y los accesorios utilizados sean compatibles con la maniobra.
