    Tecle manual de cadena Codema para izaje de carga
    Stock Disponible Recojo e inventario inmediato
    Producto CODEMA Documentación técnica del fabricante
    Despachos a todo el Perú Cotiza tu Tecle Manual CODEMA

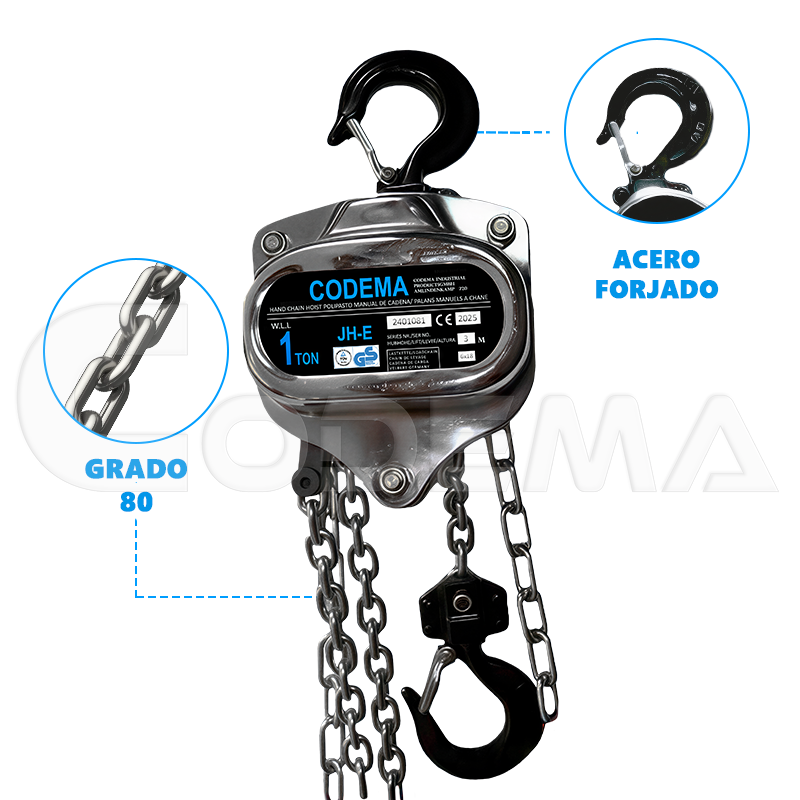

    Tecle Manual de Cadena CODEMA JH-E de 1 Tonelada

    El Tecle Manual de Cadena CODEMA JH-E de 1 tonelada está destinado al izaje, elevación, descenso y posicionamiento vertical de cargas en operaciones industriales. Su accionamiento manual transmite la fuerza mediante un sistema mecánico de engranajes y cadena, sin requerir alimentación eléctrica.

    El Tecle Manual CODEMA JH-E incorpora cadena de carga de acero aleado G80, ganchos de acero aleado forjado y un mecanismo de freno mecánico para el control de la carga durante las operaciones de elevación y descenso.

    CODEMA Marca
    1 TONELADA Capacidad
    CADENA Tipo
    ENGRANAJES Mecanismo
    MANUAL Operación
    ACERO G80 Material
    JH-E Modelo
    IZAJE Aplicación
    FICHA TÉCNICA DE TECLE MANUAL DE CADENA CODEMA MANUAL DE INSTRUCCIONES DE TECLE DE CADENA CODEMA
    COTIZAR POR WHATSAPP
    Tecle Manual de Cadena CODEMA JH-E de 1 Tonelada
    Tecle Manual de Cadena Vista 1 Tecle Manual de Cadena Vista 2

    Especificaciones Técnicas del Tecle Manual de Cadena

    Descargar Ficha
    Marca CODEMA Modelo JH-E
    Tipo Tecle manual de cadena Fabricación Made in Germany
    Capacidad de línea 500 Kg a 20 toneladas Sistema de operación Manual
    Accionamiento Cadena de mando Sistema interno Engranajes de alta eficiencia
    Cadena de carga Acero aleado Grado 80 Cuerpo Acero de alta resistencia
    Gancho superior Acero aleado forjado Gancho inferior Acero aleado forjado
    Acabado Cromado Alimentación eléctrica No requiere

    ¿QUÉ ES UN TECLE MANUAL DE CADENA DE 1 TONELADA?

    El Tecle Manual de Cadena de 1 Tonelada es un equipo mecánico de izaje utilizado para elevar, descender y posicionar verticalmente cargas. El equipo debe operar dentro de su capacidad nominal y conforme a las condiciones de uso establecidas por el fabricante.

    El Tecle Manual de Cadena CODEMA JH-E de 1 tonelada funciona mediante accionamiento manual de la cadena de mando. El movimiento generado se transmite a través del sistema de engranajes hasta el mecanismo de elevación, que desplaza la cadena de carga para elevar o descender la carga suspendida.

    Cadena Grado 80
    Ganchos de acero forjado
    Freno mecánico de disco
    Accionamiento manual
    Protección anticorrosión
    Estructura de acero endurecido

    01 — Gancho superior

    Elemento de conexión utilizado para sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

    FUNCIÓN: Conexión al punto de soporte o estructura.

    02 — Cadena de mando

    Cadena accionada manualmente por el operador para transmitir el movimiento hacia el mecanismo interno.

    FUNCIÓN: Accionamiento manual del sistema.

    03 — Cuerpo del tecle

    Carcasa que contiene y protege los componentes internos del mecanismo de elevación.

    FUNCIÓN: Protección y soporte del mecanismo.

    04 — Sistema de engranajes

    Conjunto mecánico encargado de transmitir el movimiento generado por la cadena de mando hacia el sistema de elevación.

    FUNCIÓN: Transmisión y reducción de fuerza.

    05 — Cadena de carga

    Cadena fabricada en acero aleado de alta resistencia bajo especificaciones Grado 80, destinada a soportar la carga durante la elevación.

    FUNCIÓN: Soporte e izaje de la carga.

    06 — Gancho inferior

    Elemento de conexión destinado a sujetar el elemento de carga durante la operación de elevación.

    FUNCIÓN: Sujeción directa de la carga.

    CARACTERÍSTICAS TÉCNICAS DEL TECLE MANUAL DE CADENA DE 1 TONELADA

    Descargar Ficha Técnica
    Detalle técnico

    Capacidad nominal de 1 Tonelada

    El Tecle Manual CODEMA JH-E de 1 tonelada tiene una capacidad nominal de 1,000 kg, correspondiente a la carga máxima establecida para esta configuración del equipo. La capacidad nominal debe respetarse durante toda la operación de izaje. Antes de elevar una carga, es necesario conocer su peso y verificar que no supere la capacidad indicada para el Tecle Manual de Cadena de 1 tonelada. La selección de la capacidad también debe considerar el sistema de suspensión, los elementos de conexión y las condiciones en las que se realizará la elevación.

    01 Capacidad nominal de 1 Tonelada
    02 Accionamiento manual
    03 Cadena de carga G80
    04 Ganchos de acero aleado forjado
    05 Sistema de transmisión mediante engranajes
    06 Freno mecánico
    07 Configuración para izaje y elevación vertical

    ¿Qué capacidad necesitas?

    Datos Técnicos

    Modelo Capacidad Prueba de carga Diámetro de Cadena Caídas Grado de Cadena Elevación de altura Peso Neto
    JH-E - 050 500 Kg 760 Kg 5 x 15 MM 1 G80 3 M 9.3 Kg
    JH-E - 100 1,000 Kg 1,190 Kg 6.18 MM 1 G80 3 M 12.2 Kg
    JH-E - 150 1,500 Kg 1,170 Kg 7 x 21 MM 1 G80 3 M 16.5 Kg
    JH-E - 200 2,000 Kg 2,290 Kg 8 x 24 MM 1 G80 3 M 19.5 Kg
    JH-E - 300 3,000 Kg 3,540 Kg 10 x 30 MM 1 G80 3 M 32 Kg
    JH-E - 500 5,000 Kg 5,700 Kg 10 x 30 MM 2 G80 3 M 43 Kg
    JH-E - 1000 10,000 Kg 11,900 Kg 10 x 30 MM 4 G80 3 M 80.7 Kg
    JH-E - 2000 20,000 Kg 22,900 Kg 10 x 30 MM 8 G80 3 M 172 Kg

    COMPARATIVA: TECLE MANUAL DE CADENA VS. TECLE RACHET

    Tecle Manual CODEMA JH-E

    Tecle Manual
    (Cadena)

    Tecle Rachet CODEMA JH-M

    Tecle Rachet
    (Palanca)

    Tipo de equipo
    Tecle manual de cadena
    Polipasto de palanca
    Accionamiento
    Cadena de mano continua
    Palanca ergonómica y trinquete
    Capacidad
    500 kg a 20 t
    500 kg a 6 t
    Elevación estándar
    3.0 m
    1.5 m
    Sistema de cadena
    Carga G-80 galvanizada
    Carga G-80 galvanizada
    Sistema de freno
    Mecánico automático
    Mecánico de disco
    Operación principal
    Elevación vertical de cargas
    Elevación, tensión y arrastre
    Espacio de trabajo
    Requiere altura para tiro
    Espacios reducidos / maniobras
    Peso (Mod. 500 kg)
    9.3 kg
    5.0 kg
    Fabricante
    CODEMA
    CODEMA

    Partes del Tecle Manual de Cadena CODEMA

    Estructura general y componentes principales del equipo de elevación

    Gancho superior
    Elemento de conexión que permite sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.
    01
    Cadena de mando
    Cadena accionada manualmente por el operador para transmitir el movimiento al mecanismo interno de elevación.
    02
    Cuerpo del tecle
    Carcasa que contiene y protege los componentes internos del mecanismo de elevación, incluyendo el sistema de transmisión.
    03
    Sistema de engranajes
    04
    Cadena de Carga
    Cadena fabricada en acero aleado de alta resistencia Grado 80, destinada a soportar la carga durante las operaciones de elevación.
    05
    Sistema de engranajes
    Conjunto mecánico encargado de transmitir el movimiento de la cadena de mando hacia el mecanismo de elevación, permitiendo desplazar la cadena de carga.
    06
    Gancho inferior
    Elemento de conexión destinado a sujetar la carga o el accesorio de conexión compatible durante la operación de elevación.

    ¿Dónde se utiliza el Tecle Manual de Cadena?

    Principales aplicaciones e industrias donde se requiere elevación, posicionamiento e izaje seguro de cargas.

    Industria Manufacturera

    Industria Manufacturera

    El Tecle Manual de Cadena se utiliza para elevar y posicionar maquinaria industrial, componentes mecánicos, moldes, motores y equipos de producción durante operaciones de ensamblaje, instalación y mantenimiento.

    Permite realizar maniobras de elevación y posicionamiento vertical desde puntos de suspensión compatibles, facilitando el montaje y desmontaje de componentes que requieren control durante su manipulación.

    Ensamblaje e Instalación Posicionamiento Vertical Montaje y Desmontaje
    Construcción

    Construcción

    En construcción, el Tecle Manual CODEMA se utiliza para el izaje de vigas, perfiles metálicos, tuberías, equipos, estructuras y materiales durante trabajos de montaje e instalación.

    Su accionamiento manual permite controlar la elevación de la carga desde un punto de suspensión adecuado, siempre respetando la capacidad nominal del equipo y las condiciones establecidas para la operación de izaje.

    Izaje de Vigas y Estructuras Tuberías y Materiales Montaje e Instalación
    Mantenimiento Industrial

    Mantenimiento Industrial

    El Tecle Manual de Cadena se emplea durante trabajos de mantenimiento para elevar y posicionar motores, bombas, reductores, válvulas, componentes mecánicos y equipos industriales.

    Es utilizado en operaciones de desmontaje, reparación, inspección, reemplazo e instalación de componentes, especialmente cuando se requiere levantar una carga desde un punto de soporte compatible.

    Motores y Bombas Desmontaje y Reparación Inspección y Reemplazo
    Talleres Mecánicos y Metalmecánicos

    Talleres Mecánicos y Metalmecánicos

    En talleres mecánicos y metalmecánicos, el Tecle Manual CODEMA permite manipular verticalmente motores, transmisiones, piezas mecanizadas, estructuras metálicas y maquinaria durante trabajos de reparación y montaje.

    Su aplicación facilita operaciones como desmontaje de motores, instalación de componentes, posicionamiento de piezas y montaje de conjuntos mecánicos, siempre dentro de la capacidad nominal del modelo seleccionado.

    Motores y Transmisiones Piezas Mecanizadas Ensamblaje Mecánico

    ¿Cómo funciona el Tecle Manual de Cadena de 1 Tonelada?

    El Tecle Manual de Cadena CODEMA JH-E de 1 tonelada funciona mediante accionamiento manual de la cadena de mando, que transmite el movimiento a través de un sistema mecánico de engranajes para generar la elevación y el descenso vertical de cargas.

    01

    Conexión al punto de suspensión

    Gancho de suspensión

    El gancho superior del Tecle Manual de Cadena CODEMA JH-E se conecta al punto de suspensión, estructura de soporte o trolley compatible con la capacidad del equipo y las condiciones de la operación.

    Antes del izaje se debe verificar que el punto de suspensión, los elementos de conexión y la carga sean compatibles con una capacidad nominal de 1,000 kg.

    02

    Accionamiento de la cadena de mando

    Cadena de mando

    El operador acciona manualmente la cadena de mando para generar el movimiento necesario para la elevación o el descenso de la carga.

    El Tecle Manual de Cadena de 1 Tonelada no requiere alimentación eléctrica para su funcionamiento, ya que la transmisión del movimiento se realiza mediante el sistema mecánico interno del equipo.

    03

    Transmisión mediante el sistema de engranajes

    Sistema de engranajes

    El movimiento generado por la cadena de mando se transmite hacia el sistema de engranajes del tecle, que acciona el mecanismo encargado de desplazar la cadena de carga.

    Este sistema transforma el accionamiento manual en movimiento controlado de elevación y descenso, permitiendo operar cargas suspendidas dentro de la capacidad nominal del CODEMA JH-E de 1 tonelada.

    04

    Elevación de la carga

    Mecanismo de elevación

    El mecanismo de elevación desplaza la cadena de carga de acero aleado G80, provocando el ascenso del gancho inferior y de la carga suspendida.

    La elevación debe realizarse de forma vertical, sin superar la capacidad nominal de 1,000 kg ni someter el equipo a condiciones de operación distintas a las establecidas por el fabricante.

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    CERTIFICACIÓN DE ENSAYOS
    Logo TÜV Rheinland

    TÜV RHEINLAND

    EVALUACIÓN DE CONFORMIDAD

    Ensayos técnicos de laboratorio aplicados a la resistencia estructural del tecle, evaluando la capacidad nominal de carga, la tensión de la cadena de acero aleado G-80 y la integridad mecánica de los ganchos forjados en caliente.

    MARCA DE SEGURIDAD
    Logo GS Geprüfte Sicherheit

    GS (GEPRÜFTE SICHERHEIT)

    SEGURIDAD TÉCNICA ALEMANA

    Marca alemana de seguridad que certifica que el diseño mecánico, la carcasa cromada y el sistema de engranajes de alta eficiencia cumplen estrictamente con los estándares alemanes de protección en operaciones de izaje.

    CONFORMIDAD EUROPEA
    Logo Marcado CE

    NORMA CE

    CONFORMIDAD EUROPEA

    Declaración de conformidad europea que garantiza el cumplimiento del tecle manual de cadena con las directivas comunitarias de seguridad en maquinaria y equipos portátiles de elevación industrial.

    Tecle Manual de Cadena CODEMA JH-E 1 Tonelada

    Preguntas Frecuentes

    Tecle Manual de Cadena CODEMA JH-E - 1 Tonelada

    ¿Cuánto peso puede levantar un Tecle Manual de Cadena de 1 Tonelada?
    El Tecle Manual de Cadena CODEMA JH-E de 1 tonelada tiene una capacidad nominal de 1,000 kg. La carga suspendida no debe superar esta capacidad ni las condiciones de operación establecidas por el fabricante.
    ¿El Tecle Manual de Cadena de 1 Tonelada necesita electricidad?
    No. El Tecle Manual de Cadena CODEMA JH-E funciona mediante el accionamiento manual de la cadena de mando. El sistema mecánico de engranajes transmite el movimiento al mecanismo de elevación sin requerir alimentación eléctrica.
    ¿Qué cadena utiliza el Tecle Manual CODEMA JH-E?
    El Tecle Manual de Cadena de 1 Tonelada utiliza una cadena de carga de acero aleado G80 para las operaciones de elevación vertical. La cadena debe mantenerse en condiciones adecuadas y revisarse antes de realizar operaciones de izaje.
    ¿Para qué sirve un Tecle Manual de Cadena de 1 Tonelada?
    El Tecle Manual de Cadena de 1 Tonelada se utiliza para elevar, descender y posicionar verticalmente cargas de hasta 1,000 kg. Su aplicación incluye operaciones de izaje, mantenimiento industrial, montaje de equipos y manipulación vertical de componentes dentro de la capacidad nominal del equipo.
    ¿Dónde se puede utilizar un Tecle Manual de Cadena de 1 Tonelada?
    El Tecle Manual CODEMA JH-E de 1 tonelada puede utilizarse en mantenimiento industrial, construcción, talleres mecánicos y metalmecánicos, montaje de maquinaria, almacenes y áreas de mantenimiento, siempre que la carga, el punto de suspensión y las condiciones de trabajo sean compatibles con las especificaciones del equipo.
    ¿Cómo funciona un Tecle Manual de Cadena?
    El operador acciona manualmente la cadena de mando. Este movimiento se transmite mediante el sistema mecánico de engranajes hasta el mecanismo de elevación, que desplaza la cadena de carga y permite elevar o descender la carga suspendida mediante el gancho inferior.
    ¿El Tecle Manual de Cadena puede mover cargas horizontalmente?
    El Tecle Manual de Cadena está diseñado principalmente para elevación, descenso y posicionamiento vertical. El desplazamiento horizontal de una carga requiere un trolley o sistema de traslación compatible con el tecle y con la capacidad de la operación.
    ¿Cómo elegir un Tecle Manual de Cadena de 1 Tonelada?
    Para seleccionar un Tecle Manual de Cadena de 1 Tonelada se debe verificar el peso real de la carga, la capacidad nominal de 1,000 kg, la altura de elevación requerida, el punto de suspensión, el recorrido de la cadena, las condiciones del área de trabajo y las especificaciones técnicas del modelo.
    ¿Qué se debe revisar antes de utilizar el Tecle Manual de Cadena?
    Antes de realizar una operación de izaje se deben revisar la cadena de carga, cadena de mando, ganchos, pestillos, cuerpo del equipo, conexiones y mecanismo de elevación. También se debe confirmar que la carga no supere los 1,000 kg de capacidad nominal y que el punto de suspensión soporte las cargas previstas.
    ¿Qué mantenimiento requiere un Tecle Manual de Cadena?
    El mantenimiento del Tecle Manual de Cadena CODEMA JH-E debe realizarse conforme a las instrucciones del fabricante. Las tareas pueden incluir inspección de componentes, limpieza, lubricación cuando corresponda y revisión del desgaste, deformación, corrosión o daños en los elementos sometidos a carga.
    ¿Cuál es la diferencia entre un Tecle Manual de Cadena y un Tecle Rachet?
    El Tecle Manual de Cadena CODEMA JH-E utiliza una cadena de mando para accionar el mecanismo de elevación, mientras que el Tecle Rachet CODEMA JH-M utiliza una palanca de accionamiento. Ambos funcionan manualmente, pero emplean mecanismos de accionamiento diferentes y pueden tener aplicaciones específicas según la operación de izaje, tensión o posicionamiento.
    ¿El Tecle Manual de Cadena de 1 Tonelada puede utilizarse para cargas de menor peso?
    Sí. Una carga inferior a 1,000 kg puede encontrarse dentro de la capacidad nominal del equipo, siempre que la operación cumpla las especificaciones del fabricante y las condiciones de seguridad correspondientes. La carga debe estar correctamente conectada y alineada con el eje de elevación.
