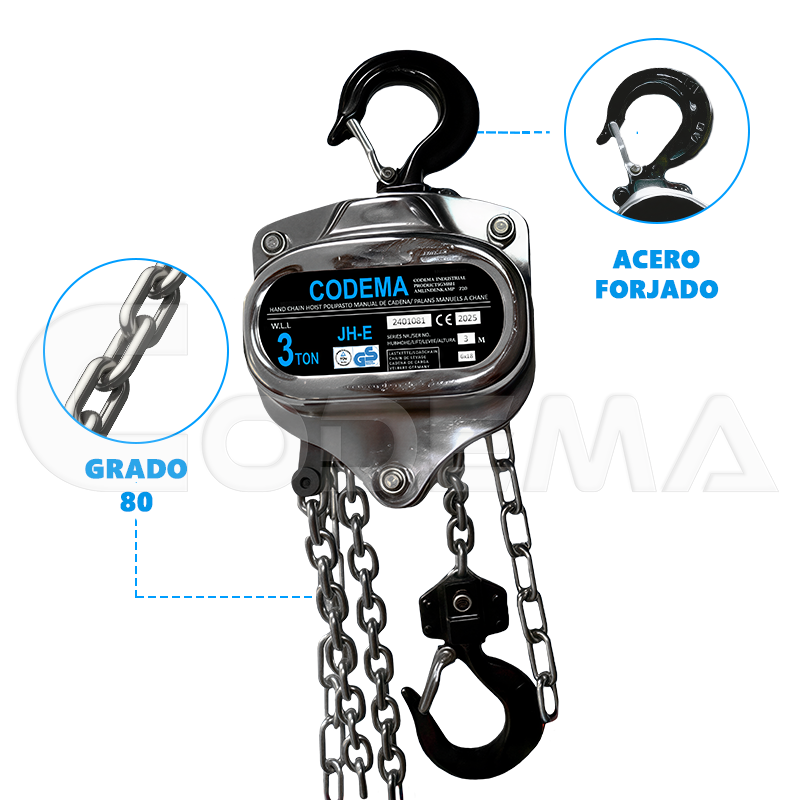

Tecle Manual de Cadena CODEMA de 3 Toneladas

Name: Tecle Manual de Cadena CODEMA de 3 Toneladas
Brand: CODEMA
Availability: InStock

El Tecle Manual de Cadena CODEMA de 3 Toneladas es un equipo de elevación industrial con capacidad nominal de 3,000 kg, utilizado para el izaje, levantamiento y posicionamiento de cargas pesadas en talleres, almacenes, construcción, mantenimiento industrial y operaciones de montaje.

Su accionamiento manual mediante cadena permite operar el mecanismo de elevación sin alimentación eléctrica. El sistema integra transmisión mecánica, cadena de carga, ganchos de conexión y mecanismo de freno, componentes orientados al control de la carga durante las maniobras de elevación.

CODEMA Marca

3 TON Capacidad

CADENA Tipo

ENGRANAJES Mecanismo

MANUAL Operación

ACERO Material

JH-E Modelo

IZAJE Aplicación

FICHA TÉCNICA DE TECLE MANUAL DE CADENA CODEMA MANUAL DE INSTRUCCIONES DE TECLE DE CADENA CODEMA

COTIZAR POR WHATSAPP

Tecle Manual de Cadena CODEMA 3 Toneladas

Especificaciones Técnicas

Descargar Ficha

Marca	CODEMA	Modelo	JH-E
Tipo	Tecle manual de cadena	Fabricación	Made in Germany
Capacidad de línea	500 Kg a 20 toneladas	Sistema de operación	Manual
Accionamiento	Cadena de mando	Sistema interno	Engranajes de alta eficiencia
Cadena de carga	Acero aleado Grado 80	Cuerpo	Acero de alta resistencia
Gancho superior	Acero aleado forjado	Gancho inferior	Acero aleado forjado
Acabado	Cromado	Alimentación eléctrica	No requiere

¿Qué es un Tecle Manual de Cadena de 3 Toneladas?

Un Tecle Manual de Cadena de 3 Toneladas es un equipo mecánico de elevación e izaje de cargas con capacidad nominal de 3,000 kg. Su mecanismo de accionamiento manual mediante cadena transmite el movimiento al sistema de engranajes para levantar, descender y posicionar cargas pesadas de forma controlada.

A diferencia de un polipasto eléctrico, el tecle manual no requiere alimentación eléctrica para ejecutar la elevación. El operador acciona la cadena manual, activando el sistema mecánico que transmite la fuerza hacia la cadena de carga y el conjunto de elevación.

Capacidad de 3 Toneladas

Cadena Grado 80

Ganchos de acero forjado

Freno mecánico de disco

Accionamiento manual

Estructura de acero endurecido

01 — Gancho superior

Elemento de conexión utilizado para sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

FUNCIÓN: Conexión al punto de soporte o estructura.

02 — Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento hacia el mecanismo interno.

FUNCIÓN: Accionamiento manual del sistema.

03 — Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación.

FUNCIÓN: Protección y soporte del mecanismo.

04 — Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento generado por la cadena de mando hacia el sistema de elevación.

FUNCIÓN: Transmisión y reducción de fuerza.

05 — Cadena de carga

Cadena fabricada en acero aleado de alta resistencia bajo especificaciones Grado 80, destinada a soportar la carga durante la elevación.

FUNCIÓN: Soporte e izaje de la carga.

06 — Gancho inferior

Elemento de conexión destinado a sujetar el elemento de carga durante la operación de elevación.

FUNCIÓN: Sujeción directa de la carga.

Características Técnicas del Tecle Manual de Cadena de 3 Toneladas

Descargar Ficha Técnica

Capacidad nominal de 3,000 kg

El Tecle Manual de Cadena de 3 Toneladas cuenta con una capacidad nominal de 3,000 kg, equivalente a 3 toneladas. La carga de trabajo debe mantenerse dentro de la capacidad especificada por el fabricante durante toda la operación de elevación.

01 Capacidad nominal de 3,000 kg

02 Accionamiento manual mediante cadena

03 Estructura de acero industrial

04 Sistema de transmisión mecánica

05 Sistema de freno mecánico

¿Qué capacidad necesitas?

Datos Técnicos

Modelo	Capacidad	Prueba de carga	Diámetro de Cadena	Caídas	Grado de Cadena	Elevación de altura	Peso Neto
JH-E - 050	500 Kg	760 Kg	5 x 15 MM	1	G80	3 M	9.3 Kg
JH-E - 100	1,000 Kg	1,190 Kg	6.18 MM	1	G80	3 M	12.2 Kg
JH-E - 150	1,500 Kg	1,170 Kg	7 x 21 MM	1	G80	3 M	16.5 Kg
JH-E - 200	2,000 Kg	2,290 Kg	8 x 24 MM	1	G80	3 M	19.5 Kg
JH-E - 300	3,000 Kg	3,540 Kg	10 x 30 MM	1	G80	3 M	32 Kg
JH-E - 500	5,000 Kg	5,700 Kg	10 x 30 MM	2	G80	3 M	43 Kg
JH-E - 1000	10,000 Kg	11,900 Kg	10 x 30 MM	4	G80	3 M	80.7 Kg
JH-E - 2000	20,000 Kg	22,900 Kg	10 x 30 MM	8	G80	3 M	172 Kg

COMPARATIVA: TECLE MANUAL DE CADENA VS. TECLE RACHET

Tecle Manual
(Cadena)

Tecle Rachet
(Palanca)

Tipo de equipo

Tecle manual de cadena

Polipasto de palanca

Accionamiento

Cadena de mano continua

Palanca ergonómica y trinquete

Capacidad

500 kg a 20 t

500 kg a 6 t

Elevación estándar

3.0 m

1.5 m

Sistema de cadena

Carga G-80 galvanizada

Sistema de freno

Mecánico automático

Mecánico de disco

Operación principal

Elevación vertical de cargas

Elevación, tensión y arrastre

Espacio de trabajo

Requiere altura para tiro

Espacios reducidos / maniobras

Peso (Mod. 500 kg)

9.3 kg

5.0 kg

Fabricante

CODEMA

Partes del Tecle Manual de Cadena CODEMA

Estructura general y componentes principales del equipo de elevación

Gancho superior

Elemento de conexión que permite sujetar el tecle al punto de soporte, trolley o estructura compatible con la operación de izaje.

01

Cadena de mando

Cadena accionada manualmente por el operador para transmitir el movimiento al mecanismo interno de elevación.

02

Cuerpo del tecle

Carcasa que contiene y protege los componentes internos del mecanismo de elevación, incluyendo el sistema de transmisión.

03

04

Cadena de Carga

Cadena fabricada en acero aleado de alta resistencia Grado 80, destinada a soportar la carga durante las operaciones de elevación.

05

Sistema de engranajes

Conjunto mecánico encargado de transmitir el movimiento de la cadena de mando hacia el mecanismo de elevación, permitiendo desplazar la cadena de carga.

06

Gancho inferior

Elemento de conexión destinado a sujetar la carga o el accesorio de conexión compatible durante la operación de elevación.

¿Dónde se utiliza el Tecle Manual de Cadena?

Principales aplicaciones e industrias donde se requiere elevación, posicionamiento e izaje seguro de cargas.

Industria Manufacturera

El Tecle Manual de Cadena se utiliza para elevar y posicionar maquinaria industrial, componentes mecánicos, moldes, motores y equipos de producción durante operaciones de ensamblaje, instalación y mantenimiento.

Permite realizar maniobras de elevación y posicionamiento vertical desde puntos de suspensión compatibles, facilitando el montaje y desmontaje de componentes que requieren control durante su manipulación.

Ensamblaje e Instalación Posicionamiento Vertical Montaje y Desmontaje

Construcción

En construcción, el Tecle Manual CODEMA se utiliza para el izaje de vigas, perfiles metálicos, tuberías, equipos, estructuras y materiales durante trabajos de montaje e instalación.

Su accionamiento manual permite controlar la elevación de la carga desde un punto de suspensión adecuado, siempre respetando la capacidad nominal del equipo y las condiciones establecidas para la operación de izaje.

Izaje de Vigas y Estructuras Tuberías y Materiales Montaje e Instalación

Mantenimiento Industrial

El Tecle Manual de Cadena se emplea durante trabajos de mantenimiento para elevar y posicionar motores, bombas, reductores, válvulas, componentes mecánicos y equipos industriales.

Es utilizado en operaciones de desmontaje, reparación, inspección, reemplazo e instalación de componentes, especialmente cuando se requiere levantar una carga desde un punto de soporte compatible.

Motores y Bombas Desmontaje y Reparación Inspección y Reemplazo

Talleres Mecánicos y Metalmecánicos

En talleres mecánicos y metalmecánicos, el Tecle Manual CODEMA permite manipular verticalmente motores, transmisiones, piezas mecanizadas, estructuras metálicas y maquinaria durante trabajos de reparación y montaje.

Su aplicación facilita operaciones como desmontaje de motores, instalación de componentes, posicionamiento de piezas y montaje de conjuntos mecánicos, siempre dentro de la capacidad nominal del modelo seleccionado.

Motores y Transmisiones Piezas Mecanizadas Ensamblaje Mecánico

¿Cómo Funciona el Tecle Manual de Cadena de 3 Toneladas?

El Tecle Manual de Cadena CODEMA de 3 Toneladas funciona mediante un sistema mecánico de transmisión accionado manualmente por cadena.

01

Instalación del Tecle

Punto de Suspensión

El gancho superior del tecle manual se conecta a un punto de suspensión, estructura o sistema de soporte con capacidad suficiente para la carga y las condiciones de la maniobra.

Antes de iniciar la operación se debe comprobar la correcta instalación del equipo y la capacidad del punto de suspensión.

02

Conexión de la Carga

Gancho Inferior

La carga se conecta al gancho inferior del polipasto manual de cadena mediante un accesorio de izaje compatible con el peso y las características de la carga.

La conexión debe mantener la carga correctamente asegurada y alineada con el eje de elevación del tecle.

03

Accionamiento de la Cadena Manual

Cadena de Maniobra

El operador acciona la cadena de maniobra mediante movimientos manuales. Esta acción genera el movimiento necesario para activar el sistema interno de transmisión del tecle.

El accionamiento debe realizarse de manera progresiva, evitando movimientos bruscos o cargas laterales sobre el equipo.

04

Transmisión Mecánica

Sistema de Engranajes

El movimiento de la cadena de accionamiento se transmite al sistema de engranajes del tecle manual. El mecanismo transforma la fuerza aplicada por el operador en movimiento de elevación.

Esta transmisión mecánica permite trabajar con cargas pesadas sin utilizar alimentación eléctrica.

NORMATIVA Y CERTIFICACIONES

Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

CERTIFICACIÓN DE ENSAYOS

TÜV RHEINLAND

EVALUACIÓN DE CONFORMIDAD

Ensayos técnicos de laboratorio aplicados a la resistencia estructural del tecle, evaluando la capacidad nominal de carga, la tensión de la cadena de acero aleado G-80 y la integridad mecánica de los ganchos forjados en caliente.

MARCA DE SEGURIDAD

GS (GEPRÜFTE SICHERHEIT)

SEGURIDAD TÉCNICA ALEMANA

Marca alemana de seguridad que certifica que el diseño mecánico, la carcasa cromada y el sistema de engranajes de alta eficiencia cumplen estrictamente con los estándares alemanes de protección en operaciones de izaje.

CONFORMIDAD EUROPEA

NORMA CE

CONFORMIDAD EUROPEA

Declaración de conformidad europea que garantiza el cumplimiento del tecle manual de cadena con las directivas comunitarias de seguridad en maquinaria y equipos portátiles de elevación industrial.

Tecle Manual de Cadena CODEMA de 3 Toneladas

Preguntas Frecuentes

Tecle Manual de Cadena de 3 Toneladas CODEMA

¿Cuánto peso puede levantar un Tecle Manual de Cadena de 3 Toneladas?

El Tecle Manual de Cadena CODEMA de 3 Toneladas tiene una capacidad nominal de 3,000 kg. La carga de trabajo no debe superar este límite. La capacidad efectiva de la operación también debe considerar el punto de suspensión, los accesorios de izaje y las condiciones de trabajo.

¿El Tecle Manual de Cadena de 3 Toneladas necesita electricidad?

No. El tecle manual de 3 toneladas funciona mediante un sistema mecánico accionado por cadena y no requiere alimentación eléctrica. El operador acciona manualmente la cadena para transmitir el movimiento al mecanismo de elevación.

¿Para qué sirve un Tecle Manual de Cadena de 3 Toneladas?

El Tecle Manual de Cadena de 3 Toneladas se utiliza para elevar, descender y posicionar cargas de hasta 3,000 kg. Sus aplicaciones incluyen mantenimiento industrial, montaje de maquinaria, construcción, talleres, almacenes y manipulación de equipos pesados.

¿Dónde se puede instalar un Tecle Manual de 3 Toneladas?

El equipo debe instalarse en un punto de suspensión con capacidad suficiente para soportar la carga y las condiciones de la maniobra. Antes de utilizar el tecle se debe comprobar la resistencia de la estructura, la correcta conexión del gancho superior y la compatibilidad del sistema de suspensión.

¿El Tecle Manual de 3 Toneladas puede levantar más de 3,000 kg?

No. La capacidad nominal del Tecle Manual CODEMA es de 3,000 kg. No debe utilizarse para cargas superiores a la capacidad indicada por el fabricante. Sobrecargar un equipo de elevación incrementa las exigencias mecánicas sobre sus componentes y compromete las condiciones de operación.

¿El Tecle Manual de Cadena de 3 Toneladas sirve para posicionar cargas?

Sí. El sistema de accionamiento manual permite realizar movimientos de elevación, descenso y posicionamiento de cargas dentro de las condiciones establecidas para el equipo. La carga debe permanecer correctamente conectada y alineada durante la maniobra.

¿Qué diferencia existe entre un Tecle Manual de Cadena y un Tecle Rachet?

El Tecle Manual de Cadena utiliza una cadena de accionamiento y un sistema de transmisión para realizar operaciones de elevación vertical. El Tecle Rachet utiliza una palanca para accionar su mecanismo y, según el modelo, puede emplearse también en operaciones de tensionado y posicionamiento.

¿Qué accesorios se pueden utilizar con un Tecle Manual de 3 Toneladas?

Los accesorios deben seleccionarse de acuerdo con el peso, geometría y condiciones de la carga. Entre los elementos utilizados en sistemas de izaje se encuentran eslingas, grilletes y conectores con capacidad adecuada. Cada accesorio debe contar con una capacidad compatible con la carga y la configuración de la maniobra.

¿Qué se debe revisar antes de utilizar el Tecle Manual de Cadena?

Antes de cada operación se debe inspeccionar la cadena de carga, cadena de accionamiento, ganchos, seguros, sistema de freno, conexiones y estructura del equipo. También se debe comprobar el peso de la carga, la capacidad del punto de suspensión y el estado de los accesorios de izaje.

¿El Tecle Manual de Cadena de 3 Toneladas requiere mantenimiento?

Sí. El polipasto manual de cadena de 3 toneladas requiere inspección, limpieza, lubricación y mantenimiento de acuerdo con las instrucciones del fabricante, frecuencia de uso y condiciones ambientales. Los componentes sometidos a desgaste deben revisarse periódicamente y reemplazarse cuando corresponda.
