    Cable festoon plano para sistema eléctrico de puente grúa

    Cables Festoon y Botoneras CODEMA

    Marca de agua CODEMA Cable Plano Festoon Flexible 12x1.5 mm2
    • Cable plano para festoon
    • Modelo: H07VVH6 F-B-12X1.5
    • Medida: 12 x 1.5 mm²
    • Equivalencia: 12 x 16 awg

    Cable Plano Festoon Flexible

    12 x 1.5 mm²

    Cable plano flexible diseñado para equipos de elevación y sistemas festoon, garantizando resistencia constante a la flexión continua y excelente transmisión eléctrica.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Plano Festoon Flexible 12x2.5 mm2
    • Cable plano para festoon
    • Modelo: H07VVH6 F-B-12X2.5
    • Medida: 12 x 2.5 mm²
    • Equivalencia: 12 x 14 awg

    Cable Plano Festoon Flexible

    12 x 2.5 mm²

    Cable plano festoon flexible diseñado para sistemas de elevación industrial y puentes grúa, ofreciendo máxima durabilidad, rendimiento y flexibilidad operativa.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Plano Flexible 4x4 mm2
    • Cable festoon plano
    • Modelo: H07Z1Z1H6 F-B-4X4
    • Medida: 4 x 4 mm²
    • Equivalencia: 4 x 12 awg

    Cable Plano Flexible Festoon

    4 x 4 mm²

    Cable plano flexible de 4 x 4 mm² diseñado para sistemas festoon de alimentación eléctrica, brindando rendimiento confiable en entornos industriales exigentes.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Plano Festoon 4x6 mm2
    • Cable plano para festoon
    • Modelo: H07Z1Z1H6 F-B-4X6
    • Medida: 4 x 6 mm²
    • Equivalencia: 4 x 10 awg

    Cable Plano Festoon

    4 x 6 mm²

    Cable plano Festoon de 4 x 6 mm² para aplicaciones de electrificación móvil compatibles. Su selección debe considerar la sección del conductor, la tensión nominal y las condiciones de movimiento de la instalación.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Plano Festoon de Fuerza 4x10 mm2
    • Cable plano de fuerza
    • Modelo: H07Z1Z1H6 F-B-4x10
    • Medida: 4 x 10 mm²
    • Equivalencia: 4 x 8 awg

    Cable Plano Festoon de Fuerza

    4 x 10 mm²

    Cable plano de fuerza de 4 x 10 mm² para sistemas festoon y puentes grúa, diseñado para soportar elevadas demandas de potencia y trabajo pesado continuo.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Redondo Flexible 10x1.5 mm2
    • Cable redondo multiconductor
    • Modelo: RVVG2-B 10x1.5
    • Medida: 10 x 1.5 mm²
    • Equivalencia: 10 x 16 awg

    Cable Redondo Flexible Industrial

    10 x 1.5 mm²

    Cable redondo flexible multiconductor de 10 x 1.5 mm² ideal para sistemas de mando, control y conexionado en tableros y equipos industriales.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable Festoon Redondo 13x1.5 mm2
    • Cable festoon redondo
    • Modelo: RVVG2-B 13X1-5
    • Medida: 13 x 1.5 mm²
    • Equivalencia: 13 x 16 awg

    Cable Festoon Redondo

    13 x 1.5 mm²

    Cable festoon redondo de 13 x 1.5 mm² diseñado para botoneras colgantes y sistemas de elevación, brindando excelente movilidad y flexibilidad.

    Cotizar Ver Detalles

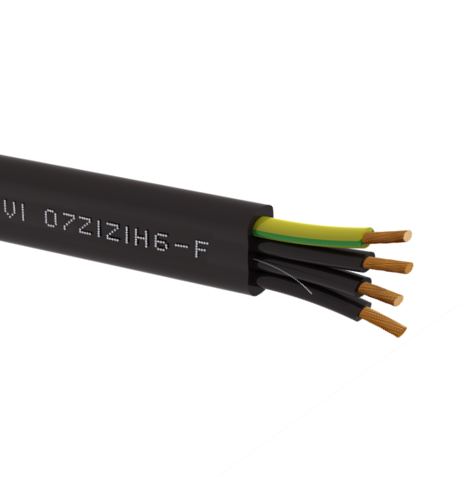

    Marca de agua CODEMA Cable Para Botonera 7x1.5 mm2
    • Cable para botonera
    • Modelo: RVVG2-B 7x1.5
    • Medida: 7 x 1.5 mm²
    • Equivalencia: 7 x 16 awg

    Cable para Botonera Flexible

    7 x 1.5 mm²

    Cable de alta flexibilidad diseñado para botoneras colgantes de 7 x 1.5 mm², óptimo para control a distancia en puentes grúa y polipastos.

    Cotizar Ver Detalles
    Marca de agua CODEMA Cable redondo para polipasto industrial 24x1.5 mm2
    • Cable multiconductor
    • Modelo: RVVG2-B 24x1.5
    • Medida: 24 x 1.5 mm²
    • Equivalencia: 24 x 16 awg

    Cable Redondo para Polipasto

    24 x 1.5 mm²

    Cable redondo multiconductor de 24 x 1.5 mm² para polipastos industriales y botoneras de control de múltiples comandos operativos.

    Cotizar Ver Ficha
    Detalle Cable Plano
    Sistema Festoon para Cable Plano

    ¿QUÉ ES UN CABLE PLANO FESTOON?

    El cable plano Festoon es un cable eléctrico flexible de sección rectangular diseñado para sistemas de electrificación móvil en puentes grúa, grúas pórtico, polipastos eléctricos y maquinaria industrial. Su estructura distribuye los conductores a lo ancho del cable y permite suministrar energía eléctrica a equipos que se desplazan continuamente a lo largo de un recorrido de trabajo.

    En los sistemas Festoon, el cable plano se instala mediante carros portacables que acompañan el movimiento del equipo y mantienen el cableado organizado durante las operaciones industriales. Su diseño facilita una disposición compacta y controlada, mientras que su selección debe considerar la flexibilidad, la tensión nominal, el número de conductores y la compatibilidad con el sistema de guiado.

    Electrificación Móvil Carros Portacables Puentes Grúa Polipastos Eléctricos

    ¿QUÉ ES UN CABLE REDONDO PARA BOTONERA?

    El cable redondo para botonera es un cable eléctrico flexible de sección circular diseñado para conectar los mandos de operación con los circuitos de control de grúas puente, polipastos eléctricos y otros equipos de izaje. Su estructura reúne los conductores dentro de una cubierta exterior redonda y permite transmitir las señales necesarias para ejecutar funciones como elevación, descenso y desplazamiento del equipo.

    En aplicaciones industriales, el cable redondo para botonera facilita la conexión entre el puesto de mando y el sistema eléctrico de la máquina, acompañando los movimientos del operador cuando la instalación lo requiere. Para garantizar un funcionamiento adecuado, debe seleccionarse según la cantidad de conductores, la tensión de servicio, el radio mínimo de curvatura, la resistencia de la cubierta y las condiciones de operación.

    Mandos de Operación Señales de Control Equipos de Izaje Puentes grúa industriales
    Detalle Cable de Botonera
    Tecle Eléctrico con Cable para Botonera

    Características Técnicas de los Cables Festoon

    Cable Plano Festoon

    Cable Plano Festoon

    Tipo de cable

    Plano flexible para sistemas Festoon

    Modelo

    H07VVH6 F-B / H07Z1Z1H6 F-B

    Material del conductor

    Cobre electrolítico flexible (Clase 5)

    Aislamiento

    PVC (Tipo TI2 según modelo)

    Cubierta exterior

    PVC plano flexible termoplástico

    Tensión nominal

    450 / 750 V

    Temperatura de operación

    Hasta +70 °C en movimiento y +80 °C en instalación fija

    Cable Redondo Festoon

    Cable Redondo para Botonera

    Tipo de cable

    Redondo flexible multiconductor

    Modelo

    RVVG2-B

    Material del conductor

    Cobre electrolítico flexible (Clase 5)

    Aislamiento

    PVC (Tipo TI2)

    Cubierta exterior

    PVC flexible compuesto termoplástico

    Tensión nominal

    450 / 750 V

    Temperatura de operación

    −15 °C a +70 °C en movimiento y hasta +80 °C en instalación fija

    ESTRUCTURA DEL CABLE PLANO CODEMA

    Cable Plano Codema

    Conductor de cobre flexible

    Es el componente encargado de transportar la corriente eléctrica a través del cable plano Festoon. Está formado por hilos de cobre que aportan flexibilidad para acompañar los movimientos repetitivos de puentes grúa, grúas pórtico, polipastos eléctricos y otros equipos industriales móviles. Su sección transversal y construcción deben corresponder a los requisitos de conducción eléctrica y a las condiciones de funcionamiento del sistema de electrificación móvil.

    Especificación 4x4 mm² 4x6 mm² 4x10 mm² 12x1.5 mm² 12x2.5 mm²
    Modelo H07Z1Z1H6 F-B-4x4 H07Z1Z1H6 F-B-4x6 H07Z1Z1H6 F-B-4x10 H07VVH6 F-B-12x1.5 H07VVH6 F-B-12x2.5
    Equivalencia 4x12 awg 4x10 awg 4x8 awg 12x16 awg 12x14 awg
    Tensión nominal 450/750 V 450/750 V 450/750 V 450/750 V 450/750 V
    Espesor nominal del aislamiento 0,8 mm 0,8 mm 0,8 mm 0,7 mm 0,8 mm
    Tensión de prueba 2500 V AC (5 min) 2500 V AC (1 min) 2000 V AC (1 min) 2500 V AC (5 min) 2500 V AC (5 min)
    Peso 0,43 kg 0.52 kg 0,76 kg 0,57 kg 0,82 kg

    ESTRUCTURA DEL CABLE REDONDO PARA BOTONERA

    Cable Redondo Botonera Codema

    Conductor de cobre flexible

    Es el componente encargado de transportar la corriente eléctrica y transmitir las señales del circuito de control. Está formado por hilos de cobre de alta flexibilidad para acompañar los movimientos repetitivos y continuos de puentes grúa, grúas pórtico, polipastos eléctricos y otros equipos industriales móviles de elevación.

    Especificación 10x1.5 mm² 13x1.5 mm² 16x1.5 mm² 24x1.5 mm²
    Modelo RVVG2-B 10x1.5 RVVG2-B 13x1.5 RVVG2-B 16x1.5 RVVG2-B 24x1.5
    Equivalencia 10x16 awg 13x16 awg 16x16 awg 24x16 awg
    Sección nominal 1,5 mm² 1,5 mm² 1,5 mm² 1,5 mm²
    Tensión nominal 450/750 V 450/750 V 450/750 V 450/750 V
    Espesor nominal del aislamiento 0,8 mm 0,8 mm 0,8 mm 0,8 mm
    Tensión de prueba 3500 V AC (5 min) 3500 V AC (5 min) 3500 V AC (5 min) 3500 V AC (5 min)
    Peso 0,35 kg 0,43 kg 0,50 kg 0,70 kg

    ¿CUÁL ES LA DIFERENCIA ENTRE CABLE PLANO FESTOON Y CABLE REDONDO PARA BOTONERA?

    Cable plano Festoon

    Cable Plano
    Festoon

    Cable redondo para botonera

    Cable Redondo
    para Botonera

    ¿Para qué sirve?
    Suministra energía eléctrica a equipos industriales móviles mediante sistemas de electrificación Festoon.
    Conecta las botoneras de mando con los circuitos de control de equipos industriales de izaje.
    Aplicaciones principales
    Puentes grúa, grúas pórtico, polipastos eléctricos y maquinaria industrial móvil.
    Botoneras colgantes, puentes grúa, polipastos eléctricos y sistemas de mando industrial.
    Función principal
    Alimentación eléctrica de equipos que se desplazan a lo largo de un recorrido mediante carros portacables.
    Transmisión de órdenes de mando para funciones de elevación, descenso y desplazamiento, según la configuración eléctrica.
    Diseño del cable
    Sección rectangular con conductores distribuidos a lo ancho del cable.
    Sección circular con conductores agrupados dentro de una cubierta exterior redonda.
    Sistema de instalación
    Se instala en sistemas Festoon con carros portacables compatibles con cables planos.
    Se integra en conexiones de botonera y circuitos de control compatibles con las características del cable.
    Criterios de selección
    Tensión nominal, sección de los conductores, número de conductores, flexibilidad y compatibilidad con los carros portacables.
    Tensión nominal, sección y cantidad de conductores, flexibilidad y compatibilidad con el circuito de mando.

    Aplicaciones de los cables CODEMA

    Cable plano Festoon

    El cable plano Festoon CODEMA está diseñado para suministrar energía eléctrica a puentes grúa, grúas pórtico, polipastos eléctricos y otros equipos industriales móviles. Se integra en sistemas de carros portacables que acompañan el desplazamiento de la maquinaria y permiten organizar el cableado a lo largo del recorrido de trabajo.

    Sistema Festoon para Cable Plano

    Cable redondo para botonera

    El cable redondo para botonera CODEMA se utiliza para conectar los mandos de operación con el circuito eléctrico de control de polipastos, puentes grúa y otros equipos de izaje. Según su configuración, permite transmitir las órdenes necesarias para realizar maniobras como elevación, descenso y desplazamiento de cargas.

    Cable Redondo para Botonera y Polipasto

    NORMATIVA Y CERTIFICACIONES

    Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

    Norma Internacional
    Logo IEC

    IEC 60332-1

    Certificación internacional de seguridad contra incendios, que regula la resistencia a la propagación vertical de la llama en cables eléctricos.

    Estándar Europeo
    Logo EN Norma Europea

    EN 50525-2-11

    Estándar europeo para cables con aislamiento de PVC termoplástico, garantizando seguridad en aplicaciones domésticas e industriales de baja tensión.

    Norma Técnica
    Logo EN Norma Europea

    EN 50214:2024

    Normativa técnica para cables planos flexibles diseñados específicamente para su uso en ascensores y sistemas de transporte móvil.

    PREGUNTAS FRECUENTES SOBRE CABLES FESTOON CODEMA

    1. ¿Qué es un cable Festoon y cuáles son sus aplicaciones industriales?
    El cable Festoon es un cable eléctrico flexible utilizado en sistemas de electrificación móvil para puentes grúa, grúas pórtico, polipastos eléctricos y maquinaria industrial. Su función es suministrar energía eléctrica o transmitir señales de control durante el desplazamiento de los equipos, según su configuración y aplicación.
    2. ¿Cuál es la diferencia entre un cable plano Festoon y un cable redondo para botonera?
    El cable plano Festoon tiene una sección rectangular y se utiliza en sistemas de carros portacables para electrificación móvil. El cable redondo para botonera tiene una sección circular y se emplea en circuitos de mando y control de equipos industriales. La selección depende de la aplicación y de las especificaciones eléctricas y mecánicas requeridas.
    3. ¿Cómo seleccionar un cable Festoon según sus especificaciones técnicas?
    Para seleccionar un cable Festoon, se deben verificar el número de conductores, la sección nominal, la tensión de servicio, los materiales de aislamiento y cubierta, el rango de temperatura y las condiciones de movimiento. Estas especificaciones deben corresponder a los requisitos eléctricos y mecánicos del equipo industrial.
    4. ¿Qué características técnicas tiene un cable plano Festoon CODEMA?
    El cable plano Festoon CODEMA se caracteriza por su sección rectangular y su configuración de conductores distribuidos a lo ancho del cable. Para determinar sus características eléctricas y mecánicas, se deben consultar la sección nominal, el número de conductores, la tensión asignada, los materiales y las condiciones de instalación indicadas en la ficha técnica de cada modelo.
    5. ¿Qué cable redondo se utiliza para botoneras de puentes grúa y polipastos?
    El cable redondo para botonera se utiliza en circuitos de mando y control de puentes grúa, polipastos y otros equipos industriales compatibles. La selección debe considerar el número de conductores, la sección, la tensión nominal y las condiciones de movimiento y conexión del sistema de control.
    6. ¿Qué datos se deben comprobar para reemplazar un cable Festoon industrial?
    Para reemplazar un cable Festoon industrial, se deben comparar la configuración de conductores, la sección nominal, la tensión de servicio, los materiales, las dimensiones y las condiciones de funcionamiento del cable original. También se debe comprobar la compatibilidad con el sistema de electrificación móvil o el circuito de control correspondiente.
    7. ¿Dónde cotizar cables Festoon planos y cables redondos para botonera CODEMA?
    En Ferrenaval puedes solicitar una cotización de cables Festoon planos y cables redondos para botonera CODEMA. Para evaluar el requerimiento, proporciona el modelo, el número de conductores, la sección nominal, la cantidad solicitada y la aplicación industrial. Si no dispones de todos los datos, indica las características conocidas del equipo para consultar las especificaciones correspondientes.
