Cable festoon plano para sistema eléctrico de puente grúa

CABLE PLANO FESTOON 12 × 1.5 MM²

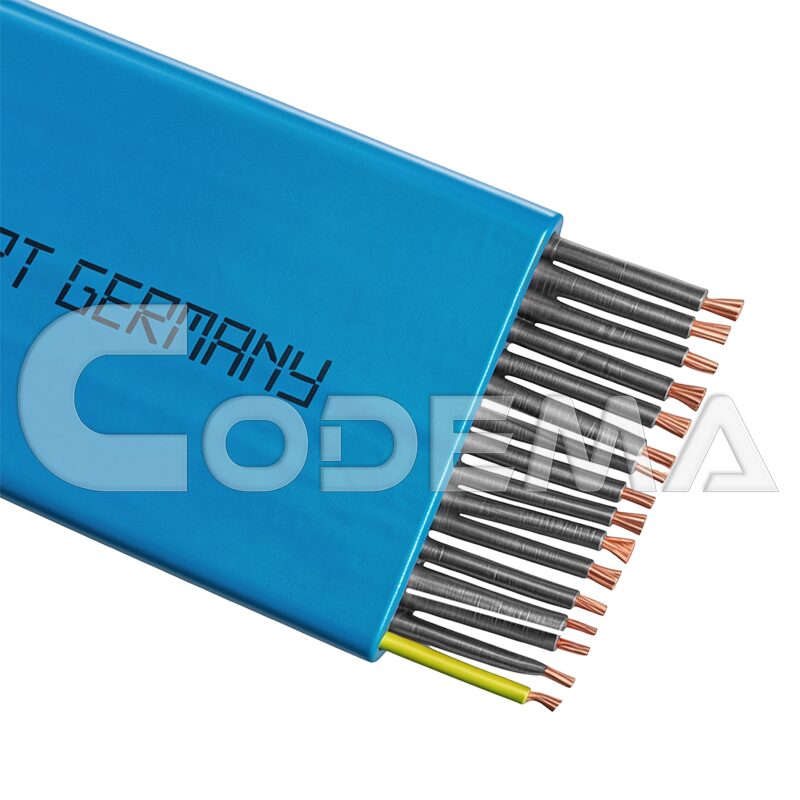

El cable plano Festoon flexible CODEMA 12 × 1.5 mm², de procedencia alemana, está destinado a sistemas de electrificación móvil para equipos de elevación y maquinaria industrial. Su formato rectangular facilita la conducción ordenada de energía y señales de control mediante carros portacables sobre rieles.

1. Diseño y estructura del cable plano: Presenta una geometría rectangular que distribuye a lo ancho sus 12 conductores de 1.5 mm². Facilita la organización en carros portacables compatibles y permite configurar esquemas eléctricos según la tensión de servicio y los requisitos de la instalación.

2. Flexibilidad y desplazamiento: Diseñado para acompañar el movimiento continuo de equipos industriales en sistemas Festoon. Requiere respetar el radio mínimo de curvatura, la velocidad de desplazamiento y las condiciones ambientales especificadas antes de su montaje.

3. Aplicaciones en equipos de elevación: Se emplea en puentes grúa, grúas pórtico, polipastos eléctricos y maquinaria industrial para conducir energía o señales de control en mecanismos móviles a lo largo de toda su trayectoria de trabajo.

4. Configuración y criterios de selección: La configuración de 12 × 1.5 mm² debe evaluarse junto con la tensión nominal, la corriente, la longitud del recorrido, el aislamiento y el rango de temperatura para definir una solución acorde con las exigencias mecánicas y eléctricas.

01 Conductor de
cobre flexible

El cable plano Festoon CODEMA incorpora conductores de cobre flexible, diseñados para la transmisión de energía eléctrica y señales de control en aplicaciones industriales. Su configuración de 12 conductores de 1.5 mm² permite organizar circuitos eléctricos según los requerimientos del equipo de elevación.

02 Aislamiento y
cubierta de PVC

El cable Festoon flexible modelo H07VVH6 F-B-12X1.5 presenta aislamiento y cubierta de PVC, según la información técnica publicada para el producto. Esta construcción permite disponer los conductores en una estructura plana destinada a sistemas de electrificación móvil industrial.

03 Diseño plano para
electrificación móvil

Su formato plano facilita la disposición del cable en sistemas Festoon con carros portacables compatibles. Está destinado a aplicaciones en puentes grúa, grúas pórtico y equipos de elevación que requieren conducción eléctrica durante el desplazamiento. Su instalación debe respetar el radio de curvatura y las condiciones de servicio especificadas por el fabricante.

Cable Plano Festoon CODEMA

12 × 1.5 mm²

Características Técnicas y Aplicaciones Industriales

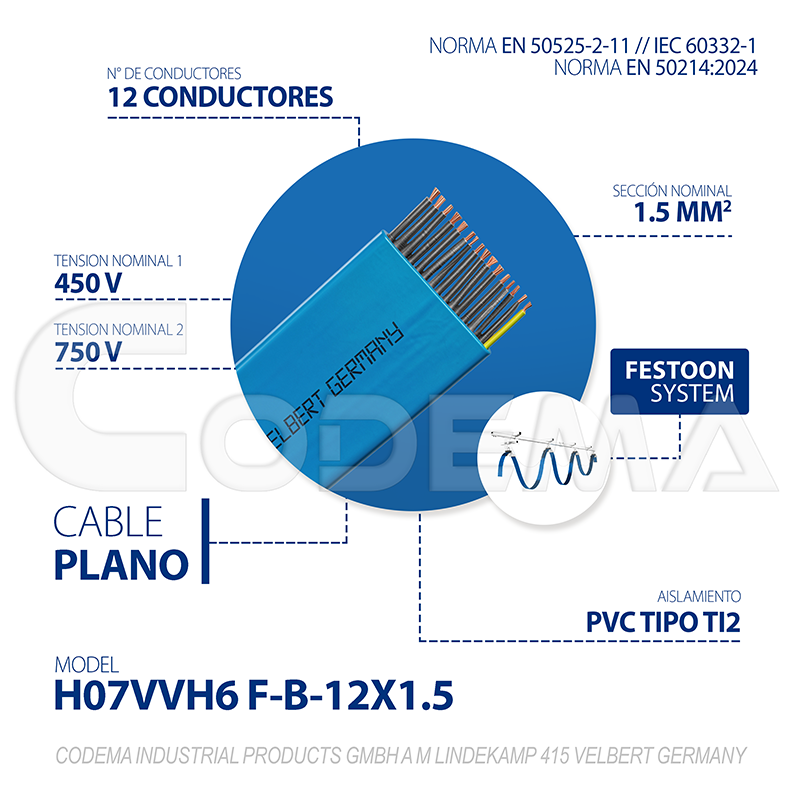

Especificaciones técnicas y detalles constructivos del cable plano Festoon flexible CODEMA de 12 × 1.5 mm², modelo H07VVH6 F-B-12X1.5, para sistemas de electrificación móvil en puentes grúa y equipos de elevación industrial.

Especificaciones Técnicas del Cable Plano Festoon Flexible CODEMA 12 x 1.5 mm²

Descargar Ficha

Marca	CODEMA	Modelo	H07VVH6 F-B-12x1.5
Tipo de cable	Cable plano Festoon flexible	Forma	Plana
Equivalencia	12x16 AWG	Tensión nominal	450/750 V
Espesor nominal del aislamiento	0,7 mm	Tensión de prueba	2500 V AC (5 min)
Peso	0,57 kg	Aplicación	Electrificación móvil industrial
Uso previsto	Equipos de elevación compatibles	Tipo de instalación	Sistema Festoon con carros portacables compatibles

¿POR QUÉ ELEGIR EL CABLE PLANO FESTOON CODEMA DE 12 × 1.5 MM²?

(Imagen Referencial)

4 × 4 mm²

(Imagen Referencial)

4 × 6 mm²

(Imagen Referencial)

4 × 10 mm²

(Imagen Referencial)

12 × 1.5 mm²

(Imagen Referencial)

12 × 2.5 mm²

Sección por conductor

4 mm²

6 mm²

10 mm²

1.5 mm²

2.5 mm²

Configuración eléctrica

4 conductores de mayor sección

4 conductores de gran sección

12 conductores para circuitos múltiples

12 conductores de mayor sección individual

Tensión nominal

450/750 V

Espesor nominal del aislamiento

0,8 mm

0,7 mm

0,8 mm

Tensión de prueba

2500 V AC (5 min)

2500 V AC (1 min)

2000 V AC (1 min)

2500 V AC (5 min)

Aplicación de selección

Circuitos que requieren 4 conductores de 4 mm²

Circuitos que requieren 4 conductores de 6 mm²

Circuitos que requieren 4 conductores de 10 mm²

Instalaciones que requieren 12 conductores de 1.5 mm²

Instalaciones que requieren 12 conductores de 2.5 mm²

Principal diferencia

Sección individual superior a 1.5 mm²

Mayor sección individual entre los modelos comparados

Configuración de 12 × 1.5 mm²

Misma cantidad de conductores, con mayor sección individual

Criterio de elección

Corriente, caída de tensión y protección

Número de circuitos, corriente y caída de tensión

Uso y electrificación

APLICACIONES

1. Puentes GRÚA

Sistema de electrificación móvil

El cable plano Festoon CODEMA se utiliza en sistemas de electrificación móvil para puentes grúa, donde los carros portacables compatibles guían su desplazamiento a lo largo del recorrido del equipo. Su integración permite organizar la alimentación eléctrica y los circuitos de control, según la configuración de la instalación.

La selección del cable depende del número de conductores requeridos, la sección eléctrica, la longitud del recorrido y las condiciones de movimiento del puente grúa.

2. Grúas PÓRTICO

Alimentación eléctrica móvil

El cable plano Festoon CODEMA puede integrarse en sistemas de alimentación eléctrica móvil para grúas pórtico, mediante carros portacables compatibles con la instalación y las condiciones de movimiento del equipo.

Esta aplicación permite disponer el cableado a lo largo del recorrido de trabajo, considerando la distribución de los circuitos de potencia del diseño eléctrico de la grúa. La selección del modelo requiere evaluar la cantidad de conductores, la sección, el recorrido y las condiciones de instalación.

Preguntas Frecuentes

Cable plano Festoon CODEMA de 12 × 1.5 mm²

¿Qué es el cable plano Festoon CODEMA de 12 × 1.5 mm²?

El cable plano Festoon CODEMA de 12 × 1.5 mm² es un cable eléctrico flexible con 12 conductores de una sección nominal de 1.5 mm² cada uno. El modelo H07VVH6 F-B-12X1.5 está destinado a sistemas de electrificación móvil industrial, según las características y condiciones de instalación especificadas por el fabricante.

¿Para qué sirve el cable plano Festoon de 12 × 1.5 mm²?

Se utiliza en sistemas de electrificación móvil que requieren conducir energía eléctrica o señales de control mediante una configuración de 12 conductores. Su aplicación depende del esquema eléctrico, la corriente requerida y las condiciones de funcionamiento del equipo.

¿Dónde se utiliza el cable plano Festoon CODEMA?

Se emplea en sistemas de electrificación móvil de puentes grúa, grúas pórtico, polipastos eléctricos y maquinaria industrial compatible con sistemas Festoon. La selección del modelo debe considerar el recorrido, el tipo de movimiento y los requisitos eléctricos de la instalación.

¿Qué significa 12 × 1.5 mm² en un cable plano Festoon?

La designación 12 × 1.5 mm² indica que el cable cuenta con 12 conductores y que cada conductor tiene una sección nominal de 1.5 mm². Esta configuración permite diseñar conexiones eléctricas según los circuitos de alimentación o control previstos para el equipo industrial.

¿Qué tensión nominal tiene el cable plano Festoon CODEMA 12 × 1.5 mm²?

La tabla técnica proporcionada para el modelo H07VVH6 F-B-12X1.5 indica una tensión nominal de 450/750 V. Antes de instalar el cable, se debe verificar este dato en la ficha técnica oficial y comprobar que corresponda a los requisitos eléctricos de la aplicación.

¿Cuál es la diferencia entre el cable Festoon de 12 × 1.5 mm² y el de 12 × 2.5 mm²?

Ambos modelos cuentan con 12 conductores, pero el cable 12 × 1.5 mm² tiene una sección nominal de 1.5 mm² por conductor, mientras que el modelo 12 × 2.5 mm² cuenta con 2.5 mm² por conductor. La elección depende de la corriente de servicio, la caída de tensión, la longitud del circuito y las condiciones de instalación.

¿Cómo se instala el cable plano Festoon en un puente grúa?

Requiere un sistema de carros portacables compatible con las dimensiones y características del cable. El montaje debe respetar el radio mínimo de curvatura, la disposición del recorrido, las condiciones de movimiento y las indicaciones del fabricante.

¿Cómo elegir el cable plano Festoon adecuado para un equipo de elevación?

Para elegir el cable adecuado se deben evaluar el número de conductores, la sección nominal, la tensión de servicio, la corriente requerida, la longitud del recorrido, la caída de tensión y las condiciones de flexión. También es necesario comprobar la compatibilidad con el sistema Festoon y consultar la ficha técnica del modelo seleccionado.

NORMATIVA Y CERTIFICACIONES

Referencias técnicas y marcos de conformidad asociados al producto, según sus especificaciones, documentación técnica y requisitos aplicables.

Norma Internacional

IEC 60332-1

Certificación internacional de seguridad contra incendios, que regula la resistencia a la propagación vertical de la llama en cables eléctricos.

Estándar Europeo

EN 50525-2-11

Estándar europeo para cables con aislamiento de PVC termoplástico, garantizando seguridad en aplicaciones domésticas e industriales de baja tensión.

Norma Técnica

EN 50214:2024

Normativa técnica para cables planos flexibles diseñados específicamente para su uso en ascensores y sistemas de transporte móvil.
