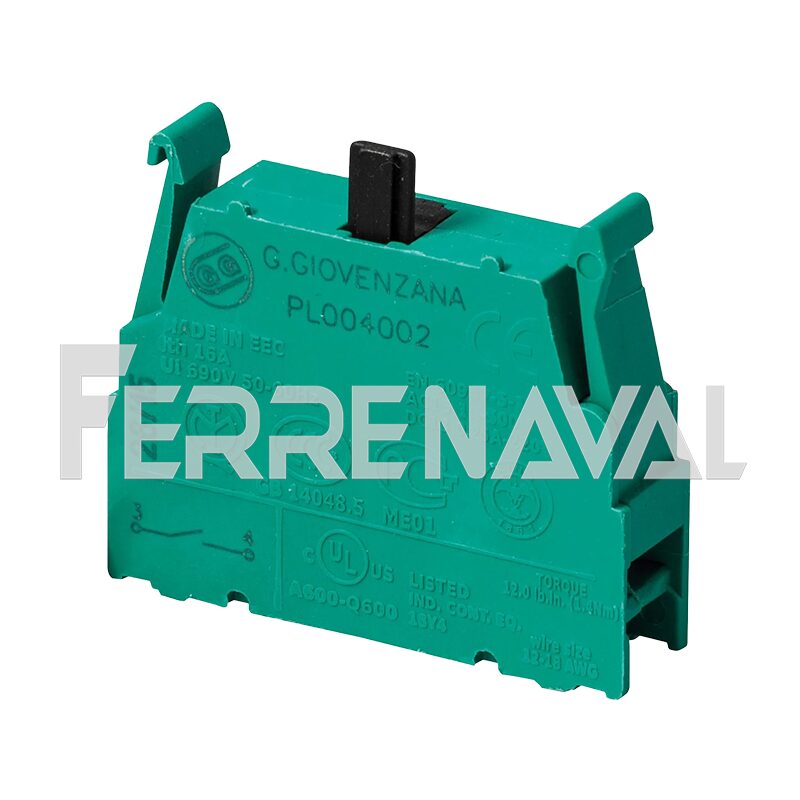

Contacto de Marcha Giovenzana PL004002 Verde (NO)

Modelo: PL004002

El Giovenzana PL004002 es un módulo de conmutación auxiliar normalmente abierto (NA), desarrollado para la gestión de maniobras activas en sistemas de automatización industrial. Su propósito fundamental es cerrar el circuito eléctrico al recibir la pulsación mecánica del actuador, funcionando como el iniciador clave en comandos de arranque, marcha o señalización de estado en maquinaria diversa. Fabricado con un cuerpo de tecnopolímero verde autoextinguible (grado V0), destaca por su alta visibilidad y óptima tolerancia al desgaste.

GiovenzanaMarca

PL004002Modelo

NOContacto

690VAislamiento

16AIth

Snap-OnMontaje

IP20Protección

CE/ULCertificación

FICHA TÉCNICA COTIZAR AHORA

✔ Stock disponible ✔ Garantía 1 año

Descripción General

Especificaciones Técnicas

Características y Aplicaciones

Seguridad e Instalación

Preguntas Frecuentes

El bloque de contacto auxiliar abierto Giovenzana PL004002 (NO - Normally Open) es un componente electromecánico de alto rendimiento diseñado para la activación, control y señalización en circuitos de mando industrial. Su principio de funcionamiento consiste en cerrar de forma segura el flujo eléctrico al recibir la pulsación mecánica del actuador, sirviendo como el elemento ejecutor fundamental para comandos de inicio de marcha, arranque de motores, reset de sistemas y activación de alertas sonoras o luminosas en maquinaria pesada.

Este bloque forma parte del ecosistema de automatización de Giovenzana, una línea consolidada en el sector industrial gracias a su excelente fiabilidad estructural en entornos exigentes. El PL004002 se distingue por su carcasa moldeada en tecnopolímero autoextinguible de alta resistencia (grado V0 según UL94) en un color verde normalizado, lo que permite a los operadores e integradores identificarlo al instante dentro del tablero de conexiones. Equipado con un mecanismo de ruptura lenta de alta precisión, este bloque asegura una conmutación limpia y eficiente. Asimismo, incorpora el sistema de montaje rápido por enclavamiento (snap-on), diseñado para acoplarse firmemente a presión en los chasis compatibles, optimizando drásticamente los tiempos de ensamble y facilitando las tareas de mantenimiento preventivo.

Marca	Giovenzana International B.V.
Modelo exacto	PL004002
Tipo de contacto	Normalmente Abierto (NO - Normally Open)
Mecanismo de conmutación	Ruptura lenta (Slow action)
Código de color	Verde (Identificación normalizada)
Tensión de aislamiento (Ui)	690 V (conforme a IEC/EN 60947-5-1)
Corriente térmica (Ith)	16 A
Corriente de empleo (Ie)	3 A a 240V / 1.9 A a 380V (AC-15)
Vida útil mecánica	10,000,000 de operaciones
Grado de protección	IP20
Capacidad de cableado	1 x 0.5 mm² hasta 2 x 2.5 mm²
Certificaciones	CE, cURus, CCC, EAC, UL 508

Características principales:

Conmutación de Marcha Precisa: Desarrollado para responder instantáneamente a la presión mecánica del pulsador, evitando arcos eléctricos innecesarios.
Sistema Fast Snap-On: Chasis con pestañas de fijación plásticas de alta resiliencia que se fijan a presión en los soportes Giovenzana sin usar tornillos.
Contactos Autolimpiantes: Los puntos internos emplean una aleación de plata pura con geometría que remueve impurezas en cada maniobra.
Carcasa de Termoplástico: Cuerpo inyectado en tecnopolímero UL94-V0 que detiene la propagación del fuego y resiste aceites industriales.
Bornes Antivibración: Terminales con placas de sujeción flotantes que impiden aflojamientos por la vibración armónica de motores o grúas.

Aplicaciones industriales:

Pulsadores de Arranque (Start): Integrado en botones para iniciar ciclos en bandas transportadoras y maquinaria de embalaje.
Control de Movimiento: Instalado en botoneras colgantes (PL/PLB) para enviar señales de dirección (Norte, Sur, Este, Oeste).
Botones de Reset: Utilizado para restablecer la lógica de relés de seguridad o PLC tras una parada.
Señalización y Alertas: Acoplado a selectores para activar torretas de luz o sirenas acústicas en tableros de control.

Siga estos pasos técnicos para una instalación segura y duradera:

Interrupción de Energía: Corte el suministro en el tablero general y aplique protocolos de bloqueo antes de abrir la botonera.
Anclaje Snap-On: Empuje el bloque sobre la guía hasta escuchar un "clic". Verifique que no tenga juego lateral.
Preparación del Conductor: Pele el cable 8 mm; use terminales de puntera (ferrules) en cables flexibles para evitar deshilachados.
Fijación de Bornes: Ajuste el tornillo con un torque de 0.8 N·m para asegurar una conexión firme sin dañar la rosca.
Verificación Eléctrica: Con un multímetro, verifique que en reposo marque circuito abierto y 0 Ω al presionar el pulsador.
Sellado de la Estación: Asegure la junta perimetral al cerrar para mantener la estanqueidad IP65 del conjunto exterior.

¿Por qué este bloque es verde y el PL004001 es rojo?

El verde (PL004002) designa bloques Normalmente Abiertos (NO) para funciones de marcha. El rojo (PL004001) designa bloques Normalmente Cerrados (NC) para funciones de parada y emergencia.

¿Se puede usar el bloque PL004002 para una parada de emergencia?

No. Las paradas de emergencia requieren obligatoriamente bloques NC con apertura positiva. Un bloque NO cerraría el circuito al pulsar, haciendo el efecto contrario al requerido.

¿Se puede utilizar en circuitos de corriente continua (DC)?

Sí, pero con una reducción en la capacidad de corriente. En DC el arco eléctrico es más difícil de extinguir, por lo que se recomienda para valores menores a 1 A en 110V/220V DC.

¿Qué tipo de cable se recomienda para su conexionado?

Se recomienda cable de cobre flexible de 1.5 mm² a 2.5 mm² (AWG 16-14) con terminales de puntera tubular para asegurar que la placa de presión actúe uniformemente.

Certificaciones Ferrenaval

CERTIFICACIONES Y NORMAS

Nuestros componentes cumplen con las normativas internacionales de seguridad industrial, compatibilidad electromagnética y protección ambiental más exigentes.

CONFORMIDAD EUROPEA (CE)

Garantiza que el producto cumple con los requisitos legales y técnicos en materia de seguridad de los Estados miembros de la Unión Europea.

CERTIFICACIÓN EAC

Certificación de conformidad de la Unión Aduanera Euroasiática, validando que los productos cumplen con todas las normativas técnicas regionales.

CERTIFICACIÓN CCC

Certificado Obligatorio de China que garantiza la seguridad y calidad de los componentes eléctricos para su comercialización y uso industrial.

EN 60529 (GRADOS IP)

Clasificación de los grados de protección proporcionados por las envolventes contra la intrusión de objetos sólidos, polvo y agua.

EN ISO 13850 / 13849

Normativas relativas a la seguridad de las máquinas, funciones de parada de emergencia y sistemas de mando de alta fiabilidad.

EN 60947-1 / 60947-5-1

Estándares europeos para aparamenta de baja tensión, garantizando seguridad extrema en el control y maniobra industrial.

CONFORMIDAD EUROPEA (CE)

Garantiza que el producto cumple con los requisitos legales y técnicos en materia de seguridad de la Unión Europea.

CERTIFICACIÓN EAC

Certificación de conformidad de la Unión Aduanera Euroasiática para normativas técnicas regionales.

CERTIFICACIÓN CCC

Certificado Obligatorio de China que garantiza la seguridad y calidad de los componentes eléctricos industriales.

EN 60529 (GRADOS IP)

Clasificación de los grados de protección proporcionados por las envolventes contra la intrusión de objetos sólidos y agua.

EN ISO 13850 / 13849

Normativas relativas a la seguridad de las máquinas, funciones de parada de emergencia y sistemas de mando.

EN 60947-1 / 60947-5-1

Estándares europeos para aparamenta de baja tensión, garantizando seguridad en el control industrial.

Productos Relacionados - Ferrenaval

Productos Relacionados

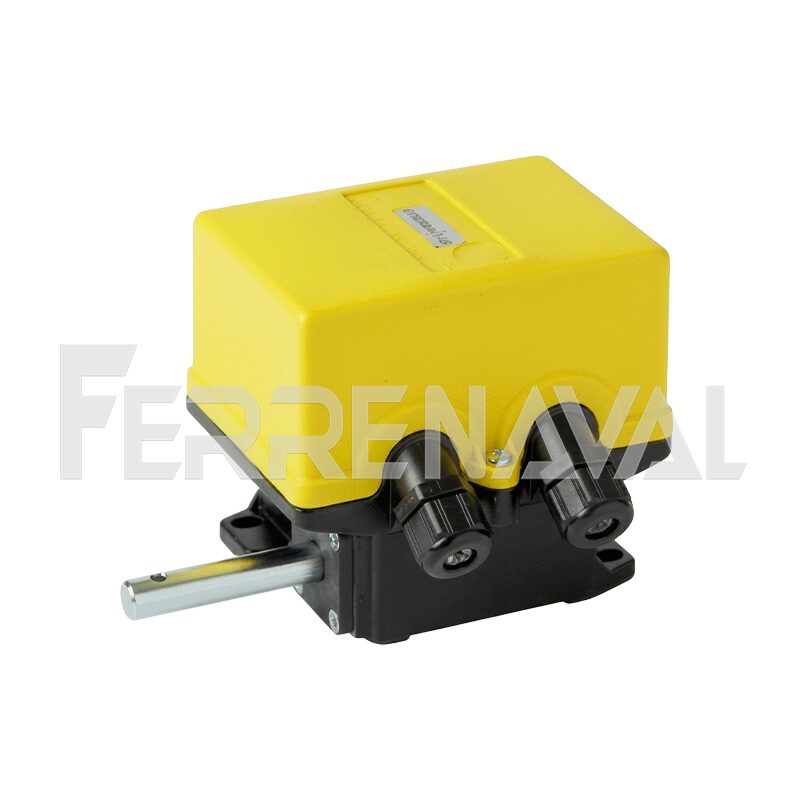

Limitador de Carrera Rotativo

MODELO: FGR2N009

Ver detalles Cotizar

Control de Recorrido de Alta Precisión

MODELO: FGR2N010

Ver detalles Cotizar

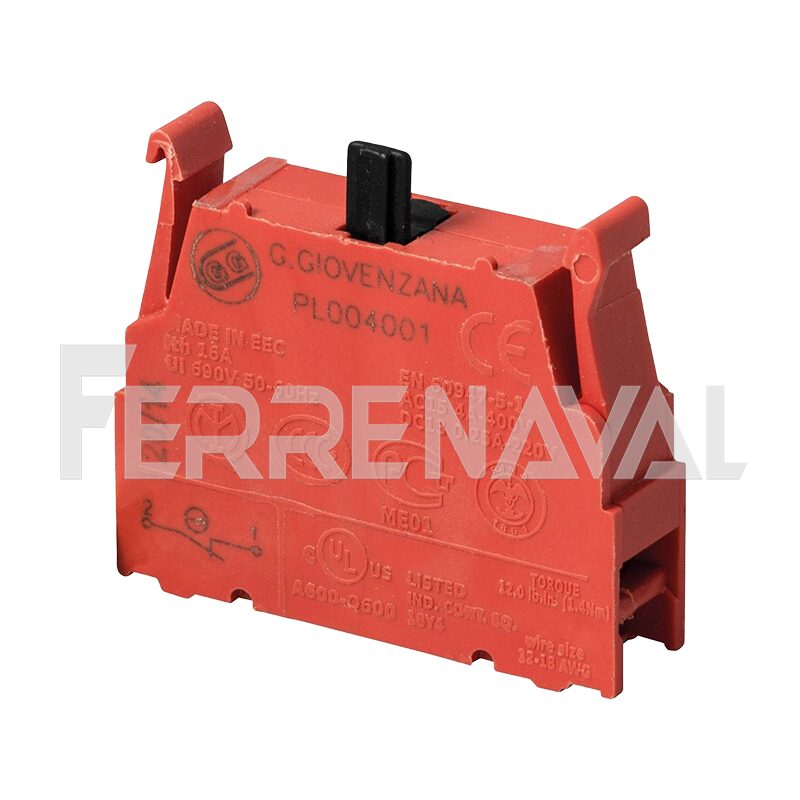

Bloque de Contacto Auxiliar Cerrado
