Sistema de Electrificación Festoon CODEMA: Guía Completa de Funcionamiento y Componentes

La eficiencia operativa en entornos industriales depende directamente de la fiabilidad del suministro energético. El sistema Festoon se posiciona como el estándar de oro para la movilidad eléctrica segura y continua.

En la industria moderna, los equipos móviles como puentes grúa, grúas pórtico, polipastos eléctricos, transportadores y líneas automatizadas necesitan un suministro eléctrico continuo durante todo su recorrido. Para lograrlo de forma segura y eficiente se utiliza el Sistema de Electrificación Festoon, una solución diseñada para transportar cables eléctricos sin que sufran daños por tensión, torsión o desgaste por movimiento.

Gracias a su diseño modular, este sistema permite mantener organizados los cables de alimentación y control, asegurando un movimiento suave mientras protege la instalación eléctrica incluso en ambientes industriales altamente exigentes, tales como plantas siderúrgicas, zonas portuarias con alta salinidad o instalaciones mineras subterráneas.

¿Qué es un Sistema Festoon CODEMA?

Un Sistema de Electrificación Festoon CODEMA es un sistema de conducción eléctrica móvil diseñado para suministrar energía eléctrica, señales de control y comunicación a equipos industriales que se desplazan de manera lineal.

Su funcionamiento se basa en un conjunto de carros portacables CODEMA que se desplazan suavemente sobre un riel galvanizado tipo C CODEMA o sobre un cable de acero tensado, sosteniendo cables planos o redondos de forma ordenada durante todo el recorrido del equipo.

Este diseño permite que los cables acompañen el movimiento del puente grúa o de cualquier equipo móvil sin generar esfuerzos excesivos de tensión o flexión, prolongando considerablemente la vida útil del cableado y disminuyendo los costos asociados al mantenimiento preventivo y correctivo.

Este tipo de sistema es ampliamente preferido por ingenieros de mantenimiento debido a:

• Alimentación Ininterrumpida: Garantiza el flujo de corriente estable incluso en movimientos de alta velocidad y aceleraciones bruscas.
• Protección Ambiental: Los rieles cerrados protegen los rodamientos y cables del polvo, aceites y la corrosión salina.
• Modularidad Avanzada: Permite añadir tramos de riel o carros adicionales de forma rápida según el crecimiento de la planta.
• Máxima Longevidad: Al evitar dobleces agudos y fricción mecánica innecesaria, los cables duran significativamente más tiempo.

¿Cómo Funciona un Sistema de Electrificación Festoon CODEMA?

El funcionamiento del Sistema Festoon CODEMA se basa en un desplazamiento sincronizado de los carros portacables sobre un riel galvanizado o un cable de acero. Los cables eléctricos quedan sujetos mediante carros portacables distribuidos a intervalos específicos. Uno de estos carros, denominado carro de arrastre CODEMA, permanece unido mecánicamente al equipo móvil.

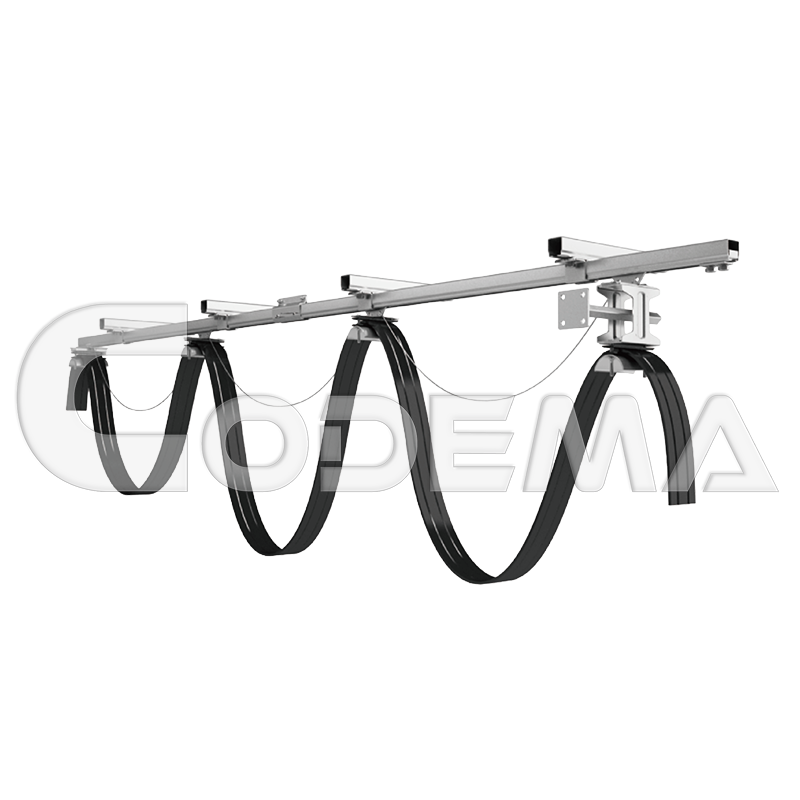

Cuando el puente grúa, polipasto, monorriel o transportador inicia su desplazamiento, el carro de arrastre mueve progresivamente todos los carros portacables, formando bucles uniformes conocidos como festones. Este movimiento sincronizado permite que los cables se extiendan y se recojan de manera controlada sin producir tensiones excesivas ni puntos de fatiga.

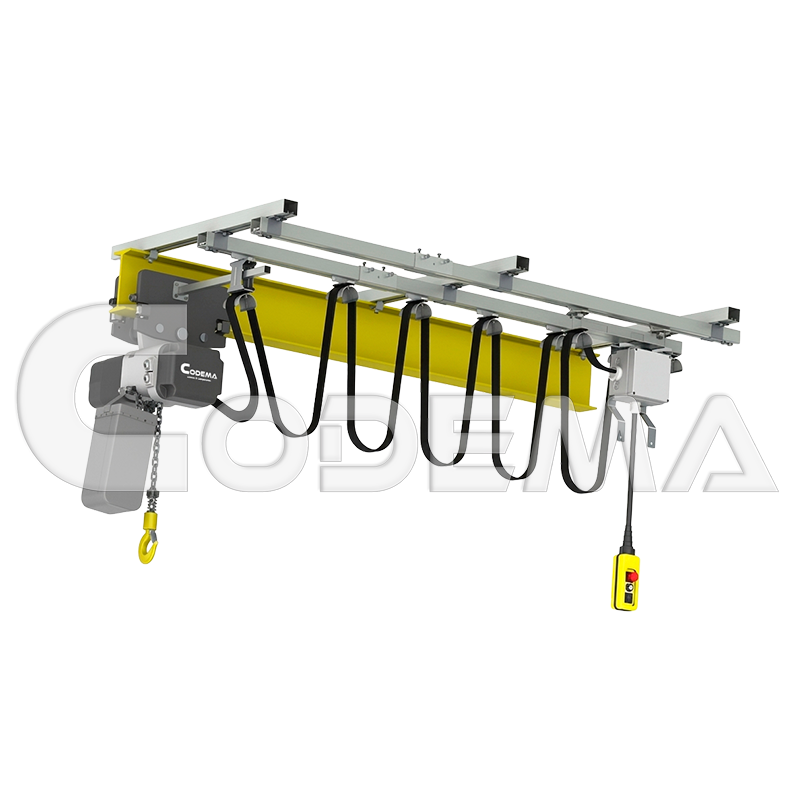

Montaje en Puente Grúa Industrial de alto rendimiento.

Sincronización perfecta de carros portacables industriales.

Tecnología de rodamientos blindados CODEMA.

Riel Galvanizado de alta resistencia mecánica.

Principales accesorios del Sistema Festoon CODEMA

Un sistema robusto depende de la calidad de sus elementos individuales. Aquí detallamos los componentes esenciales de una instalación Festoon estándar fabricados en Acero Galvanizado de alta resistencia:

01

Riel Tipo C

Perfil guía fabricado en acero galvanizado para asegurar un desplazamiento fluido y lineal de los carros en todo momento.

02

Riel Galvanizado C40

Perfil reforzado diseñado para soportar cargas más pesadas y recorridos más largos en entornos exigentes.

03

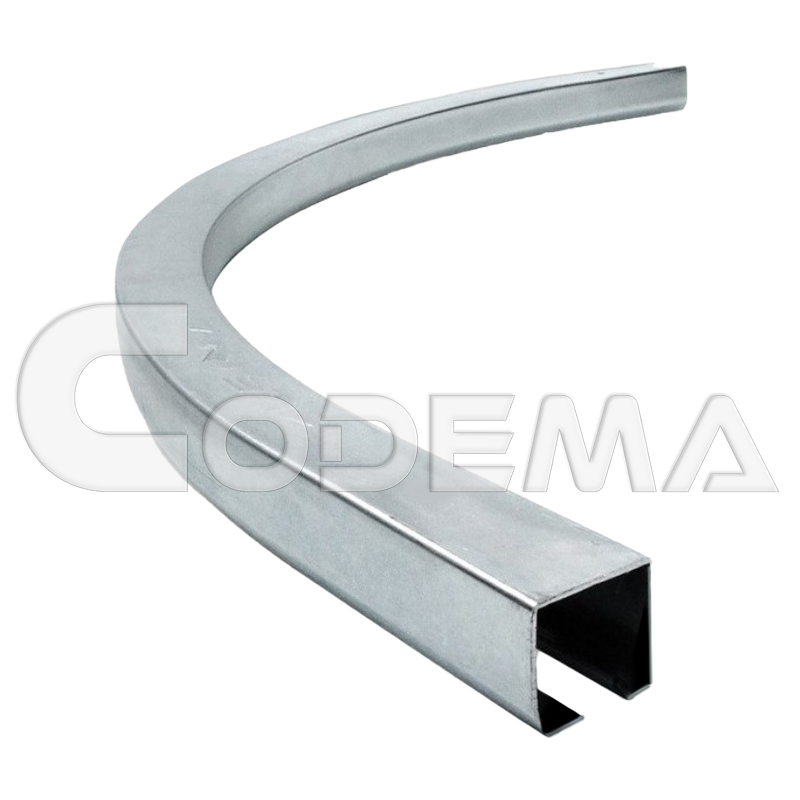

Riel Curvo C32

Sección especial que permite al sistema adaptarse a configuraciones con giros o recorridos no rectilíneos.

04

Carro Portacable

Deslizadores con rodamientos de precisión que sostienen los cables planos o redondos durante el movimiento.

05

Carro de Arrastre

Elemento de conexión mecánica que transmite el movimiento del equipo móvil a toda la línea de festones.

06

Soporte para Riel

Anclaje de alta resistencia encargado de fijar el riel a la estructura del puente grúa o a la viga carrilera.

Accesorios Especializados en Acero Inoxidable 304

Para entornos con exigencias extremas de higiene o alta corrosión, ofrecemos una línea completa de accesorios fabricados íntegramente en Acero Inoxidable 304. Estos componentes garantizan una resistencia superior a la oxidación y son ideales para las industrias alimentaria, química y marina:

13

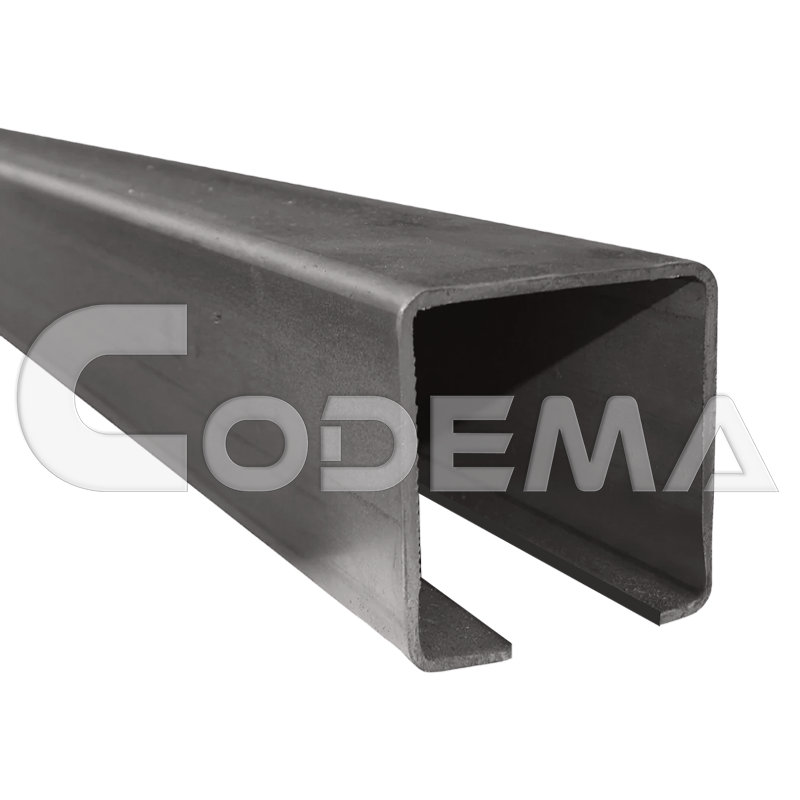

Riel C32 Inoxidable 304

Perfil de alta resistencia a la corrosión, fabricado íntegramente en acero inoxidable para ambientes químicos.

14

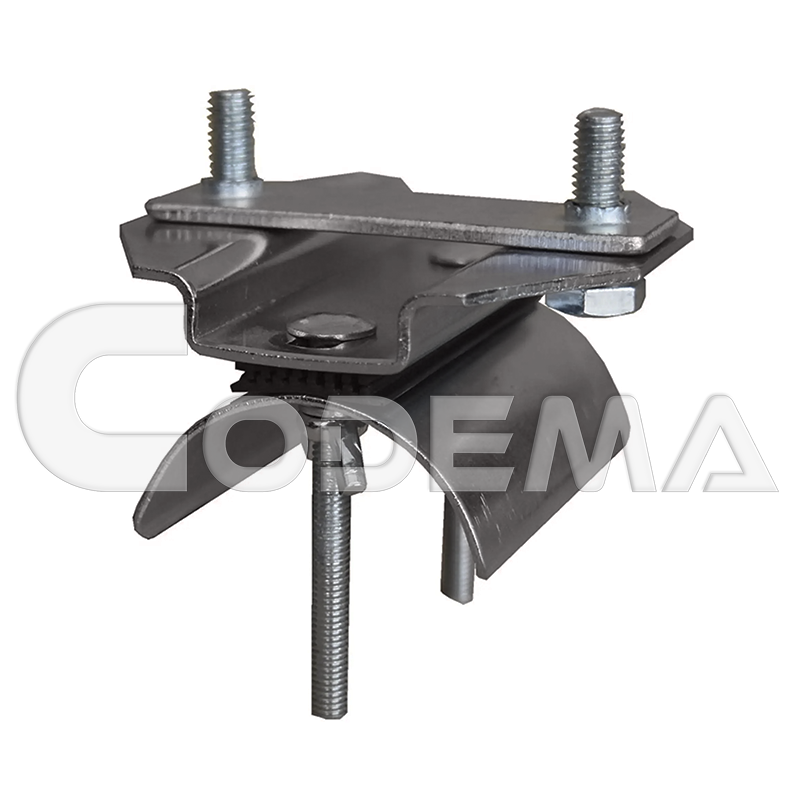

Carro Inicial Inox 304

Componente de fijación estática en acero inoxidable que soporta ambientes extremos sin oxidación galvánica.

15

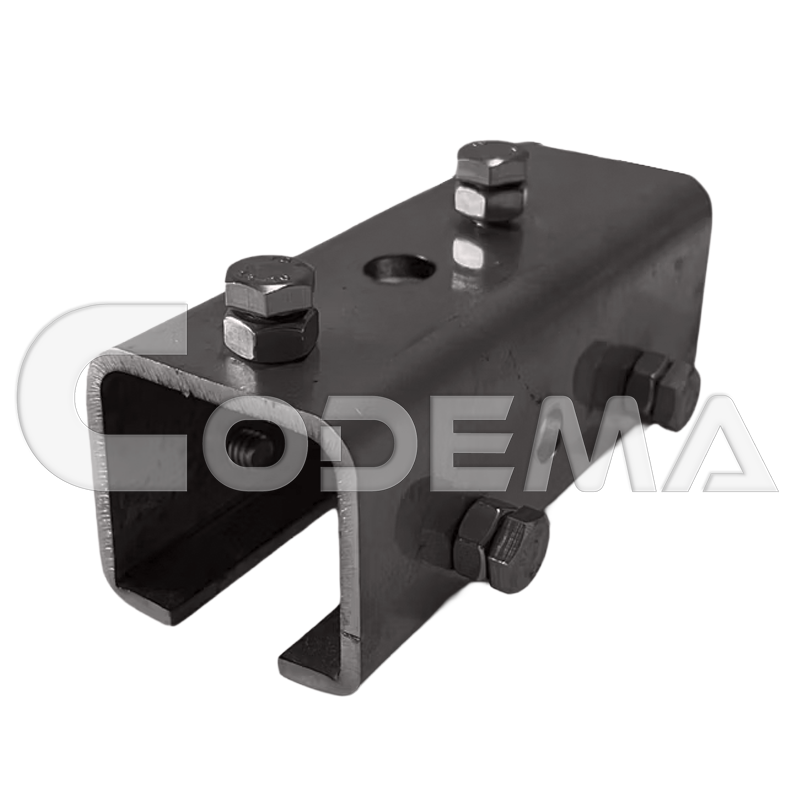

Unión Acople Inox 304

Manguito de conexión inoxidable que asegura la continuidad estructural y el alineamiento perfecto en ambientes agresivos.

16

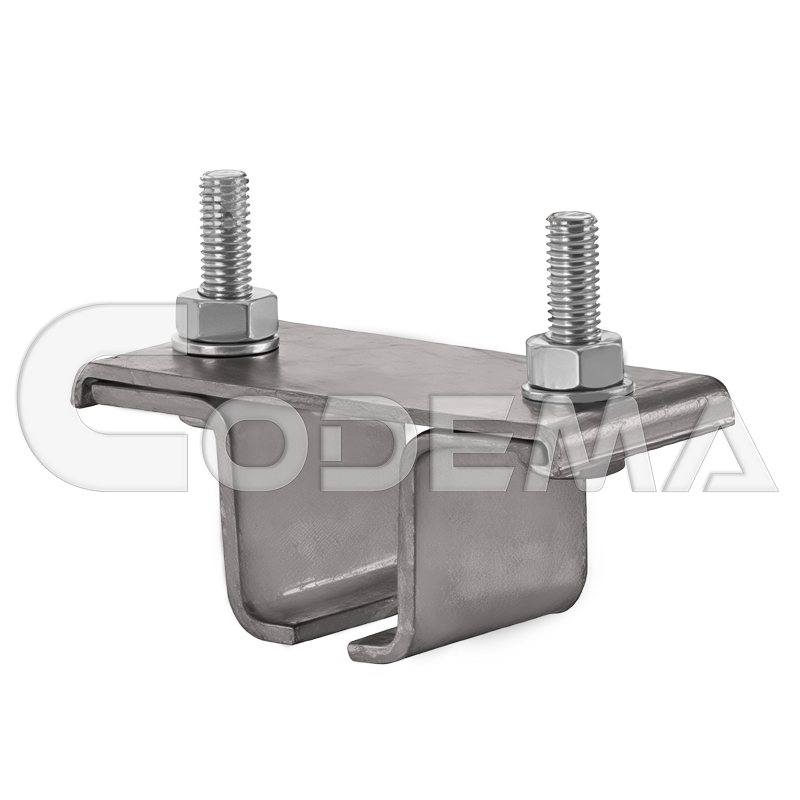

Soporte de Riel Inox 304

Elemento de sujeción estructural en acero inoxidable, diseñado para una máxima durabilidad en zonas de alta salinidad.

Problemas que Evita un Sistema Festoon

La instalación de un Sistema Festoon ayuda a prevenir diversas fallas críticas que pueden afectar la continuidad operativa:

• Rotura prematura de cables eléctricos por fatiga mecánica o flexiones excesivas no controladas.
• Enredos peligrosos del cableado durante el desplazamiento rápido, evitando cortocircuitos por fricción.
• Pérdidas de alimentación eléctrica por micro-cortes y movimientos repetitivos que dañan los núcleos.
• Costos elevados de mantenimiento correctivo y paradas de emergencia que afectan la disponibilidad de planta.

Mantenimiento Preventivo

Aunque los Sistemas de Electrificación Festoon CODEMA están diseñados para operar durante largos periodos con un mantenimiento reducido, realizar inspecciones periódicas es fundamental.

Detectar oportunamente desgastes en los rodamientos o daños en la chaqueta del cable antes de que se conviertan en fallas críticas garantiza un retorno de inversión óptimo. En aplicaciones de clase pesada se recomiendan inspecciones trimestrales.

Conclusión

El Sistema de Electrificación Festoon CODEMA representa la solución más confiable para suministrar energía a equipos industriales en movimiento. Gracias a la altísima calidad de sus componentes galvanizados e inoxidables 304, ayuda a reducir drásticamente el desgaste prematuro del cableado y minimizar las fallas eléctricas.

Invertir en un Sistema Festoon CODEMA significa proteger la infraestructura vital de su empresa, optimizar el rendimiento de los equipos móviles y asegurar un suministro de energía continuo que contribuya directamente a mejorar la productividad de cualquier operación industrial moderna.
